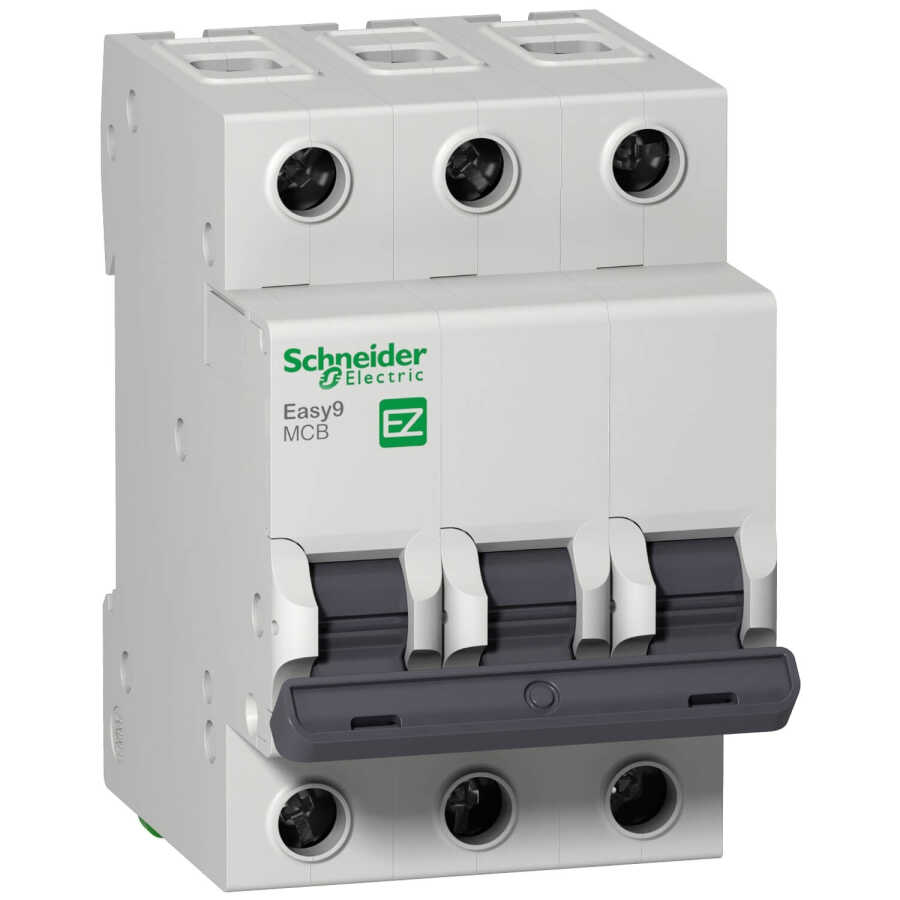

SCHNEIDER EZ9F51310 Easy9 3P 10A C TİPİ 10kA OTOMATİK SİGORTA

SCHNEIDER EZ9F51310 Easy9 3P 10A C TİPİ 10kA OTOMATİK SİGORTA

Schneider Electric EZ9F51310 Easy9 3P 10A C Tipi Otomatik Sigorta, üç fazlı elektrik sistemlerinde kısa devre ve aşırı akıma karşı maksimum koruma sağlayan, dayanıklı ve güvenilir bir çözümdür. 10A anma akımı ve 10kA kısa devre kesme kapasitesi ile düşük güçlü trifaze devreler için ideal bir üründür. Schneider Easy9 serisinin sunduğu yüksek kalite ve kompakt tasarım sayesinde, montaj ve kullanım oldukça pratiktir.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 10 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Yok

Öne Çıkan Avantajlar

10kA kısa devre kesme kapasitesi ile yüksek güvenlik

Trifaze sistemler için 3 kutuplu tam koruma

Kompakt tasarım ile pano içinde yerden tasarruf

Schneider kalitesiyle uzun ömürlü ve sorunsuz kullanım

Kolay montaj ve bakım imkanı

Uygulama Alanları

Üç fazlı düşük güçlü devreler

Otomasyon sistemleri

Ticari dağıtım panoları

Endüstriyel pano uygulamaları

Atölye ve küçük işletmelerde elektrik dağıtımı
