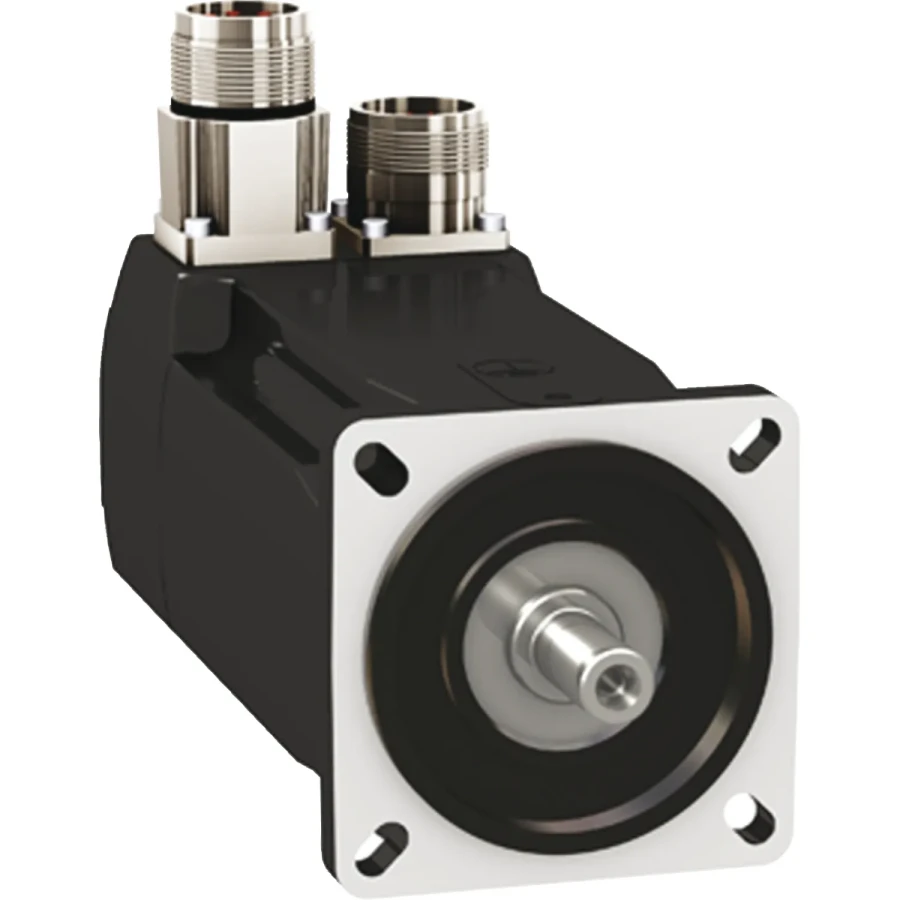

SCHNEIDER BMH0702P06F1A 2,5Nm 8000 RPM DAĞITILMAMIŞ MİL FRENLİ SERVO MOTOR

SCHNEIDER BMH0702P06F1A 2,5 Nm 8000 RPM DAĞITILMAMIŞMİL FRENLİ SERVO MOTOR

SCHNEIDER BMH0702P06F1A, yüksek verimlilik ve hassasiyet gerektiren endüstriyel otomasyon uygulamaları için geliştirilmiş frenli, dağıtılmamış mil yapısına sahip servo motor modelidir. 2,5 Nm nominal tork ve 8000 RPM maksimum devir hızı ile kompakt yapısına rağmen güçlü bir performans sunar.

Teknik Özellikler

Ürün Grubu : BMH

Ürün Ya da Bileşen Tipi : Servo motor

Maksimum mekanik hız : 8000 rpm

Sürekli durma torku :

2,5 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
2,5 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze

Tepe durma torku :

7,4 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
7,4 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze

Nominal çıkış gücü :

700 W için LXM32.D12N4 -de 3 A, 400 V, trifaze
700 W için LXM32.D12N4 -de 3 A, 480 V, trifaze

Nominal tork :

2,2 N.m için LXM32.D12N4 -de 3 A, 400 V, trifaze
2,2 N.m için LXM32.D12N4 -de 3 A, 480 V, trifaze

Nominal hız :

3000 rpm için LXM32.D12N4 -de 3 A, 400 V, trifaze
3000 rpm için LXM32.D12N4 -de 3 A, 480 V, trifaze

Ürün uyumluluğu : LXM32.D12N4 -de 400...480 V trifaze

Şaft ucu : Pürüzsüz şaft

IP koruma derecesi : IP54 standart

Hız geri besleme çözünürlüğü : 32768 nokta/dönüş

Frenleme : Ile

Montaj Desteği : Uluslararası standart flanş

Elektrikli bağlantı : Düz konnektörler

Seri Uyumluluğu : Lexium 32

[Us] Nominal Besleme Gerilimi : 480 V

Fazların Ağ Sayısı : Trifaze

Sürekli durma akımı : 2,94 A

Sürekli güç : 1,51 W

Maksimum akım Irms : 9,7 A için LXM32.D12N4

Maksimum kalıcı akım : 9,68 A

İkinci şaft : Ikinci şaft ucu olmadan

Şaft çapı : 11 mm

Şaft uzunluğu : 23 mm

Geri besleme tipi : Tek dönüşlü SinCos Hiperface

Tutma torku : 3 N.m frenleme

Motor flanş boyutu : 70 mm

Motor yığını sayısı : 2

Tork sabiti : 0,84 N.m/A -de 120 °C

Geri emf sabiti : 54,08 V/krpm -de 120 °C

Motor kutuplarının sayısı : 10

 Rotor ataleti : 1,24 kg.cm²

Stator direnci : 3,8 Ohm -de 20 °C

Stator endüktansı : 12,2 mH -de 20 °C

Stator elektrik süresi sabiti : 3,2 ms -de 20 °C

Maksimum radyal güç Fr :

710 N -de 1000 rpm
560 N -de 2000 rpm
490 N -de 3000 rpm
450 N -de 4000 rpm
410 N -de 5000 rpm
390 N -de 6000 rpm

Maksimum eksenel güç Fa : 0,2 x Fr

Fren içeri çekme gücü : 7 W

Soğutmanın tipi : Doğal konveksiyon

Uzunluk : 193 mm

Ortalama bilezik çapı : 60 mm

Ortalama bilezik derinliği : 2,5 mm

Montaj deliklerinin sayısı : 4

Montaj delik çapı : 5,5 mm

Montaj deliklerinin dairesel çapı : 82 mm

Ürün Ağırlığı : 3,3 kg

Boyutlandırma referansı : BMH0702P

Fazların ağ sayısı : 3

Kullanım Alanları

Bu model, ambalaj makineleri, CNC sistemleri, robotik kollar, taşıma sistemleri, tekstil makineleri ve otomasyon hatlarında ideal bir çözümdür. Özellikle hassas hareket kontrolü gereken uygulamalarda kesintisiz, kararlı ve güvenli çalışma sağlar.

Uyumluluk ve Entegrasyon

SCHNEIDER BMH0702P06F1A servo motor, Lexium 32, Lexium 52, Lexium 62 gibi Schneider Electric sürücü serileri ile tam uyumlu çalışır. Böylece sistem entegrasyonu kolaylaşır ve maksimum performans elde edilir.
