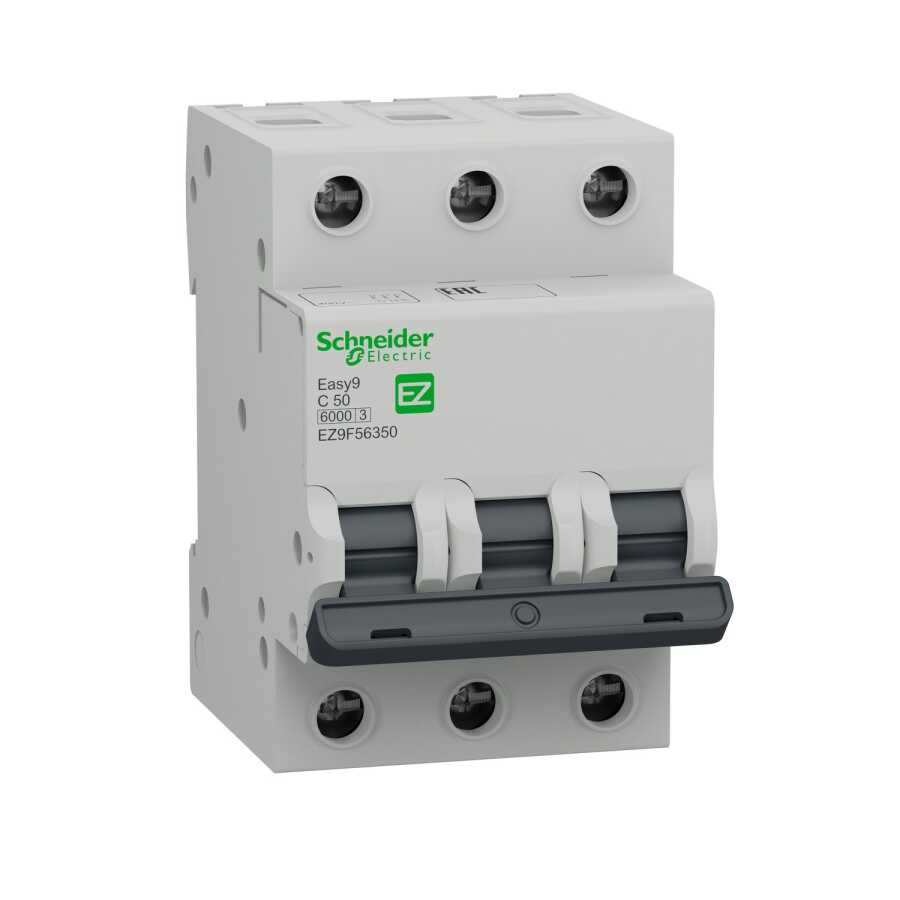

SCHNEIDER EZ9F56350 Easy9 3P 50A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56350 Easy9 3P 50A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric EZ9F56350, Easy9 serisine ait, 3 kutuplu (3P) yapısı ile üç fazlı sistemlerde yüksek güvenlikli devre koruması sağlayan bir otomatik sigorta modelidir. 50A nominal akım kapasitesi ile orta güçlü sistemlerde güvenle kullanılabilir. C tipi karakteristik eğrisi, priz, aydınlatma ve standart yüklerde ideal performans sunar. 6kA kısa devre kesme kapasitesi, elektriksel arızalara karşı güçlü koruma sağlar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 50 A

Şebeke Tipi : AC

açma birimi teknolojisi : Termik Manyetik

eğim kodu : C

kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Ürün Avantajları

C tipi eğri: Standart yüklerde dengeli ve hassas açma-kapama

Uygun güç kapasitesi: 50A ile orta güçlü sistemlerde ideal çözüm

Kolay montaj: DIN ray sistemine kolay kurulum

Uzun ömürlü ve güvenilir: Schneider Electric kalite standartlarına uygun

Kompakt tasarım: Elektrik panolarında yer tasarrufu sağlar

Kullanım Alanları

Üç fazlı ticari ve sanayi tipi panolar

Aydınlatma ve priz devreleri

Klima, kombi ve küçük motor sistemleri

Ofis, atölye ve mağaza elektrik sistemleri

Genel enerji dağıtım panoları

Neden Schneider Easy9 EZ9F56350?

Schneider Electric Easy9 serisi, yüksek güvenlik, kullanıcı dostu tasarım ve uygun maliyet sunar. EZ9F56350 modeli, 3 fazlı sistemler için güçlü 50A koruma kapasitesi ve C tipi karakteristik eğrisi ile ev, ofis ve ticari alanlarda güvenli enerji akışı sağlar.
