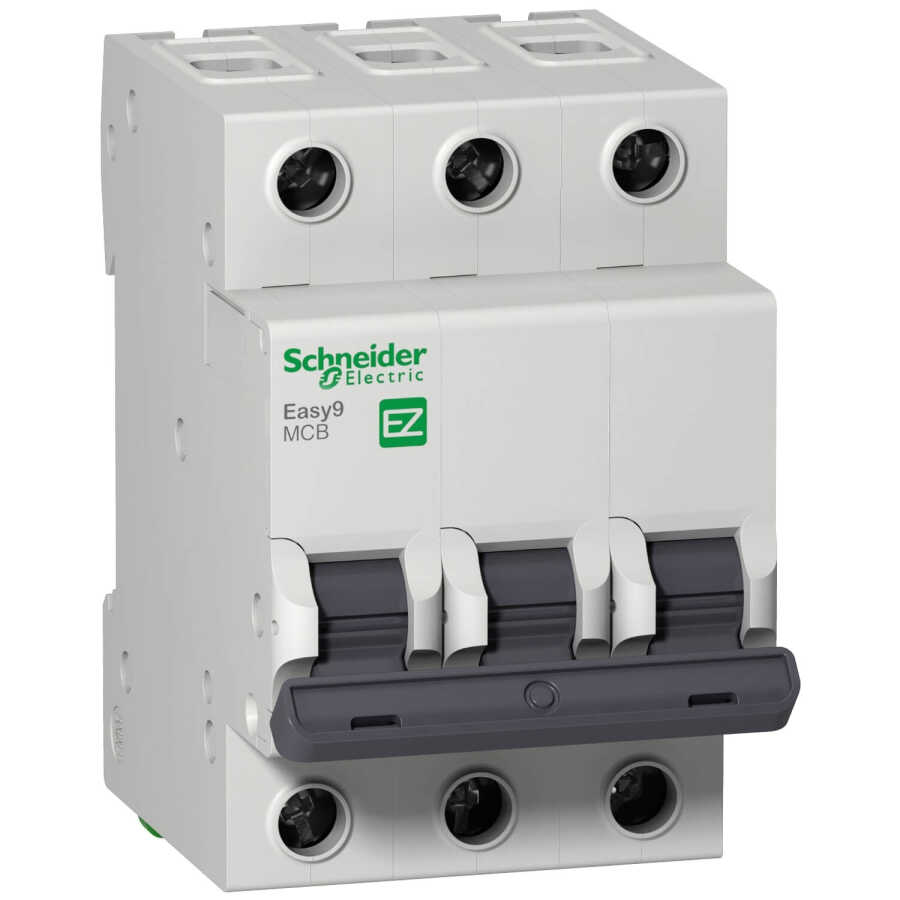

SCHNEIDER EZ9F51316 Easy9 3P 16A C TİPİ 10kA OTOMATİK SİGORTA

SCHNEIDER EZ9F51316 Easy9 3P 16A C TİPİ 10kA OTOMATİK SİGORTA

Schneider Electric EZ9F51316 Easy9 3P 16A C Tipi Otomatik Sigorta, üç fazlı elektrik devrelerinde kısa devre ve aşırı akım koruması sağlamak amacıyla tasarlanmış, güvenilir ve dayanıklı bir sigorta çözümüdür. 10kA kısa devre kesme kapasitesi ve 16A anma akımı ile ticari ve endüstriyel uygulamalarda yüksek performans sunar. Easy9 serisinin bir parçası olan bu ürün, hem kurulum hem de kullanım kolaylığı sağlar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 16 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Yok

Ürünün Avantajları

Yüksek kesme kapasitesi ile güçlü kısa devre koruması

3 kutuplu yapı ile trifaze sistemlerde tam güvenlik

Kompakt dizayn sayesinde pano içinde yer tasarrufu

Schneider güvencesiyle uzun ömür ve dayanıklılık

Kolay montaj ile hızlı uygulama

Kullanım Alanları

Trifaze motorlar ve makineler

Endüstriyel tesis elektrik panoları

Ticari bina içi enerji sistemleri

Atölye ve küçük sanayi uygulamaları

Üretim hatları ve otomasyon sistemleri
