SCHNEIDER SM62DMHTD3C200A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 200/5-5A

SCHNEIDER SM62DMHTD3C200A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 200/5-5A

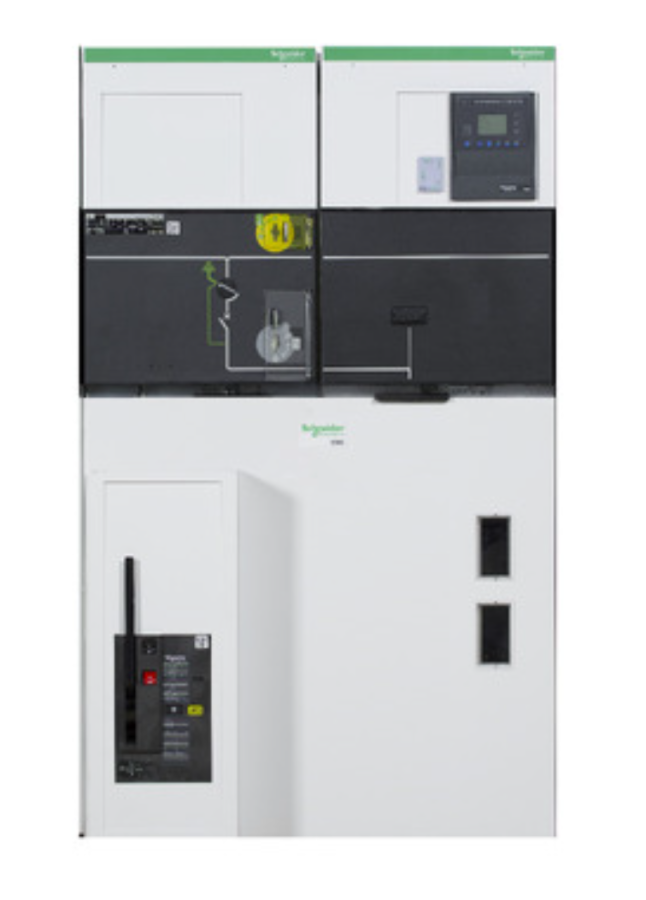

Schneider Electric SM62DMHTD3C200A000, orta gerilim enerji dağıtımı için geliştirilmiş, yüksek koruma seviyeli ve SCADA sistemlerine tam uyumlu bir şalt hücresidir. 36kV gerilim seviyesi, 630A akım taşıma kapasitesi ve 16kA kısa devre kesme dayanımı ile kritik enerji altyapıları için ideal bir çözümdür.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark sınıflandırması : A-FL alt gaz çıkış

Exhaust gas : Gaz çıkış alt

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

[Uimp] nominal darbe dayanım voltajı : 70 kV rms 50 Hz for 1 dk

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Primary current transformer : 200 A

Secondary current transformer :

5 A 2,5 VA at sınıf 1FS, 5
5 A 5 VA at sınıf 10P, 10

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Rated supply voltage of auxiliary and control circuits (Ua) :

220 V AC motor
24 V DC açma bobini
24 V DC kapama bobini

Anahtar kilidinin tipi : Göbekli kilit

Cihaz düzenleme : Thermal sensor TH110 (entegre)

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

CB çalışma konumu : Soldan (B1)

Mass : 600 kg

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları :

Öne Çıkan Özellikler

Yüksek güvenlikli P3U20 HAT yapısı

SCADA ve enerji otomasyon sistemlerine tam entegrasyon

200/5-5A çift çıkışlı akım trafosu ile hem ölçüm hem koruma hassasiyeti

Schneider Electric kalitesi ile uzun ömürlü ve dayanıklı yapı

Kompakt ve modüler tasarımıyla kolay kurulum ve bakım

Kullanım Alanları

Orta gerilim enerji dağıtım merkezleri

Sanayi tesisleri ve üretim kampüsleri

Yenilenebilir enerji santralleri (GES, RES)

SCADA tabanlı otomasyon altyapıları

Kamu ve özel sektör elektrik altyapı projeleri

SM62DMHTD3C200A000, 200/5-5A çift sekonderli CT yapısı sayesinde hem detaylı enerji analizleri hem de hızlı koruma senaryoları için güvenilir sinyal sağlar. Yüksek kısa devre dayanımı ve otomasyon sistemlerine tam uyum ile geleceğe yönelik enerji çözümleri sunar.
