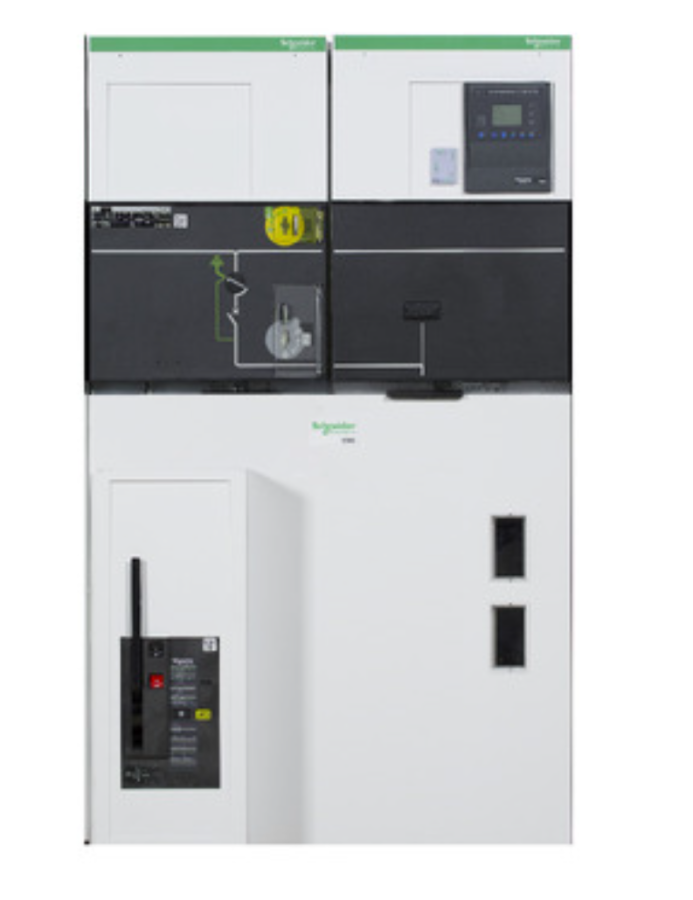

SCHNEIDER SM62DMHTS3X200A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 200/5A

SCHNEIDER SM62DMHTS3X200A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 200/5A

Schneider Electric SM62DMHTS3X200A000, orta gerilim enerji dağıtım sistemlerinde maksimum güvenlik ve verimlilik sunan, yüksek kaliteli bir metal clad hücre çözümüdür. Kompakt yapısı, gelişmiş güvenlik özellikleri ve uzun ömürlü performansıyla endüstriyel ve enerji altyapılarında fark yaratır.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Anahtar kilidinin tipi : Göbekli kilit

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

Nominal anahtarlama sekansı : A - 0.3 s - KA - 3 dk – KA

CB çalışma konumu : Soldan (B1)

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Ürün Avantajları

Schneider Electric kalitesiyle maksimum sistem güvenliği

Yüksek kısa devre dayanımı ile operasyonel güvenlik

SCADA ve otomasyon sistemlerine tam uyum

Kolay bakım yapılabilir modüler yapı

Kompakt tasarım sayesinde yer tasarrufu

Kullanım Alanları

Trafo merkezleri

Endüstriyel üretim tesisleri

Enerji dağıtım sistemleri

Yenilenebilir enerji santralleri (GES, RES vb.)

Alçak ve orta gerilim şalt sistemleri

SM62DMHTS3X200A000, orta gerilim şalt sistemleri için hem güvenli hem de sürdürülebilir bir çözümdür. 200/5A akım trafosu ile detaylı ölçüm imkânı sunan bu model, enerji izleme, kontrol ve koruma sistemleri ile tam uyumludur. Uzun vadede yatırımınızın karşılığını alacağınız güvenilir bir çözümdür.
