SCHNEIDER SM62DMHTS3X150A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 150/5A

SCHNEIDER SM62DMHTS3X150A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 150/5A

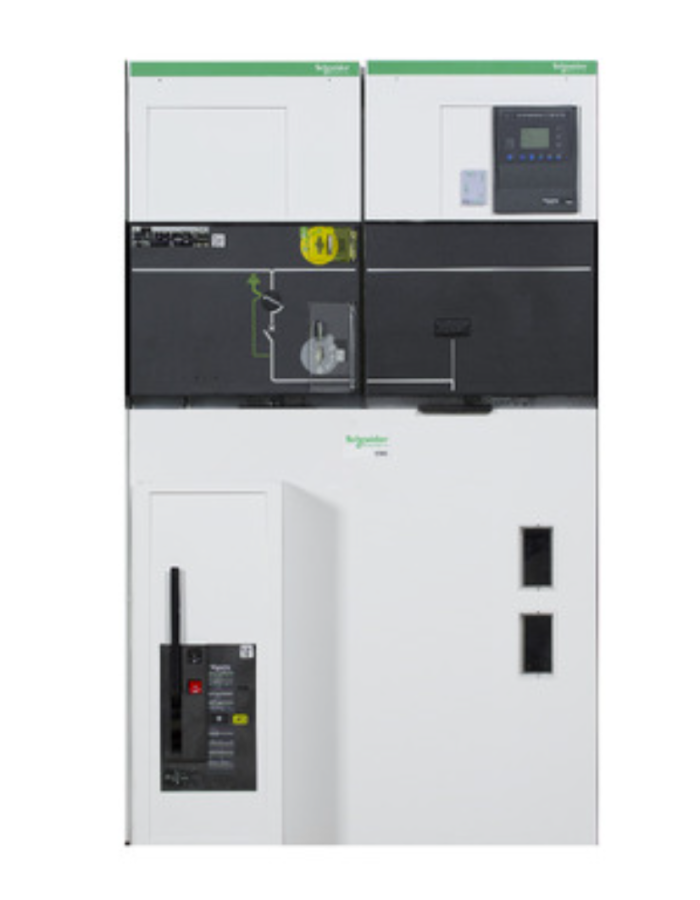

Schneider Electric SM62DMHTS3X150A000, orta gerilim enerji dağıtım uygulamaları için geliştirilmiş, yüksek güvenlikli ve uzun ömürlü bir şalt hücresi çözümüdür. 36kV gerilim seviyesi, 630A sürekli akım kapasitesi ve 16kA kısa devre kesme yeteneği ile kritik enerji altyapılarında güvenle kullanılabilir.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Anahtar kilidinin tipi : Göbekli kilit

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

Nominal anahtarlama sekansı : A - 0.3 s - KA - 3 dk – KA

CB çalışma konumu : Soldan (B1)

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Başlıca Avantajlar

Schneider Electric güvencesiyle yüksek kalite ve performans

SCADA sistemleriyle tam uyumlu uzaktan izleme ve kontrol altyapısı

Kompakt tasarımı ile pano içi montajda yer tasarrufu

Yüksek kısa devre dayanımı ile gelişmiş operasyonel güvenlik

Endüstriyel otomasyon ve enerji yönetim sistemleriyle uyumluluk

Uygulama Alanları

Orta gerilim trafo merkezleri

Enerji dağıtım altyapıları

Endüstriyel tesisler

Yenilenebilir enerji santralleri (GES/RES)

Kamu ve özel sektör enerji projeleri

SM62DMHTS3X150A000, 150/5A akım trafosu sayesinde hassas enerji ölçümü ve koruma sağlar. Özellikle enerji izleme ve yönetimi gerektiren projelerde, gelişmiş kumanda ve yardımcı gerilim desteği ile tüm sistemlerinizle entegre çalışır.
