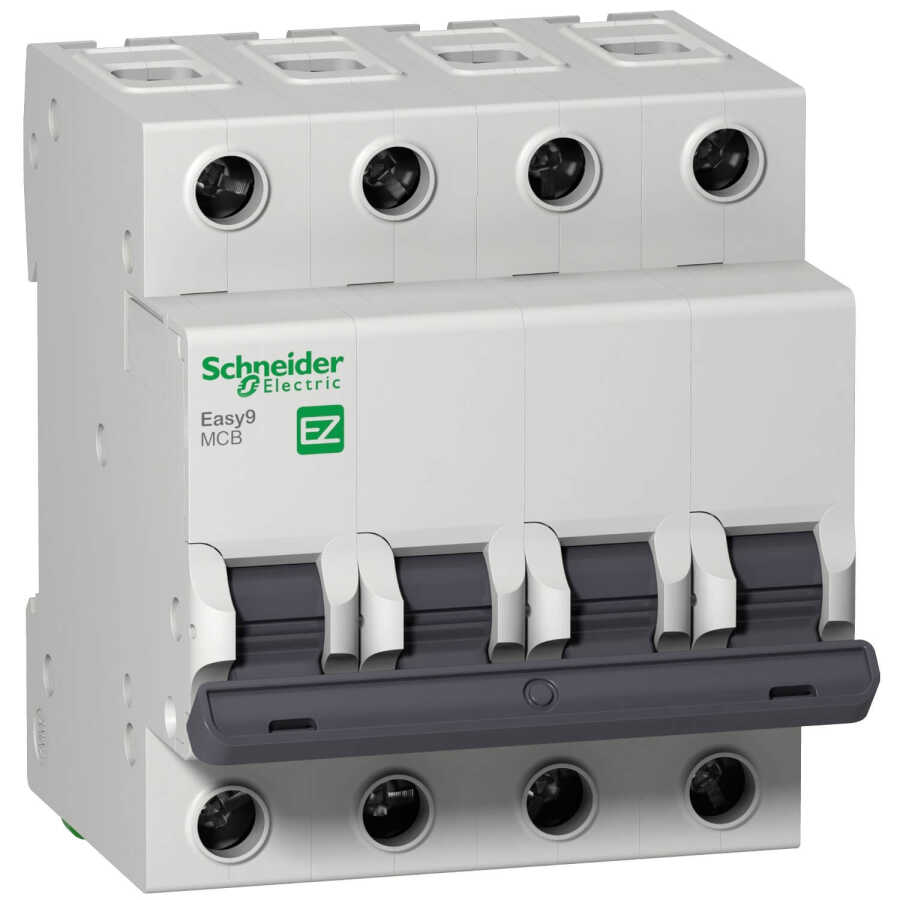

SCHNEIDER EZ9F56425 Easy9 4P 25A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56425 Easy9 4P 25A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56425, dört kutuplu yapısı ve 25A nominal akımı ile üç faz + nötr sistemlerde üstün koruma sağlayan, C tipi karakteristik ve 6kA kısa devre kesme kapasitesine sahip profesyonel bir otomatik sigortadır. Easy9 serisi, hem konut hem de ticari uygulamalarda ekonomik ve güvenli çözümler sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 25 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

4 kutuplu yapısıyla nötr hattı da dahil tam koruma sağlar

C tipi karakteristik ile motorlu ve endüktif yükler için ideal

6kA kısa devre dayanımıyla yüksek güvenlik

Easy9 serisinin ekonomik ve güvenilir çözümleri

Kolay montaj, sade ve kompakt tasarım

 Kullanım Alanları

Konut ve apartman elektrik panoları

Küçük işletmeler ve ofisler

Trifaze sistemler

Jeneratör çıkış panoları

Aydınlatma ve priz devreleri
