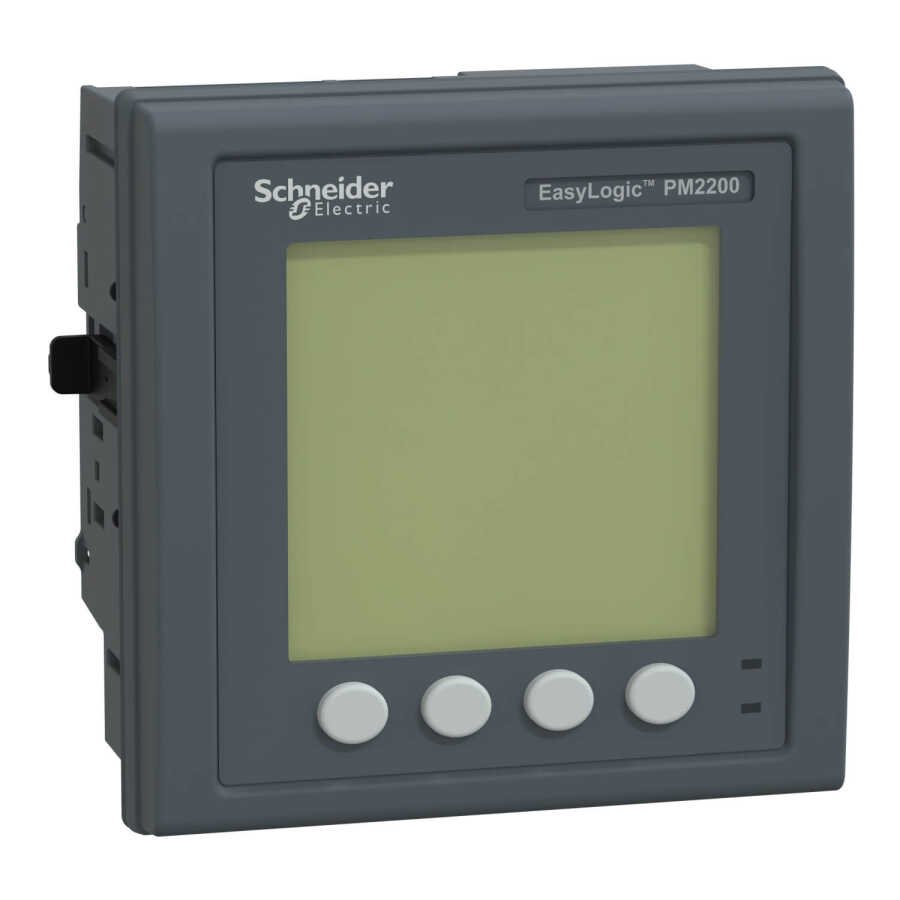

SCHNEIDER METSEPM2230 EasyLogic 15.Harm LCD EKRAN ENERJİ KALİTE ANALİZÖRÜ

SCHNEIDER METSEPM2230 EasyLogic 15.Harm LCD EKRAN ENERJİ KALİTE ANALİZÖRÜ

Schneider Electric METSEPM2230 EasyLogic Enerji Kalite Analizörü, gelişmiş enerji izleme ve analiz ihtiyaçlarınız için tasarlanmış güvenilir bir çözümdür. Kompakt yapısı, geniş LCD ekranı ve 15. harmonik seviyesine kadar detaylı analiz yetenekleriyle enerji kalitenizi gerçek zamanlı takip etmenizi sağlar.

Teknik Özellikler

Seri : EasyLogic

Ürün Adı : EasyLogic PM2200

Ürün Ya da Bileşen Tipi : Güç ölçer

Cihaz Uygulaması :

Alt faturalandırma
Güç izleme

Güç kalitesi analizi :

Toplam harmonik bozulma
15. harmoniğe kadar

Ölçümün tipi :

Görünen güç min/max, total
Aktif ve reaktif güç min/max, total
Akım min/max, avg
Gerilim min/max, avg
Frekans min/max, avg
Toplam akım harmonik bozulması THD (I) faz başına
Toplam gerilim harmonik bozulması THD (U) faz başına
Güç faktörü min/max, avg
Görünen enerji toplam
Aktif ve reaktif enerji toplam

Ölçüm doğruluğu :

Görünen güç +/- 1 %
Aktif enerji +/- 1 %
Reaktif enerji +/- 1 %
Etkin güç +/- 1 %
Gerilim +/- %0,5
Güç faktörü +/- 0.01
Akım +/- %0,5
Frekans +/- %0,05

Ölçüm akımı : 5…6000 mA

Ölçüm gerilimi :

35…480 V AC 50/60 Hz fazlar arasında
20…277 V AC 50/60 Hz faz ve nötr arasında
480…999000 V AC 50/60 Hz harici VT ile

Frekans ölçüm aralığı : 45…65 Hz

[Us] nominal besleme gerilimi :

44...277 V AC 45...65 Hz +/- 10 %
44...277 V DC +/- 10 %

Şebeke Frekansı :

60 Hz
50 Hz

Yerel sinyalleme :

100 ms 120 V AC tipik
400 ms 230 V AC tipik
50 ms 125 V DC tipik

Nominal akım (Ir) :

5 A
1 A

VA cinsinden güç tüketimi : 6 VA -de 277 V AC

W cinsinden güç tüketimi :

3,3 W (güç hatları (AC))
2 W -de 277 V (güç hatları (DC))

İnput impedance :

Akım (impedance <= 0.3 mOhm)
Gerilim (impedance > 5 MOhm)

Ekran Tipi : Arkadan aydınlatmalı LCD

Ekran rengi : Monokrom

Ekran çözünürlüğü : 128 x 128 piksel

Kontrol tipi : 4 x düğme

Yerel sinyalleme :

Kırmızı LED: çıkış sinyali 1...9999000 pulse/ k_h (kWh, kVAh, kVARh)
Yeşil LED: modül çalışması ve entegre haberleşme

Girişlerin sayısı : 0

Çıkışların sayısı : 0

Haberleşme port desteği : Vidalı terminal bloğu: RS485

Montaj Tipi : Takılabilir

Montaj konumu : Dikey

Montaj desteği : Gövde

Malzeme : Polikarbonat

Genişlik : 96 mm

Derinlik :

Toplam : 76,09 mm
Yerleşik : 61,64 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 300 g

Kullanım Alanları

Endüstriyel tesisler

Enerji yönetimi sistemleri

Otomasyon panoları

Elektrik dağıtım sistemleri

Enerji verimliliği projeleri

Neden METSEPM2230?

Schneider Electric kalitesiyle geliştirilen bu analizör, elektrik sistemlerinizde enerji tüketimini optimize etmenize, enerji kalitesini artırmanıza ve sistem arızalarının önüne geçmenize yardımcı olur. RS-485 haberleşme protokolü sayesinde bina otomasyon sistemlerine kolaylıkla entegre edilebilir.
