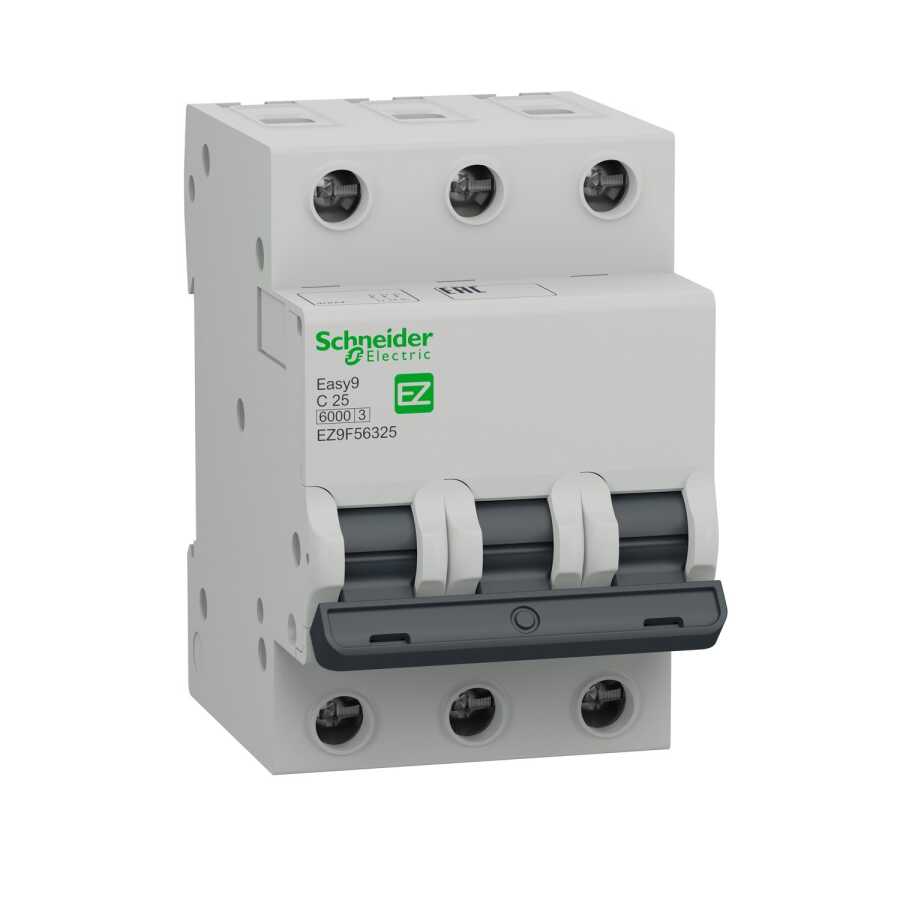

SCHNEIDER EZ9F56325 Easy9 3P 25A C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F56325 Easy9 3P 25A C TİPİ OTOMATİK SİGORTA

Schneider Electric EZ9F56325 Easy9 3P 25A C Tipi Otomatik Sigorta, endüstriyel ve ticari elektrik tesisatlarında üç fazlı devreleri aşırı akım ve kısa devreye karşı korumak amacıyla geliştirilmiş yüksek performanslı bir devre kesicidir. 25 Amper nominal akım değeri ve C tipi karakteristik eğrisi sayesinde ani akım artışlarına karşı güçlü bir koruma sağlar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 25 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

Güvenilir ve uzun ömürlü sigorta çözümü

Kolay montaj ve bakım

Kompakt tasarımıyla panolarda yer tasarrufu

Elektrik tesisatlarında yüksek koruma ve performans

Schneider Electric güvencesiyle tam uyumluluk
