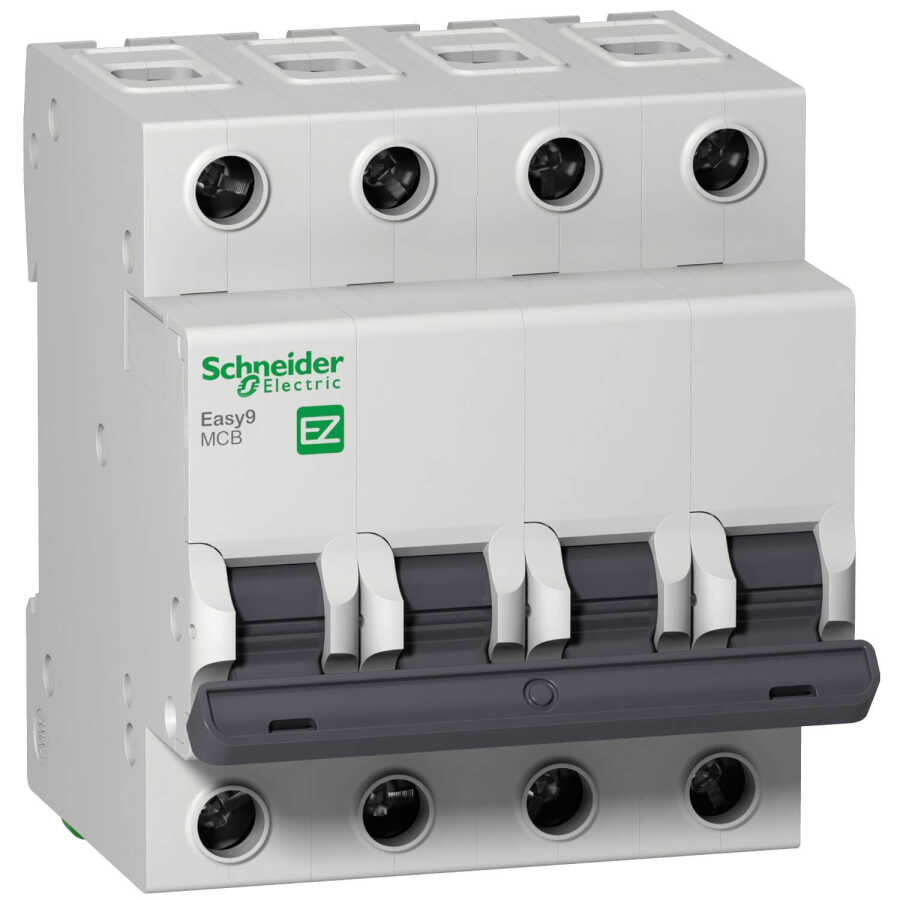

SCHNEIDER EZ9F51432 Easy9 4P 32A C TİPİ 10kA OTOMATİK SİGORTA

SCHNEIDER EZ9F51432 Easy9 4P 32A C TİPİ 10kA OTOMATİK SİGORTA

Schneider Electric EZ9F51432 Easy9 4P 32A C Tipi Otomatik Sigorta, dört kutuplu yapısıyla trifaze (3 faz + nötr) sistemlerde tam kapsamlı koruma sağlar. 10kA kısa devre kesme kapasitesi ve 32A anma akımı ile yüksek güçlü ticari ve endüstriyel uygulamalarda aşırı akım ve kısa devrelere karşı maksimum güvenlik sunar. Easy9 serisi, Schneider’in güvenilirliğini ve kullanım kolaylığını bir araya getirir.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 32 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi : 10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 75 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm DIN rayı

9 mm vida adımı : 8

Yükseklik : 82 mm

Genişlik : 72 mm

Derinlik : 79,5 mm

Ürün Ağırlığı : 0,48 kg

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Ürünün Avantajları

4 kutuplu yapı sayesinde tüm hatların kesilmesini sağlayarak tam güvenlik sunar

10kA kesme kapasitesi ile yüksek kısa devre akımlarına karşı dayanıklıdır

Schneider Electric kalitesiyle uzun ömürlü ve güvenilir performans

Kolay montaj ve kullanıcı dostu yapı

Trifaze sistemlerde dengeli enerji dağıtımı ve kesintisiz koruma

Kullanım Alanları

Sanayi tipi trifaze makineler

Ticari bina enerji dağıtım panoları

Atölye ve üretim hatları

Alçak gerilim şebeke koruma sistemleri

Yüksek akım çeken trifaze yükler
