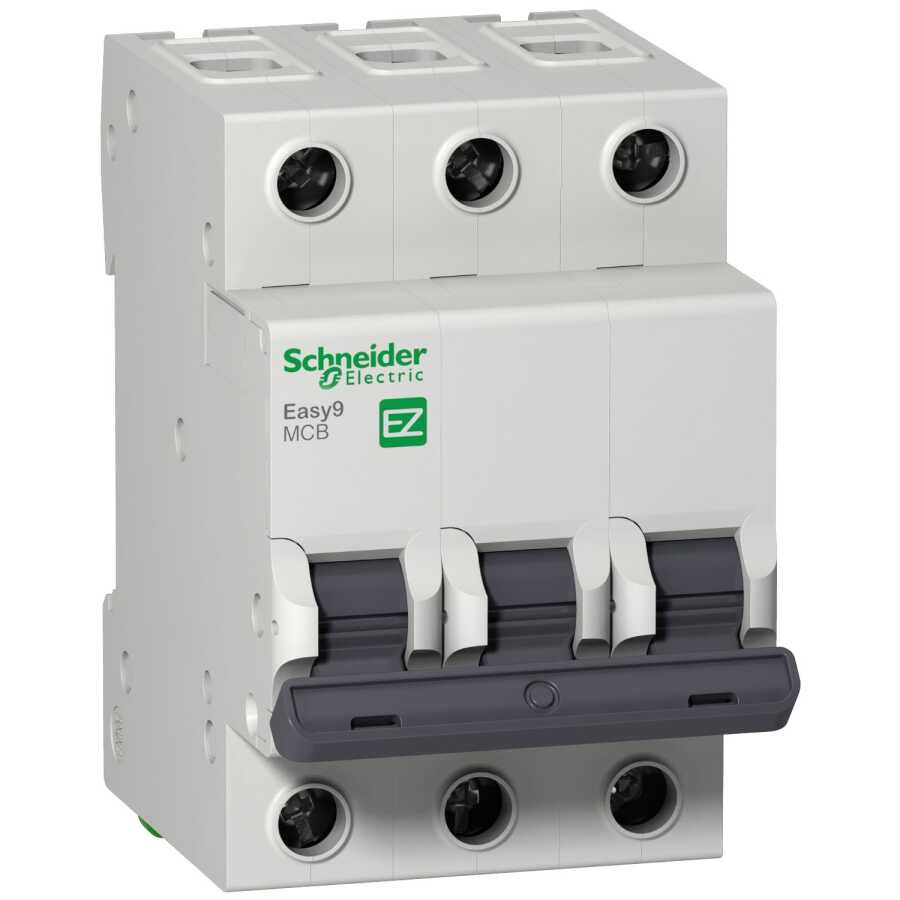

SCHNEIDER EZ9F56310 Easy9 3P 10A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56310 Easy9 3P 10A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric EZ9F56310 Easy9, düşük akım ihtiyacı olan üç fazlı devreler için tasarlanmış, 3 kutuplu (3P) yapıya sahip bir otomatik sigorta modelidir. 10 Amper nominal akım kapasitesi ile hassas ve düşük güçlü sistemlerde etkin koruma sağlar. C tipi karakteristik eğrisi, standart yüklerde güvenli açma-kapama tepkisi sunarken, 6kA kısa devre kesme kapasitesi ile olası kısa devre durumlarında maksimum güvenlik sağlar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 10 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Öne Çıkan Avantajlar

C tipi eğri: Aydınlatma, priz ve standart yüklerde optimum koruma

10A hassas koruma: Düşük güçlü sistemler ve cihazlar için ideal

6kA kesme kapasitesi: Kısa devrelere karşı yüksek güvenlik

Kolay montaj: DIN ray uyumlu tasarım ile pratik kurulum

Schneider güvencesi: Uzun ömürlü, dayanıklı ve ekonomik

Uygulama Alanları

Küçük ofis ve konut sistemleri

Aydınlatma devreleri

Kontrol panoları

Otomasyon sistemlerinin düşük akım hatları

Üç fazlı küçük motor koruması

Neden Schneider Easy9 EZ9F56310?

Schneider Electric Easy9 serisi, kalite, dayanıklılık ve fiyat-performans dengesiyle öne çıkar. EZ9F56310 modeli, düşük akım çeken üç fazlı sistemler için güvenli ve verimli bir koruma sağlar. C tipi yapısı ile standart yükler için dengeli çalışır, 6kA kesme kapasitesi ile ise beklenmeyen arızalara karşı sisteminizi güvence altına alır.
