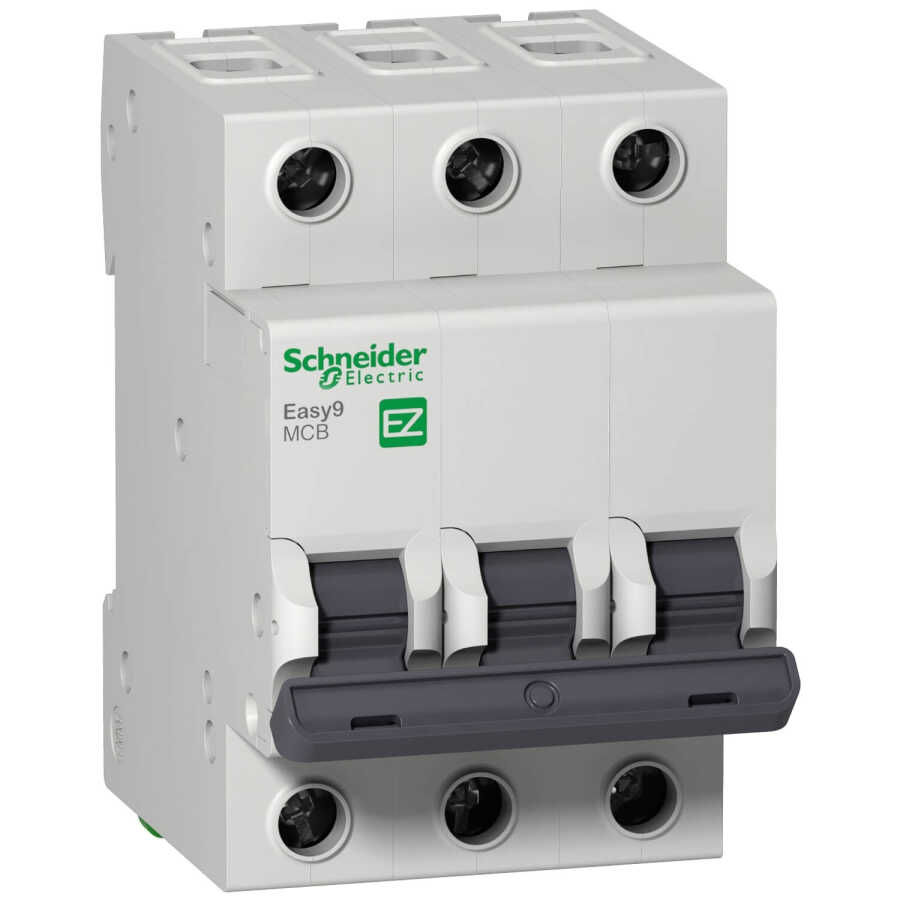

SCHNEIDER EZ9F51320 Easy9 3P 20A C TİPİ 10kA OTOMATİK SİGORTA

SCHNEIDER EZ9F51320 Easy9 3P 20A C TİPİ 10kA OTOMATİK SİGORTA

Schneider Electric EZ9F51320 Easy9 3P 20A C Tipi Otomatik Sigorta, üç fazlı elektrik sistemlerinde kısa devre ve aşırı akıma karşı maksimum güvenlik sağlayan, yüksek performanslı bir devre koruma ürünüdür. 10kA kısa devre kesme kapasitesine ve 20A anma akımına sahip bu model, özellikle ticari ve endüstriyel tesislerde, makine panoları ve dağıtım sistemleri için ideal çözümdür.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Yok

Öne Çıkan Avantajlar

Yüksek 10kA kesme kapasitesi ile güvenli koruma

Trifaze sistemler için 3 kutuplu tam koruma

Schneider Electric kalitesiyle dayanıklı ve uzun ömürlü kullanım

Kompakt ve kullanıcı dostu tasarım

Kolay montaj ile zamandan tasarruf

Uygulama Alanları

Trifaze elektrik panoları

Endüstriyel ekipman ve motor koruması

Ticari bina elektrik sistemleri

Makine otomasyon sistemleri

Atölye ve küçük sanayi uygulamaları
