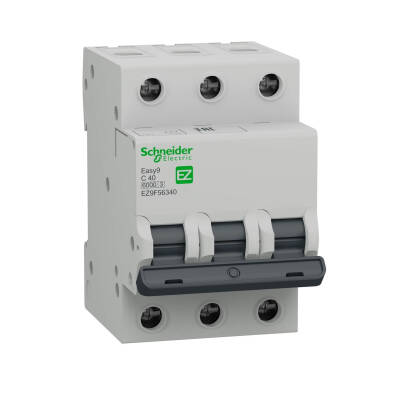

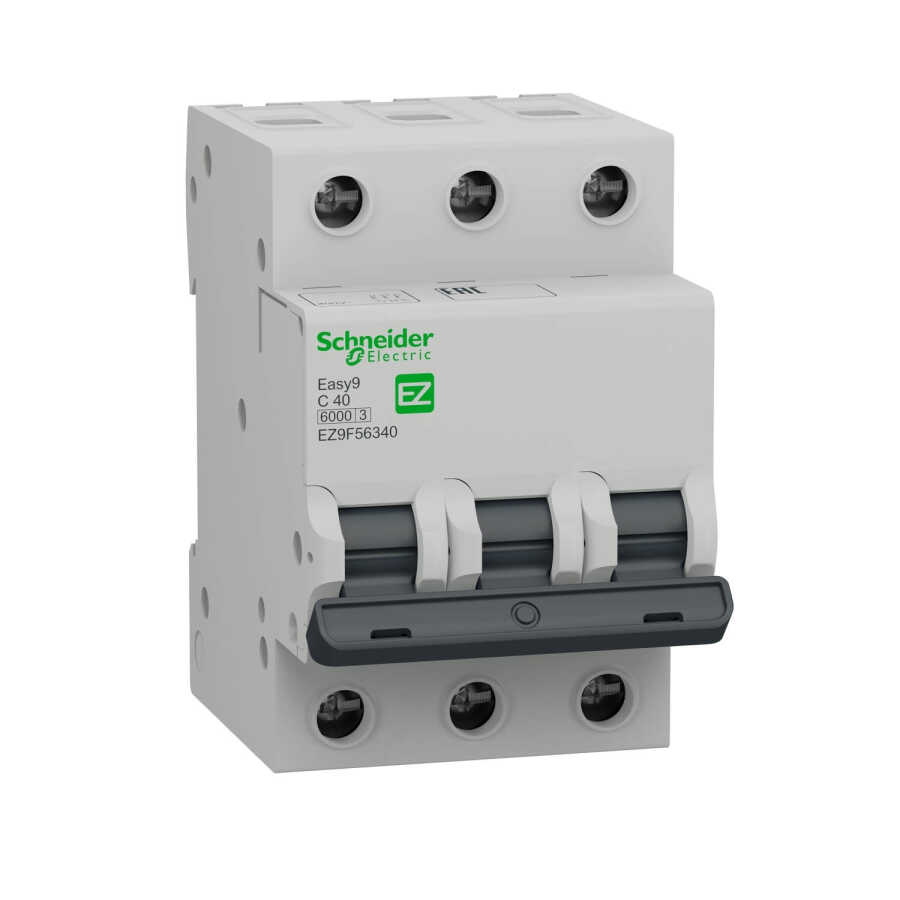

SCHNEIDER EZ9F51340 Easy9 3P 40A C TİPİ 10kA OTOMATİK SİGORTA

SCHNEIDER EZ9F51340 Easy9 3P 40A C TİPİ 10kA OTOMATİK SİGORTA

Schneider Electric EZ9F51340 Easy9 3P 40A C Tipi Otomatik Sigorta, üç fazlı elektrik sistemlerinde aşırı akım ve kısa devreye karşı üstün koruma sağlar. 10kA kısa devre kesme kapasitesi ve 40A taşıma gücüyle endüstriyel ve ticari uygulamalarda güvenli enerji dağıtımı sunar. Easy9 serisinin dayanıklı yapısı ve kompakt tasarımı ile hem montaj kolaylığı hem de yüksek performans bir aradadır.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 40 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 230 V AC 50/60 Hz 'e uygunIEC 60898-1
10000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

10 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² esnek
Tünel tipi terminal (üst veya alt) 1…35 mm² sert

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Ürünün Avantajları

10kA kesme kapasitesi ile yüksek güvenlik

3 kutuplu yapı ile trifaze sistemlerde eksiksiz koruma

Schneider Electric güvencesi ile uzun ömürlü kullanım

Kompakt ve modüler tasarımı sayesinde kolay montaj

Aşırı akım ve kısa devreye karşı hızlı tepki ile ekipman koruması

Kullanım Alanları

Üç fazlı motor devreleri

Endüstriyel makine panoları

Ticari elektrik dağıtım sistemleri

Atölye ve üretim alanları

Trifaze enerji hatları
