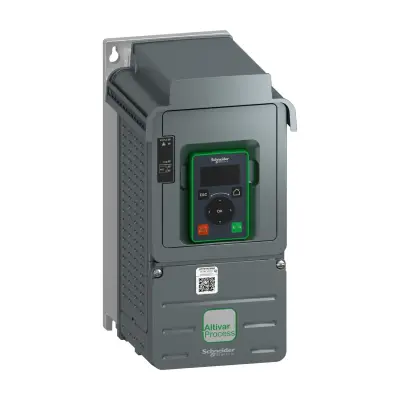

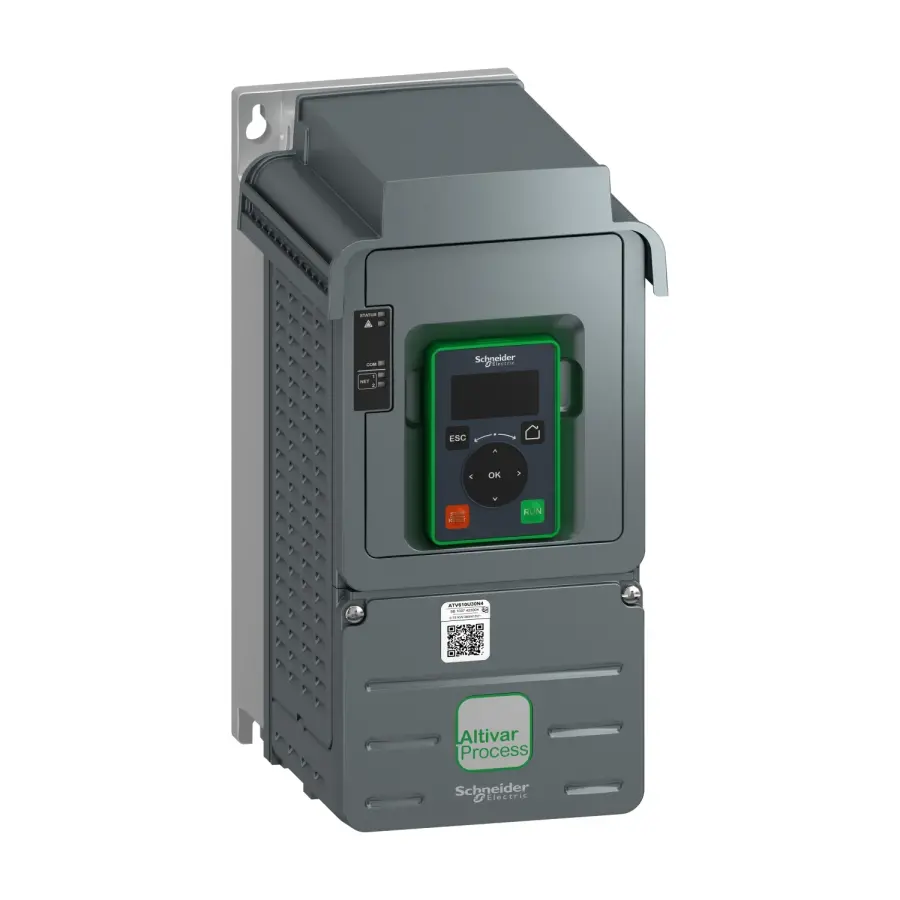

SCHENIDER ATV610U30N4 3 kW 380-460 V HIZ KONTROL CİHAZI

SCHENIDER ATV610U30N4 3 kW 380-460 V HIZ KONTROL CİHAZI

Schneider Electric ATV610U30N4, 3 kW gücündeki trifaze motorlar için geliştirilmiş, yüksek performanslı bir hız kontrol cihazıdır. 380-460 V AC gerilim aralığında çalışan bu sürücü, özellikle enerji tasarrufu ve hassas motor kontrolü gerektiren endüstriyel uygulamalarda tercih edilir.

Temel Özellikler

Ürün serisi : Easy Altivar 610

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürüne özel uygulama : Fan, pompa, kompresör, konveyör

Ürün Grubu : ATV610

Model : Standart tip

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Montaj Tipi : Pano montajı

EMC filtresi : Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks

IP koruma derecesi : IP20

Soğutmanın tipi : Zorlamalı konveksiyon

Besleme frekansı : 50...60 Hz +/-5 %

Şebeke faz sayısı : 3 faz

[Us] nominal besleme gerilimi : 380...460 V % - 15...10

Motor gücü kW :

3 kW için normal şart
2,2 kW için Ağır şart

Motor gücü hp : 3 hp için Ağır şart

Hat akımı :

10,1 A -de 380 V (normal şart)
8,4 A -de 460 V (normal şart)
7,6 A -de 380 V (Ağır şart)
6,4 A -de 460 V (Ağır şart)

Muhtemel hat Isc : 5 kA

Görünen güç :

6,7 kVA -de 460 V (normal şart)
5,1 kVA -de 460 V (Ağır şart)

Sürekli çıkış akımı :

7,2 A -de 4 kHz için normal şart
5,6 A -de 4 kHz için Ağır şart

Maksimum geçici akım :

7,9 A süresince 60 s (normal şart)
8,4 A süresince 60 s (Ağır şart)

Asenkron motor kontrol profili :

Sabit tork standartı
Değişken moment standardı
Optimum moment modu

Output frequency : 0,1…500 Hz

Nominal anahtarlama frekansı : 4 kHz

Anahtarlama frekansı : 2...12 kHz ayarlanabilir

Number of preset speeds : 16 önceden ayarlı hız

Haberleşme Port Protokolü : Modbus seri

Seçenek kartı :

Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı

Çıkış gerilimi : <= güç besleme gerilimi

Motor kayma kompanzasyonu :

Ayarlanabilir
Otomatik her türlü yük
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir

Hızlanma ve yavaşlama rampaları :

S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir

Durana kadar frenleme : DC enjeksiyon ile

Koruma tipi :

Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Frekans çözünürlüğü :

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

Elektrikli bağlantı :

Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 2,5...16 mm²
Motor, vidalı terminal: 2,5...16 mm²

Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri

Fiziksel arayüz : 2 telli RS 485 için Modbus seri

İletim çerçevesi : RTU için Modbus seri

İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Erişim yöntemi : Slave

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

2 LED for yerel diagnostik
1 LED (sarı) for dahili haberleşme durumu
2 LED (iki renkli) for haberleşme modülü durumu
1 LED (kırmızı) for gerilimin varlığı

Genişlik : 145 mm

Yükseklik :

297 mm
350 mm EMC plakalı

Derinlik : 203 mm

Ürün ağırlığı : 3,135 kg

Analog giriş sayısı : 3

Analog giriş tipi :

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2, AI3 software-configurable temperature probe or water level sensor

Dijital giriş sayısı : 6

Dijital giriş tipi :

DI1...DI6 programmable as logic input, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)

Giriş uyumluluğu :

DI1...DI6: lojik giriş seviye 1 PLC 'e uygunIEC 61131-2
DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68

Dijital giriş lojiği :

Pozitif lojik (kaynak): DI1...DI6 yapılandırılabilir lojik giriş, < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1)

Analog çıkış sayısı : 2

Analog çıkış tipi :

Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit

Örnekleme süresi :

5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş
2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş
5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi
10 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

Doğruluk :

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

Doğrusallık hatası :

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış

Röle çıkış sayısı : 3

Röle çıkış tipi :

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles

Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Maksimum anahtarlama akımı :

Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Yalıtım : Güç ve kontrol arasındaki terminaller

Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC

Gürültü seviyesi : 55 dB 'e uygun86/188/EEC

W cinsinden güç dağılımı :

74 W(zorlamalı konveksiyon) -de 380 V 4 kHz
29 W(doğal konveksiyon) -de 380 V 4 kHz

Çalışma konumu : Dikey +/- 10 derece

Elektromanyetik uyumluluk :

Elektrostatik deşarj bağışıklık testi seviye 3 conforming to IEC 61000-4-2
Yayılmalı, radyo frekansı elektromanyetik alan bağışıklık testi seviye 3 conforming to IEC 61000-4-3
Elektrik hızlı geçici/patlama bağışıklık testi seviye 4 conforming to IEC 61000-4-4
1,2/50 µs - 8/20 µs kesinti bağışıklık testi seviye 3 conforming to IEC 61000-4-5
Iletimli radyo frekansı bağışıklık testi seviye 3 conforming to IEC 61000-4-6

Titreşim direnci :

1,5 mm tepeden tepeye (f= 2…13 Hz) conforming to IEC 60068-2-6
1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6

Darbe dayanımı : 15 gn için 11 ms 'e uygunIEC 60068-2-27

Bağıl nem : 5…95 % yoğuşmasız 'e uygunIEC 60068-2-3

Çalışma için ortam hava sıcaklığı :

-15…45 °C (olmadan)
45…60 °C (değer kaybı faktörü ile)

Çalışma yüksekliği :

<= 1000 m olmadan
1000...4800 m 100 m başına % 1 akım düşüşüyle

Kullanım Alanları

Su pompaları ve fan sistemleri

HVAC (Isıtma, Havalandırma, Klima) uygulamaları

Tarımsal sulama sistemleri

Gıda, tekstil, kimya ve otomasyon sektörleri

Endüstriyel proses kontrolü

Avantajları

%50’ye varan enerji tasarrufu ile düşük işletme maliyeti

Uzun ömürlü, dayanıklı tasarım

Kolay kurulum ve devreye alma

Akıllı motor yönetimi ile daha az bakım ihtiyacı

Schneider Electric'in global teknik destek güvencesi
