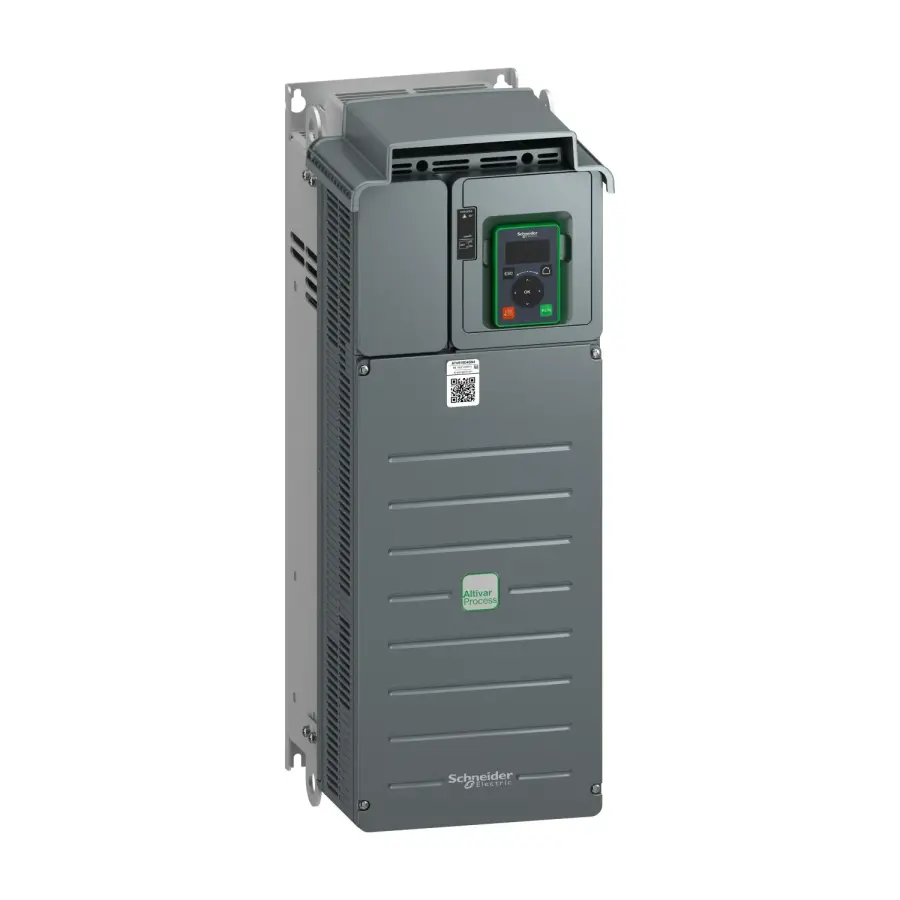

SCHNEIDER ATV610D75N4 75 kW/100 HP 380-460 V HIZ KONTROL CİHAZI

Endüstriyel uygulamalarınızda yüksek performans, enerji tasarrufu ve güvenilirlik mi arıyorsunuz? Schneider ATV610D75N4, 75 kW (100 HP) güç kapasitesi ve 380-460V çalışma voltajı ile büyük motorlar için ideal bir hız kontrol cihazıdır. Altivar Process ATV610 serisine ait bu model, özellikle pompa, fan ve kompresör gibi sistemlerde maksimum verimlilik sağlar.

Teknik Özellikler

Ürün serisi : Easy Altivar 610

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürüne özel uygulama : Fan, pompa, kompresör, konveyör

Ürün Grubu : ATV610

Model : Standart tip

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Montaj Tipi : Pano montajı

EMC filtresi :

Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks

IP koruma derecesi : IP20

Soğutmanın tipi : Zorlamalı konveksiyon

Besleme frekansı : 50...60 Hz +/-5 %

Şebeke faz sayısı : 3 faz

[Us] nominal besleme gerilimi : 380...460 V % - 15...10

Motor gücü Kw :

75 kW için normal şart
55 kW için Ağır şart

Motor gücü hp :

100 hp için normal şart
75 hp için Ağır şart

Hat akımı :

147,9 A -de 380 V (normal şart)
130,2 A -de 460 V (normal şart)
115,8 A -de 380 V (Ağır şart)
101,7 A -de 460 V (Ağır şart)

Muhtemel hat Isc : 22 kA

Görünen güç :

103,7 kVA -de 460 V (normal şart)
81,0 kVA -de 460 V (Ağır şart)

Sürekli çıkış akımı :

145 A -de 2,5 kHz için normal şart
106 A -de 2,5 kHz için Ağır şart

Maksimum geçici akım :

160 A süresince 60 s (normal şart)
159 A süresince 60 s (Ağır şart)

Asenkron motor kontrol profili :

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Output frequency : 0,1…500 Hz

Nominal anahtarlama frekansı : 2,5 kHz

Anahtarlama frekansı : 1...8 kHz ayarlanabilir

Number of preset speeds : 16 önceden ayarlı hız

Haberleşme Port Protokolü : Modbus seri

Seçenek kartı :

Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı

Çıkış gerilimi : <= güç besleme gerilimi

Motor kayma kompanzasyonu :

Otomatik her türlü yük
Bastırılabilir
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz

Hızlanma ve yavaşlama rampaları :

S, U veya özelleştirilmiş
0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir

Durana kadar frenleme : DC enjeksiyon ile

Koruma tipi :

Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Frekans çözünürlüğü :

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

Elektrikli bağlantı :

Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 95...120 mm²
Motor, vidalı terminal: 95...120 mm²

Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri

Fiziksel arayüz : 2 telli RS 485 için Modbus seri

İletim çerçevesi : RTU için Modbus seri

İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Erişim yöntemi : Slave

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması

yerel sinyalleme :

Yerel diagnostik: 2 LED
Dahili haberleşme durumu: 1 LED (sarı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

Genişlik : 290 mm

Yükseklik :

762 mm
922 mm EMC plakalı

Derinlik : 323 mm

Ürün Ağırlığı : 53 kg

Analog giriş sayısı : 3

Analog giriş tipi :

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA, empedans: 250 Ohm, çözünürlük 12 bit
AI2, AI3 software-configurable temperature probe or water level sensor

Dijital giriş sayısı : 6

Dijital giriş tipi :

DI1...DI6 programmable as logic input, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI5, DI6 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)

Giriş uyumluluğu :

DI1...DI6: lojik giriş seviye 1 PLC 'e uygunIEC 61131-2
DI5, DI6: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68

Dijital giriş lojiği :

Pozitif lojik (kaynak): DI1...DI6 yapılandırılabilir lojik giriş, < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok): DI1...DI6 yapılandırılabilir lojik giriş, > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak): DI5, DI6 yapılandırılabilir darbe girişi, < 0,6 V (durum 0), > 2,5 V (durum 1)

Analog çıkış sayısı : 2

Analog çıkış tipi :

Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA, çözünürlük 10 bit
Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit

Örnekleme süresi :

5 ms +/- 0,1 msn (AI1, AI2, AI3) - analog giriş
2 ms +/- 0,5 msn (DI1...DI6)yapılandırılabilir - Dijital giriş
5 ms +/- 1 ms (DI5, DI6)yapılandırılabilir - darbe girişi
10 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

Doğruluk :

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

Doğrusallık hatası :

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış

Röle çıkış sayısı : 3

Röle çıkış tipi :

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 100000 cycles

Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Maksimum anahtarlama akımı :

Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1, R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Yalıtım : Güç ve kontrol arasındaki terminaller

Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC

Kullanım Alanları

Endüstriyel otomasyon sistemleri

Pompa ve fan kontrolü

Kompresör uygulamaları

HVAC sistemleri

Su ve atık su arıtma tesisleri

Schneider ATV610D75N4 Hız Kontrol Cihazı, işletmenizde enerji tasarrufu sağlarken aynı zamanda sistem güvenliğini ve kontrolünü üst düzeye çıkarır. Güvenilir performans ve uzun ömürlü kullanım için ideal bir çözümdür.
