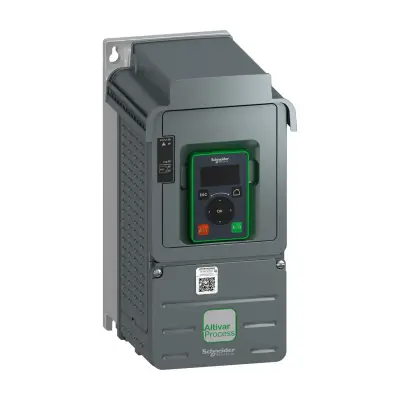

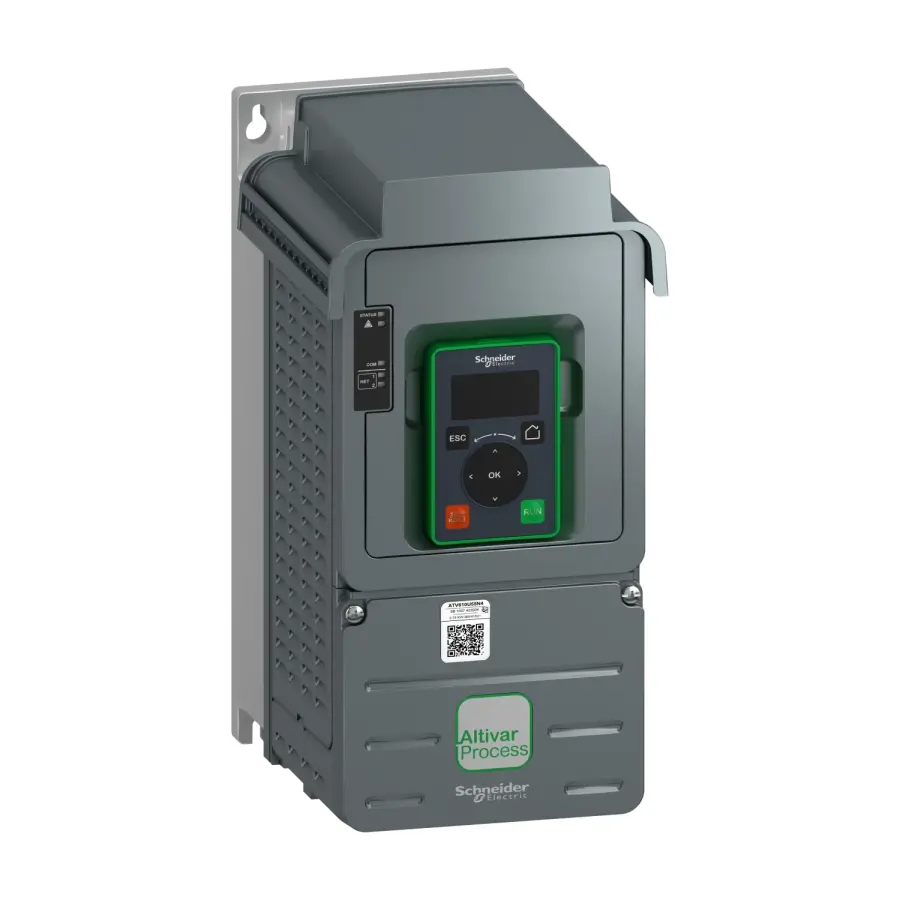

SCHNEIDER ATV610D11N4 11 kW/15HP 380-480 DEĞİŞKEN HIZ KONTROL CİHAZI

SCHNEIDER ATV610D11N4 11 kW/15HP 380-480 DEĞİŞKEN HIZ KONTROL CİHAZI

Schneider Electric ATV610D11N4, yüksek verimlilik ve güvenli motor kontrolü için tasarlanmış bir değişken hız kontrol cihazıdır. 11 kW (15 HP) motor gücü desteği ve 380-480V trifaze giriş voltajı ile endüstriyel fan, pompa ve HVAC uygulamaları için optimize edilmiştir. Altivar Process 610 serisinin bir parçası olan bu sürücü, enerji tasarrufu ve proses iyileştirme hedefleyen sistemlerde etkin çözüm sunar.

Teknik Özellikler

Ürün serisi : Easy Altivar 610

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürüne özel uygulama : Fan, pompa, kompresör, konveyör

Ürün Grubu : ATV610

Model : Standart tip

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Montaj Tipi : Pano montajı

EMC filtresi :

Entegre 'e uygunIEC 61800-3 kategori C3ile 50 m motor kablosu maks

IP koruma derecesi : IP20

Soğutmanın tipi : Zorlamalı konveksiyon

Besleme frekansı : 50...60 Hz +/-5 %

Şebeke faz sayısı : 3 faz

[Us] nominal besleme gerilimi : 380...460 V % - 15...10

Motor gücü kW :

11 kW için normal şart
7,5 kW için Ağır şart

Motor gücü hp :

15 hp için normal şart
10 hp için Ağır şart

Hat akımı :

22 A -de 380 V (normal şart)
19,6 A -de 460 V (normal şart)
16,4 A -de 380 V (Ağır şart)
14,6 A -de 460 V (Ağır şart)

Muhtemel hat Isc : 22 kA

Görünen güç :

15,6 kVA -de 460 V (normal şart)
11,6 kVA -de 460 V (Ağır şart)

Sürekli çıkış akımı :

23,5 A -de 4 kHz için normal şart
16,5 A -de 4 kHz için Ağır şart

Maksimum geçici akım :

25,9 A süresince 60 s (normal şart)
24,8 A süresince 60 s (Ağır şart)

Asenkron motor kontrol profili :

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Output frequency : 0,1…500 Hz

Nominal anahtarlama frekansı : 4 kHz

Anahtarlama frekansı : 2...12 kHz ayarlanabilir

Number of preset speeds : 16 önceden ayarlı hız

Haberleşme Port Protokolü : Modbus seri

Seçenek kartı :

Yuva A: haberleşme kartı, Profibus DP V1
Yuva A: dijital veya analog G/Ç genişleme kartı
Yuva A: röle çıkış kartı

Çıkış gerilimi : <= güç besleme gerilimi

Motor kayma kompanzasyonu :

Otomatik her türlü yük
Ayarlanabilir
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir

Hızlanma ve yavaşlama rampaları :

S, U veya özelleştirilmiş

0,01 - 9000 sn arasında ayrı olarak doğrusal ayarlanabilir

Durana kadar frenleme : DC enjeksiyon ile

Koruma tipi :

Termal koruma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Frekans çözünürlüğü :

Ekran birimi: 0,1 Hz
Analog giriş: 0,012/50 Hz

Elektrikli bağlantı :

Kontrol, vidalı terminal: 0,5...1,5 mm²
Hat tarafı, vidalı terminal: 4...16 mm²
Motor, vidalı terminal: 4...16 mm²

Konnektörün tipi : 1 RJ45 (uzak grafik terminali üzerinde) için Modbus seri

Fiziksel arayüz : 2 telli RS 485 için Modbus seri

İletim çerçevesi : RTU için Modbus seri

İletim hızı : 4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Erişim yöntemi : Slave

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

Yerel diagnostik: 2 LED
Dahili haberleşme durumu: 1 LED (sarı)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

Genişlik : 171 mm

Yükseklik :

360 mm
423 mm EMC plakalı

Derinlik : 233 mm

Ürün Ağırlığı : 7,730 kg

Ürün Avantajları

Yüksek performanslı ve enerji verimli motor sürme çözümü

Fan ve pompa uygulamaları için optimize edilmiş çalışma algoritmaları

Kolay devreye alma ve sezgisel kontrol arayüzü

Hata tanıma, motor koruma ve akıllı haberleşme özellikleri

Düşük bakım ihtiyacı ve uzun ömürlü yapı

Schneider Electric kalitesi ile tam güvenlik ve dayanıklılık

Kullanım Alanları

Endüstriyel fan ve pompa sistemleri

HVAC (Isıtma, Havalandırma, Klima) otomasyonu

Su ve atık su yönetimi

Tarımsal sulama sistemleri

Enerji izleme ve yönetim çözümleri

Genel motor kontrol uygulamaları

SCHNEIDER ATV610D11N4 frekans invertörü, yüksek verim, sağlamlık ve akıllı kontrol özellikleri ile üretim ve enerji süreçlerinde maksimum verimlilik sunar. Proses optimizasyonu ve enerji tasarrufu hedefleyen tüm projeler için güvenilir çözümdür.
