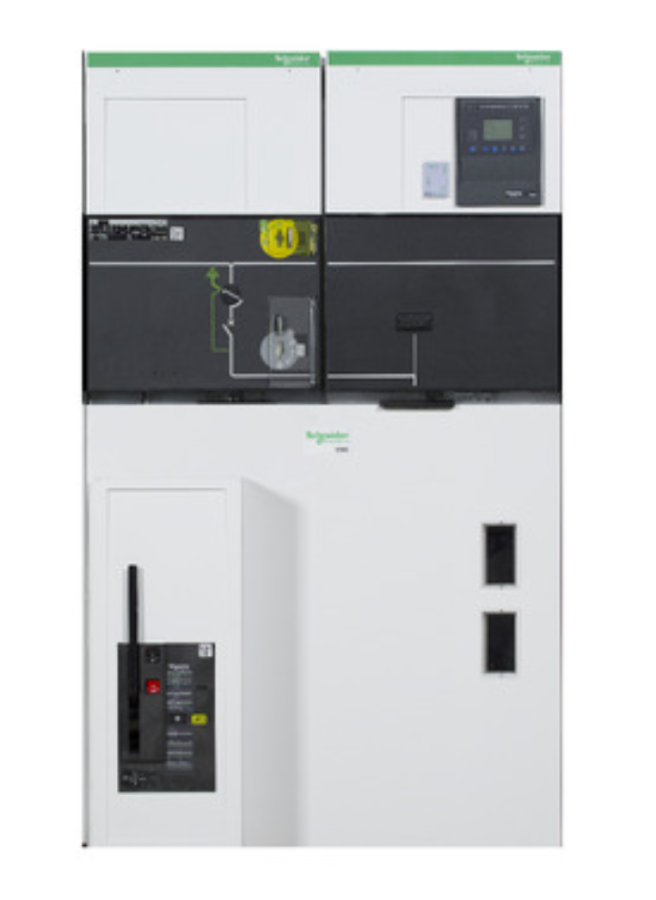

SCHNEIDER SM62DMHTS3X100A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 100/5A

SCHNEIDER SM62DMHTS3X100A000 36kV 630A 16kA P1 HAT A/K24VDC M220VAC 100/5A

Schneider Electric SM62DMHTS3X100A000, orta gerilim enerji dağıtımı için yüksek güvenlik, dayanıklılık ve performans sunan bir şalt sistemi çözümüdür. 36kV gerilim seviyesi ve 630A akım kapasitesi ile sanayi tesislerinden enerji dağıtım merkezlerine kadar geniş bir kullanım alanına sahiptir.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Anahtar kilidinin tipi : Göbekli kilit

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

Nominal anahtarlama sekansı : A - 0.3 s - KA - 3 dk – KA

CB çalışma konumu : Soldan (B1)

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Avantajları

Schneider Electric kalitesiyle uzun ömürlü ve güvenilir yapı

Kompakt tasarımı ile pano entegrasyonunda kolaylık

SCADA ve otomasyon sistemlerine tam uyum

Detaylı enerji ölçümü için 100/5A CT ile yüksek doğruluk

Hızlı devreye alma ve bakım kolaylığı

Kullanım Alanları

Orta gerilim dağıtım sistemleri

Endüstriyel tesisler

Enerji üretim ve dağıtım şirketleri

Yenilenebilir enerji santralleri (GES, RES)

Kamu altyapı projeleri

SM62DMHTS3X100A000, yüksek performanslı koruma ve izleme özellikleri ile enerji güvenliği sağlayan ideal bir çözümdür. 100/5A akım trafosu, ölçüm ve koruma sistemlerinde hassasiyet sunar. Enerji verimliliğini artırmak isteyen projeler için mükemmel bir tercihtir.
