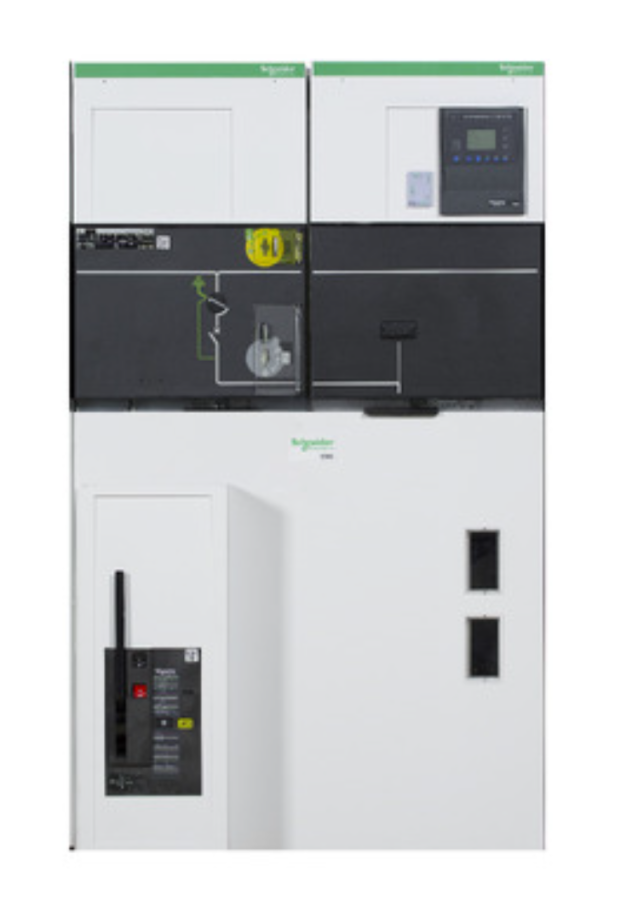

SCHNEIDER SM62DMHTD3C600A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 600/5-5A

SCHNEIDER SM62DMHTD3C600A000 36kV 630A 16kA P3U20 HAT A/K24VDC M220VAC 600/5-5A

Schneider Electric SM62DMHTD3C600A000, gelişmiş enerji altyapıları için özel olarak tasarlanmış, yüksek güvenlikli ve SCADA uyumlu bir orta gerilim hücre çözümüdür. 36kV anma gerilimi, 630A sürekli akım kapasitesi ve 16kA kısa devre kesme dayanımı ile modern enerji dağıtım sistemlerinde güvenle kullanılabilir.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark sınıflandırması : A-FL alt gaz çıkış

Exhaust gas : Gaz çıkış alt

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

[Uimp] nominal darbe dayanım voltajı : 70 kV rms 50 Hz for 1 dk

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Secondary current transformer :

5 A 2,5 VA at sınıf 1FS, 5
5 A 5 VA at sınıf 10P, 10

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Rated supply voltage of auxiliary and control circuits (Ua) :

220 V AC motor
110 V DC açma bobini
110 V DC kapama bobini

Anahtar kilidinin tipi : Göbekli kilit

Cihaz düzenleme : Thermal sensor TH110 (entegre)

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

CB çalışma konumu : Soldan (B1)

Mass : 600 kg

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Öne Çıkan Avantajlar

Schneider Electric kalitesiyle üstün malzeme ve sistem güvenliği

P3U20 HAT koruma yapısı ile yüksek güvenlik seviyesi

600/5-5A çift çıkışlı CT, hem ölçüm hem koruma devreleri için ayrı sinyal çıkışı sağlar

SCADA ve otomasyon sistemleri ile tam uyumlu

Kompakt ve modüler yapısı ile kurulum kolaylığı sağlar

Kullanım Alanları

Orta gerilim enerji dağıtım tesisleri

Sanayi ve üretim fabrikaları

Yenilenebilir enerji santralleri (GES, RES)

Kamu ve özel sektör altyapı projeleri

Enerji izleme ve koruma sistemleri gerektiren kurulumlar

SM62DMHTD3C600A000, hem operasyonel verimliliği artırmak hem de sistem güvenliğini üst düzeye taşımak isteyen projeler için ideal bir seçimdir. 600/5-5A akım trafosu sayesinde hassas ölçüm ve hızlı koruma tepkileri sağlar. Enerji yönetiminde fark yaratmak isteyen profesyoneller için mükemmel bir çözümdür.
