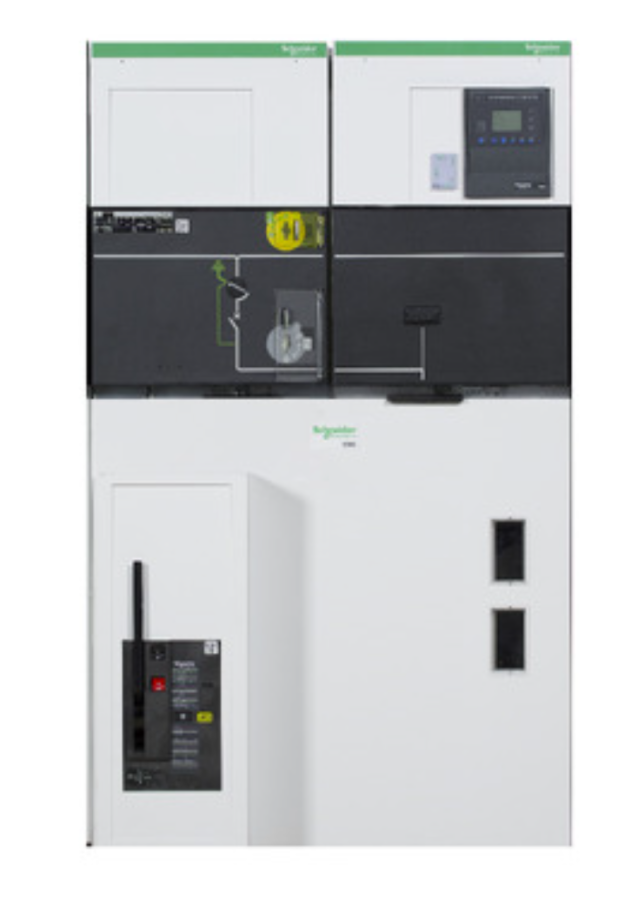

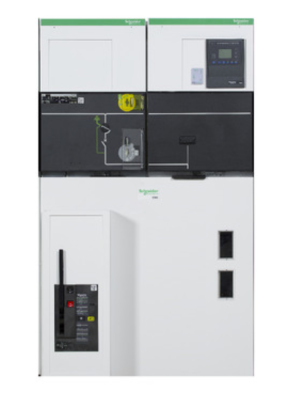

SCHNEIDER SM62DMTTD3X200A000 36kV 630A 16kA P1 TR A/K 24VDC M220VAC 200/5-5A

SCHNEIDER SM62DMTTD3X200A000 36kV 630A 16kA P1 TR A/K 24VDC M220VAC 200/5-5A

Schneider Electric SM62DMTTD3X200A000, orta gerilim enerji dağıtım sistemleri için geliştirilmiş, yüksek performanslı ve güvenilir bir hücre çözümüdür. 36kV anma gerilimi, 630A anma akımı ve 16kA kısa devre kesme kapasitesi ile enerji iletiminde güvenliği ve sürekliliği maksimum seviyeye taşır.

Teknik Özellikler

Ürün serisi : SM6

Teknoloji Tipi : Hava izoleli hücre SF1

Ürün Grubu : DM1A hat/toroid

Ürün Ya da Bileşen Tipi : Hücre

İç ark koruması : 16 kA 1 s

Ağ frekansı : 50/60 Hz

Dielektrik test gerilimi : 36 kV

[Icw] nominal kısa süreli dayanma akımı : 170 kV tepe

Anma sürekli akımı (Ir) : 630 A

[Icw] nominal kısa süreli dayanma akımı : 16 kA rms 1 sn

Standartlar :

IEC 62271-200
IEC 62271-100:2012

Bara nominal akımı : 630 A

Operatörün tipi :

CS
Yaylı kurma RI tip açma/kapama butonu kesici

Anahtar kilidinin tipi : Göbekli kilit

Koruma Türü : Kesici

CB adı : SF1 tip 1

CB kurulumu : Ayrılabilir

Nominal anahtarlama sekansı : A - 0.3 s - KA - 3 dk – KA

CB çalışma konumu : Soldan (B1)

Genişlik : 1000 mm

Derinlik : 1400 mm

Çalışma için ortam hava sıcaklığı : -5…40 °C

Depolama Ortam Koşulları : -40…70 °C

IP koruma derecesi : IP3x

Titreşim direnci :

0,5 gn yatay
0.4 gn dikey

Çalışma Yüksekliği : <= 1000 m

Ürün Avantajları

Yüksek Güvenlik: İzoleli tasarımı ve kesici koruma sistemi ile personel ve ekipman güvenliği sağlar.

Uzaktan Kumanda: 24V DC kontrol ile uzaktan açma-kapama ve denetleme imkânı.

Dayanıklı ve Uzun Ömürlü: Schneider Electric’in kalite standartlarına uygun, uzun ömürlü ve bakım kolaylığı sağlayan yapı.

Modüler Sistem Uyumu: Orta gerilim modüler hücre sistemleriyle entegre çalışabilir.

Enerji İzleme Desteği: 200/5-5A akım trafosu sayesinde enerji analizörü, koruma röleleri ve sayaçlarla uyumlu.

Nerelerde Kullanılır?

Şehir içi ve kırsal enerji dağıtım şebekeleri

Organize sanayi bölgeleri (OSB)

Büyük endüstriyel üretim tesisleri

Alçak ve orta gerilim trafo merkezleri

Enerji üretim ve iletim firmaları

Neden Schneider SM62DMTTD3X200A000?

Schneider Electric, dünya çapında güvenilirliği ile tanınan bir markadır. SM62DMTTD3X200A000 modeli ise enerji altyapısında verimliliği, güvenliği ve teknolojik uyumu ön planda tutar. Uzun vadeli enerji yönetimi ve izleme gereksinimlerinize modern ve güvenilir bir çözüm sunar.
