SCHNEIDER EZ9F59320 EASY 9 PRO 3P 20A 10Ka C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F59320 EASY 9 PRO 3P 20A 10Ka C TİPİ OTOMATİK SİGORTA

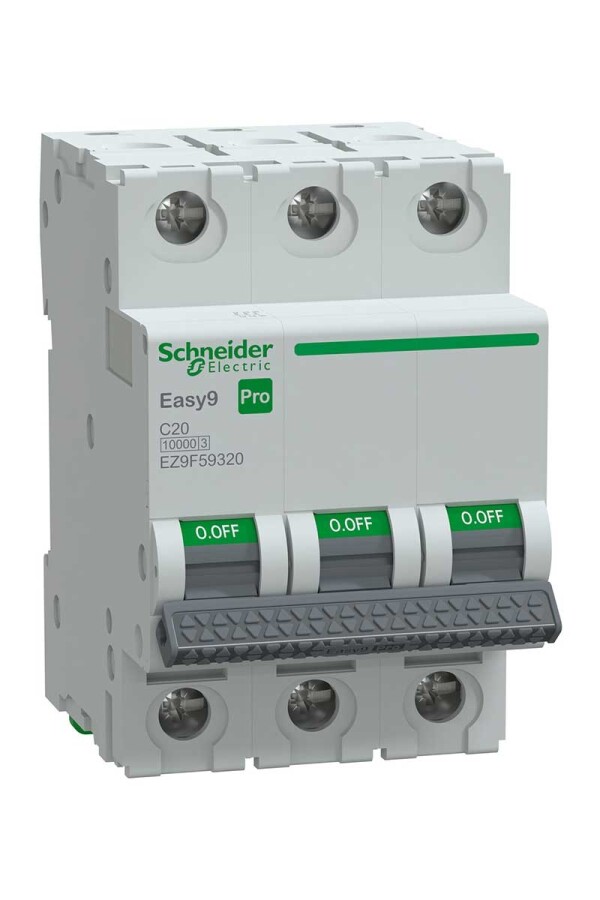

Schneider Electric EZ9F59320 Easy9 Pro, elektrik sistemlerinizi kısa devre ve aşırı yüklere karşı güvenle koruyan, 3 kutuplu (3P) ve C tipi karakteristik yapıya sahip bir otomatik sigortadır. 20A nominal akım ve 10kA kısa devre kesme kapasitesi ile hem ev hem de ticari uygulamalarda yaygın olarak tercih edilir.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 415 V AC 50/60 Hz

Manyetik açma sınırı :

5...10 x In 'e uygunIEC/EN 60898-1
8 x In +/- % 20 'e uygunIEC/EN 60947-2

Kesme kapasitesi :

10000 A Icu -de 415 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
10 kA Icu -de 415 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Ics] nominal hizmet kesme kapasitesi :

10000 A 100 % 'e uygunIEC/EN 60898-1 - 415 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC/EN 60947-2 - 415 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
500 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Uimp] nominal darbe dayanım voltajı :

4 kV 'e uygunIEC/EN 60898-1
4 kV 'e uygunIEC/EN 60947-2

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 6

Yükseklik : 85 mm

Genişlik : 54 mm

Ürün Ağırlığı : 318 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

Sıkma torku : 2 N.m

Standartlar :

IEC/EN 60898-1
IEC/EN 60947-2

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Avantajlar

Yüksek performanslı kısa devre ve aşırı akım koruması

Kompakt ve ergonomik tasarım

Kolay montaj ve güvenli bağlantı

Schneider kalitesiyle uzun ömürlü kullanım

Ekonomik ve profesyonel çözüm

Kullanım Alanları

Konut tipi elektrik panoları

Ticari binalar ve ofisler

Endüstriyel otomasyon sistemleri

Aydınlatma, priz ve küçük motor koruma devreleri

Genel amaçlı dağıtım sistemleri

Schneider EZ9F59320 Easy9 Pro Otomatik Sigorta, hem güvenli hem de ekonomik bir elektrik koruma çözümü arayan kullanıcılar için idealdir. 20A C tipi sigorta, ani akım yükselmelerine karşı etkin koruma sağlayarak devre güvenliğinizi üst seviyeye taşır.
