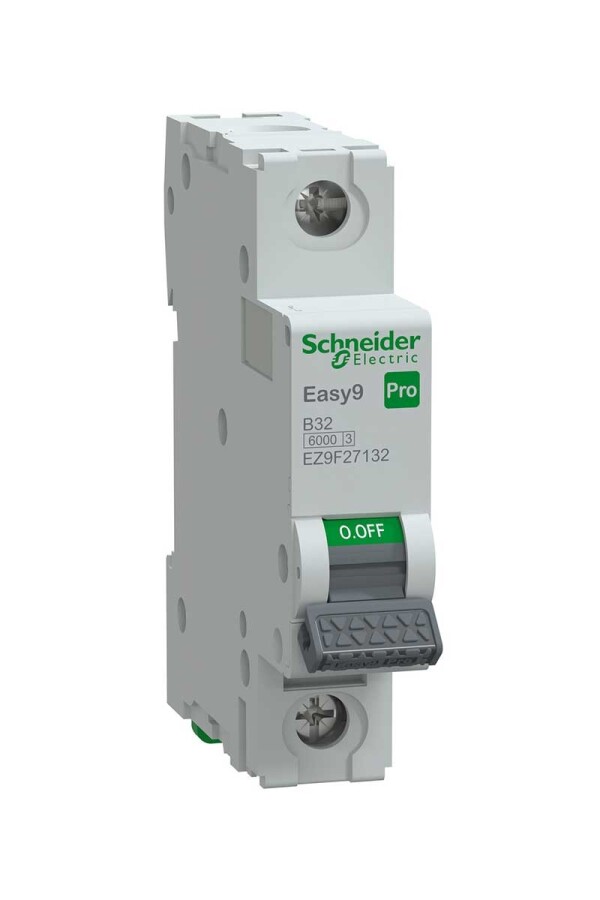

SCHNEIDER EZ9F27132 EASY 9 PRO 1P 32A 6kA B TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F27132 EASY 9 PRO 1P 32A 6kA B TİPİ OTOMATİK SİGORTA

Schneider Electric tarafından geliştirilen EZ9F27132 Easy9 Pro serisi otomatik sigorta, bireysel ve ticari tesisatlarda maksimum koruma sağlar. 1 kutuplu (1P) yapısı, 32A anma akımı ve 6kA kısa devre kesme kapasitesi ile, hassas yüklerin korunduğu devrelerde güvenli ve verimli bir çözüm sunar. B tipi karakteristiği, ani akım artışına karşı hızlı tepki verir ve hassas cihazlar için idealdir.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 32 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı : 3...5 x In 'e uygunIEC/EN 60898-1

Kesme kapasitesi : 6000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Ics] nominal hizmet kesme kapasitesi : 6000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC/EN 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 116 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…25 mm² esnek
Tünel tipi terminaller (alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m

Standartlar : IEC/EN 60898-1

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Ürün Avantajları

Hassas koruma: Elektronik cihazlar, aydınlatma ve priz devreleri için ideal

Kolay kurulum: DIN ray montaj sistemi ile pratik ve hızlı montaj

Yüksek güvenlik: Aşırı akım ve kısa devre durumlarında etkili müdahale

Uzun ömürlü yapı: Schneider Electric kalitesi ile dayanıklı ve güvenilir performans

Alan tasarrufu: Kompakt yapısı sayesinde pano içinde yerden kazandırır

Kullanım Alanları

Ev ve ofis elektrik panoları

Priz ve aydınlatma devreleri

Elektronik cihaz koruma devreleri

Küçük işletme tesisatları

Bireysel alçak gerilim dağıtım sistemleri
