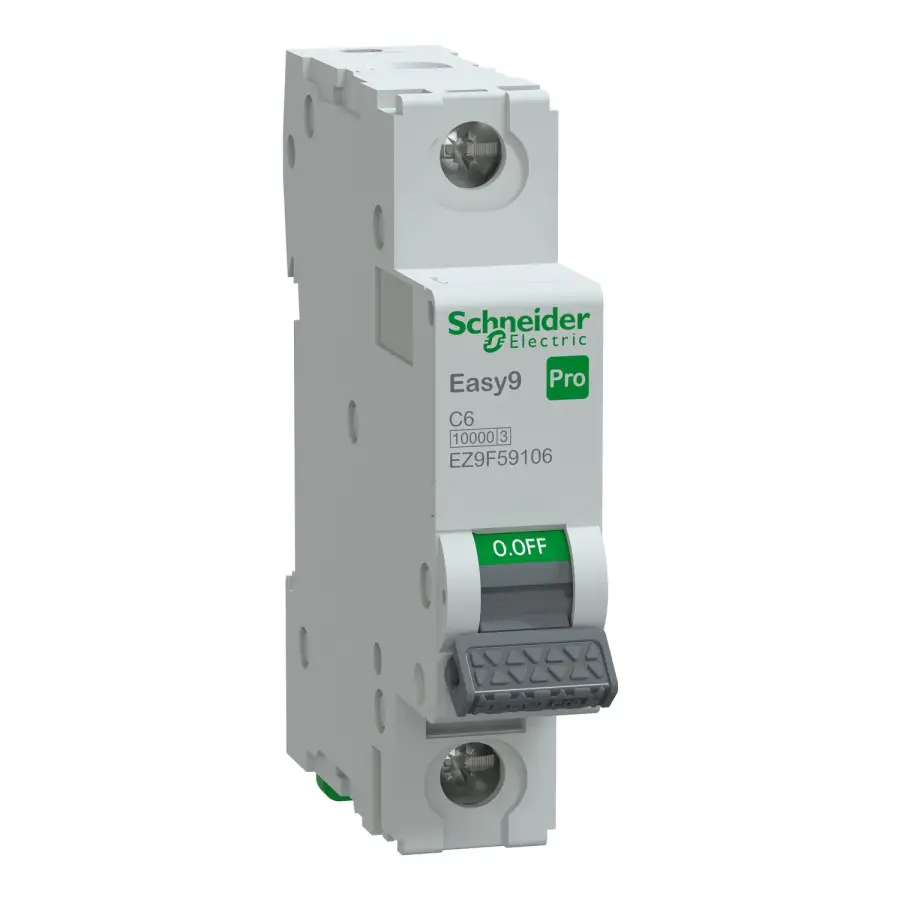

SCHNEIDER EZ9F59106 EASY 9 PRO 1P 6A 10kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F59106 EASY 9 PRO 1P 6A 10kA C TİPİ OTOMATİK SİGORTA

Schneider Electric EZ9F59106 Easy9 Pro 1P 6A Otomatik Sigorta, düşük akımlı elektrik devrelerinin aşırı akım ve kısa devrelere karşı güvenli şekilde korunmasını sağlar. 1 kutuplu (tek faz) yapısıyla özellikle aydınlatma sistemleri, sinyal devreleri ve hassas ekipmanlar için ideal çözümdür. 6 Amper nominal akım, 10kA kısa devre kesme kapasitesi ve C tipi karakteristik eğrisi ile güvenli enerji akışı sağlanır.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 6 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı :

5...10 x In 'e uygunIEC/EN 60898-1
8 x In +/- % 20 'e uygunIEC/EN 60947-2

Kesme kapasitesi :

10000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
10 kA Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Ics] nominal hizmet kesme kapasitesi :

10000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC/EN 60947-2 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1
500 V AC 50/60 Hz 'e uygunIEC/EN 60947-2

[Uimp] nominal darbe dayanım voltajı :

4 kV 'e uygunIEC/EN 60898-1
4 kV 'e uygunIEC/EN 60947-2

Kontrol tipi : Geçiş

Cihaz üzeri sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 104 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…16 mm² esnek
Tünel tipi terminaller (alt) 1…25 mm² sert

Sıkma torku : 2 N.m

IP koruma derecesi : IP20 conforming to IEC 60529

Avantajları

Yüksek koruma gücü (10kA): Kısa devreye karşı üstün güvenlik sağlar.

C tipi karakteristik: Ani akım yükselmelerinde devreyi gereksiz yere kesmez.

6A nominal akım: Düşük akımlı sistemlerde hassas ve etkili koruma sağlar.

Kolay montaj: DIN ray uyumu ile pano içine hızlı entegrasyon.

Schneider güvencesi: Kaliteli malzeme ve uzun ömürlü performans.

Kullanım Alanları

Aydınlatma ve sinyalizasyon devreleri

Bina otomasyon sistemleri

Kompanzasyon panoları

Elektrik dağıtım panoları

Laboratuvar ve test sistemleri

Elektrikli küçük cihaz devreleri

NEDEN SCHNEIDER EASY9 PRO?

Schneider Electric, dünya çapında enerji yönetimi ve otomasyon çözümleriyle tanınır. Easy9 Pro serisi, hem bireysel hem profesyonel kullanıcılar için uygun maliyetli ve güvenilir otomatik sigorta seçenekleri sunar. EZ9F59106, düşük akımlı devreler için mükemmel koruma sağlayarak sistemlerinizi güvenle çalıştırmanıza olanak tanır.
