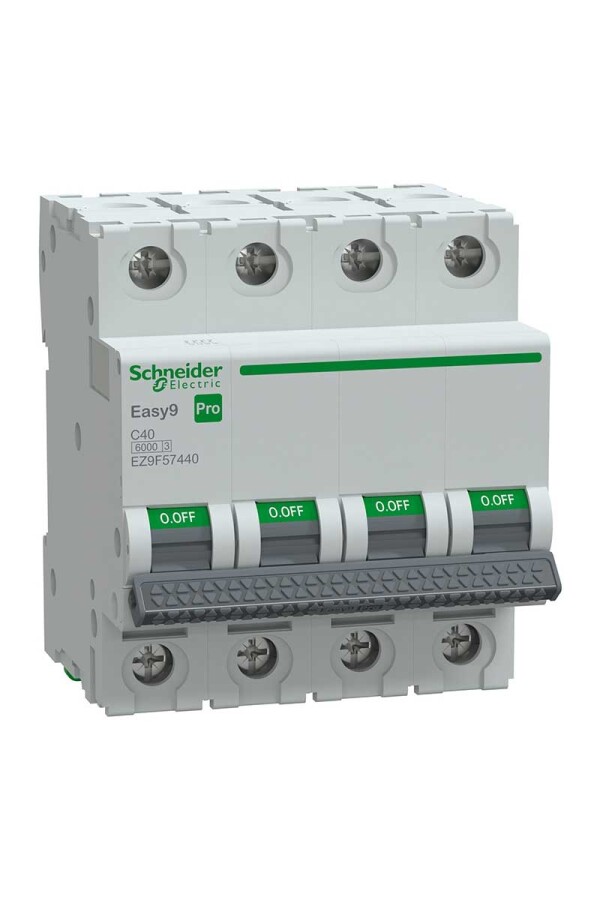

SCHNEIDER EZ9F57440 EASY 9 PRO 4P 40A 6kA C TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F57440 EASY 9 PRO 4P 40A 6kA C TİPİ OTOMATİK SİGORTA

Schneider Electric’in Easy9 Pro serisi, güvenli, dayanıklı ve kullanıcı dostu çözümleriyle öne çıkıyor. EZ9F57440 modeli, 4 kutuplu (4P) yapısı, 40A anma akımı ve 6kA kısa devre kesme kapasitesi ile trifaze sistemlerde yüksek performans sunar. C tipi karakteristiği, motor, aydınlatma ve priz devreleri gibi orta düzey akım dalgalanmalarının bulunduğu sistemler için idealdir.

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 40 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 415 V AC 50/60 Hz

Manyetik açma sınırı : 5...10 x In 'e uygunIEC/EN 60898-1

Kesme kapasitesi : 6000 A Icu -de 415 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Ics] nominal hizmet kesme kapasitesi :

6000 A 100 % 'e uygunIEC/EN 60898-1 - 415 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC/EN 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 8

Yükseklik : 85 mm

Genişlik : 72 mm

Derinlik : 77 mm

Ürün Ağırlığı : 460 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…25 mm² esnek
Tünel tipi terminaller (alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m

Standartlar : IEC/EN 60898-1

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Ürün Avantajları

Yüksek Güvenlik: Aşırı yük ve kısa devreye karşı etkin koruma

Trifaze sistem uyumu: Endüstriyel ve ticari uygulamalar için mükemmel çözüm

C tipi koruma eğrisi: Ani akım artışlarının olduğu devrelerde yüksek performans

DIN ray montajı ile kolay kurulum

Schneider Electric kalitesi: Uzun ömürlü ve güvenilir bileşenler

Kullanım Alanları

Trifaze elektrik tesisatları

Endüstriyel panolar

Ticari binalar

Priz ve aydınlatma devreleri

Jeneratör çıkışları ve UPS sistemleri
