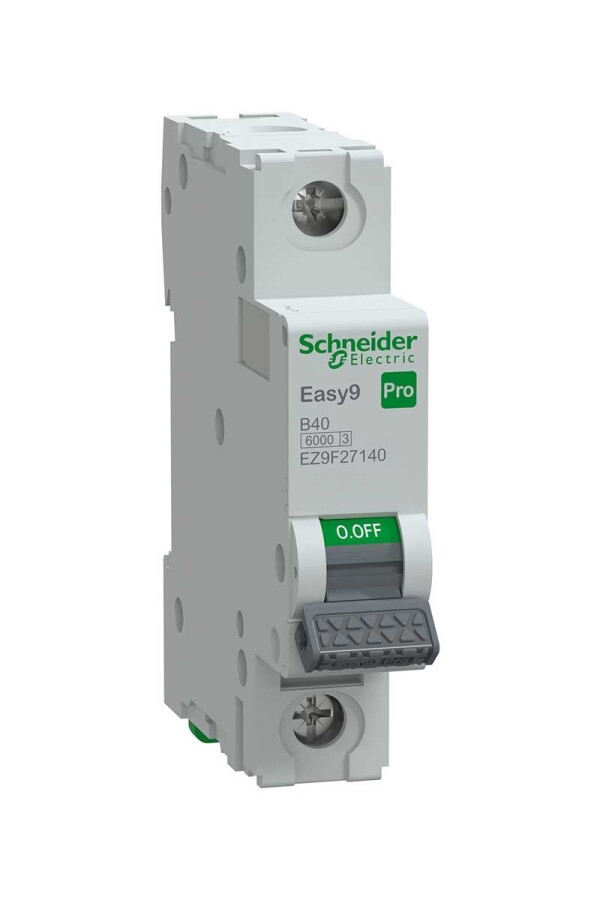

SCHNEIDER EZ9F27140 EASY 9 PRO 1P 40A 6kA B TİPİ OTOMATİK SİGORTA

SCHNEIDER EZ9F27140 EASY 9 PRO 1P 40A 6kA B TİPİ OTOMATİK SİGORTA

Schneider Electric Easy9 Pro serisinin güçlü ve kompakt modeli olan EZ9F27140, tek kutuplu yapısı ve 40A anma akımı ile konut ve küçük ticari uygulamalar için ideal bir otomatik sigorta çözümüdür. 6kA kısa devre kesme kapasitesi ve B tipi açma eğrisi, hassas ve hızlı koruma gerektiren devrelerde mükemmel performans sunar

Teknik Özellikler

Ürün Serisi : Easy9 Pro

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 Pro MCB

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 40 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Yalıtıma uygunluk : Evet 'e uygunIEC/EN 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 240 V AC 50/60 Hz

Manyetik açma sınırı : 3...5 x In 'e uygunIEC/EN 60898-1

Kesme kapasitesi : 6000 A Icu -de 240 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Ics] nominal hizmet kesme kapasitesi : 6000 A 100 % 'e uygunIEC/EN 60898-1 - 240 V AC 50/60 Hz

Sınırlama sınıfı : 3

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC/EN 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC/EN 60898-1

Kontak konum göstergesi : Evet

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

Comb busbar dağıtım bloğu uyumluluğu :

Üst: pin type
Alt: pin/fork type

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 77 mm

Ürün Ağırlığı : 118 g

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Kilitleme temini : Yes

Bağlantılar – terminaller :

Tünel tipi terminaller (alt) 1…25 mm² esnek
Tünel tipi terminaller (alt) 1…35 mm² sert

Sıkma torku : 3,5 N.m

Standartlar : IEC/EN 60898-1

IP koruma derecesi : IP20 conforming to IEC 60529

Kirletme derecesi : 3 'e uygunIEC/EN 60947-2

Bağıl nem : 95 % -de 55 °C

Çalışma için ortam hava sıcaklığı : -30…70 °C

Depolama Ortam Koşulları : -40…85 °C

Avantajları

Hassas koruma: B tipi karakteristiği ile bilgisayar, aydınlatma ve elektronik cihazlar için idealdir

Kompakt yapı: Alan tasarrufu sağlayan DIN ray uyumlu montaj

Yüksek güvenlik: 6kA kesme kapasitesi ile kısa devrelere karşı etkili koruma

Schneider Electric kalitesi: Uzun ömürlü ve dayanıklı yapı

Kolay kurulum: Pratik bağlantı ve montaj imkanı

Kullanım Alanları

Konut tipi elektrik panoları

Aydınlatma devreleri

Elektronik cihazların koruma devreleri

Ofis ve küçük işletmeler

Priz devreleri
