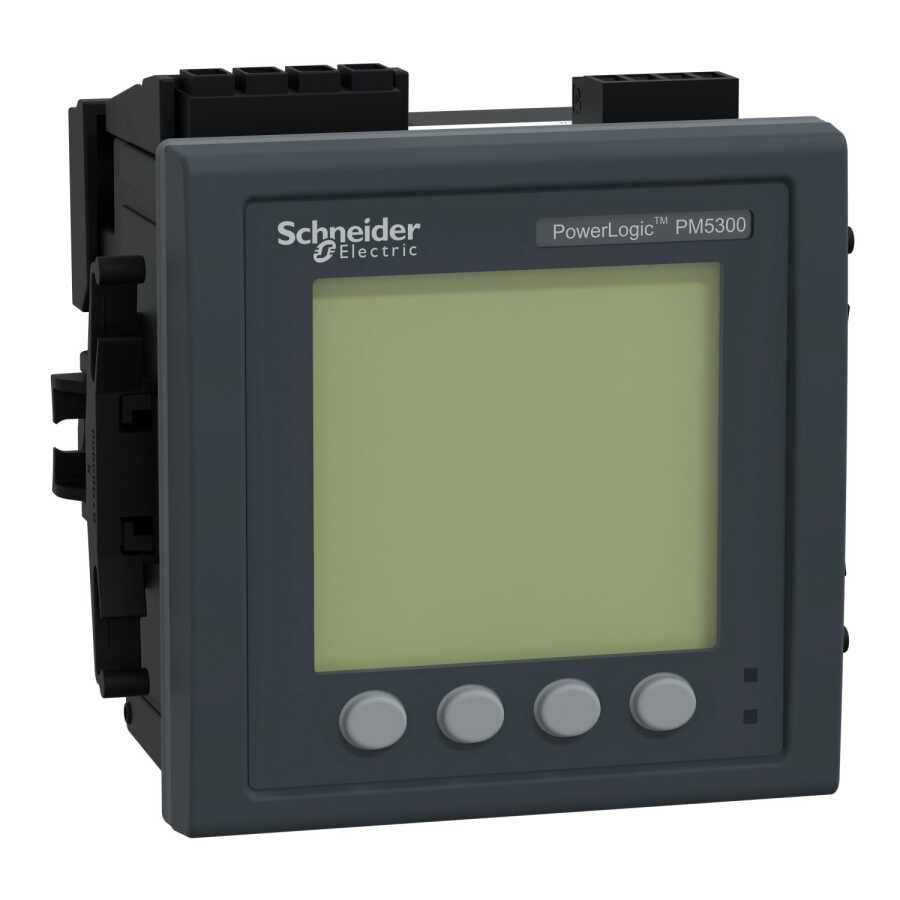

SCHNEIDER METSEPM5340 2DI/2DO 31.Harm 35 ALARM PANO ENERJİ ANALİZÖRÜ

SCHNEIDER METSEPM5340 2DI/2DO 31.Harm 35 ALARM PANO ENERJİ ANALİZÖRÜ

Schneider Electric METSEPM5340, enerji izleme ve yönetiminde yüksek hassasiyet, güvenilirlik ve gelişmiş analiz kabiliyetleri sunan bir pano tipi enerji analizörüdür. 2 dijital giriş, 2 dijital çıkış, 31. harmonik analiz ve 35 adet ayarlanabilir alarm özelliği ile enerji verimliliği ve sistem güvenliği sağlayan profesyonel çözümler için tasarlanmıştır.

Teknik Özellikler

Seri : PowerLogic

Ürün Adı : PowerLogic PM5000

Ürün Grubu : PM5340

Ürün Ya da Bileşen Tipi : Güç ölçer

Güç kalitesi analizi : 31. harmoniğe kadar

Cihaz Uygulaması :

Çoklu tarife
Güç izleme

Ölçümün tipi :

Akım
Gerilim
Frekans
Güç faktörü
Enerji
Aktif ve reaktif güç

Supply voltage :

90...450 V AC 45...65 Hz
100...300 V DC

Şebeke Frekansı :

60 Hz
50 Hz

Nominal akım (Ir) :

5 A
1 A

Type of network :

3P
1P + N
3P + N

VA cinsinden güç tüketimi : 11 VA -de 415 V

Yerel sinyalleme :

100 ms 120 V AC tipik
400 ms 230 V AC tipik
50 ms 125 V DC tipik

Ekran Tipi : Tek renkli grafik LCD

Ekran çözünürlüğü : 128 x 128 piksel

Örnekleme hızı : Döngü başına 64 örnek

Ölçüm akımı : 5…9000 mA

Analog giriş tipi :

Gerilim (impedance 10 MOhm)
Akım (impedance <= 0.3 mOhm)

Ölçüm gerilimi :

35…760 V AC 45...65 Hz fazlar arasında
20…400 V AC 45...65 Hz faz ve nötr arasında

Frekans ölçüm aralığı : 45…65 Hz

Girişlerin sayısı : 2 dijital

Ölçüm doğruluğu :

Aktif enerji +/- %0,5
Reaktif enerji +/- %2
Etkin güç +/- %0,5
Görünen güç +/- %0,5
Frekans +/- %0,05
Güç faktörü +/- 0.5
Akım +/- %0,5
Gerilim +/- %0,5
Görünen enerji +/- %0,5
Reaktif güç +/- %2

Çıkışların sayısı :

2 röle
2 dijital

Haberleşme port protokolü :

Modbus TCP/IP -de 10, 100 Mbit/sn, yalıtım 2500 V
BACnet IP

Haberleşme port desteği : Ethernet

Bellek kapasitesi : 256 kB

Montaj Tipi : Sıva altı monte

Montaj desteği : Gövde

Genişlik : 96 mm

Derinlik : 72 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 430 g

Uygulama Alanları

Endüstriyel tesisler

Ticari bina otomasyonu

Enerji yönetimi projeleri

Alçak ve orta gerilim panoları

Otomasyon sistemleri

Avantajları

Güç kalitesi takibi sayesinde sistem güvenliği ve sürdürülebilirlik

Alarm sistemiyle hızlı müdahale imkanı

Kolay entegrasyon ve yapılandırma

Schneider Electric kalitesiyle uzun ömürlü kullanım
