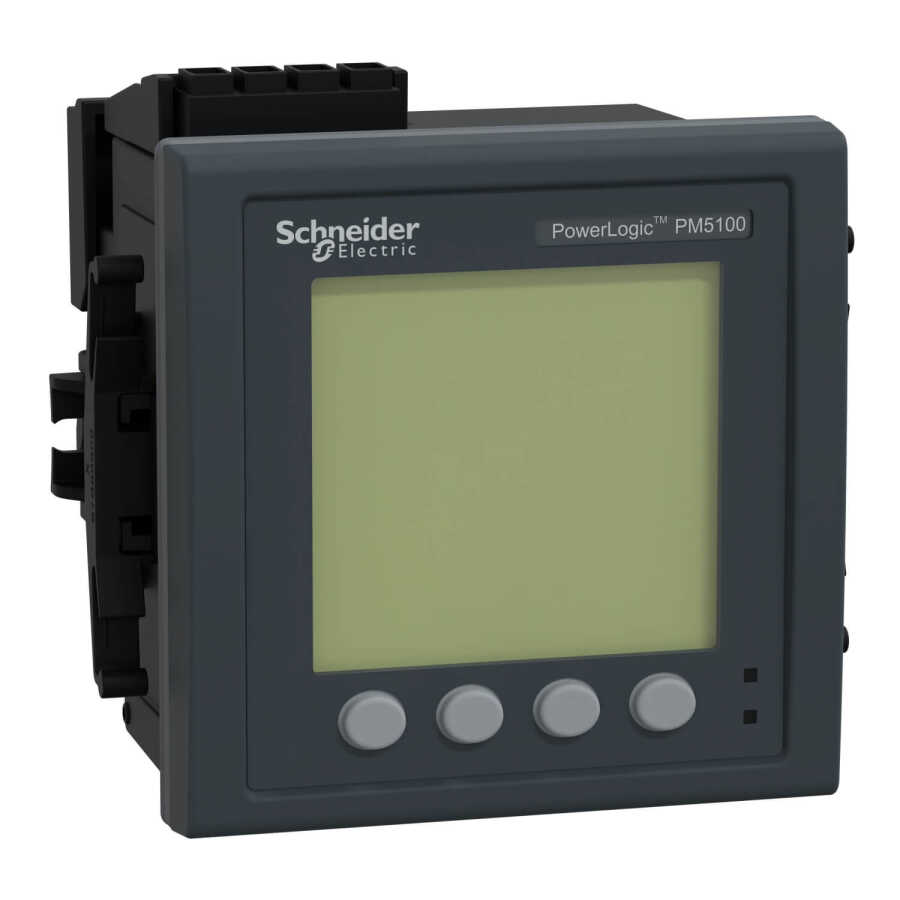

SCHNEIDER METSEPM5110 1DO 31.Harm 15 ALARM PANO MODBUS ENERJİ ANALİZÖRÜ

SCHNEIDER METSEPM5110 1DO 31.Harm 15 ALARM PANO MODBUS ENERJİ ANALİZÖRÜ

Schneider Electric METSEPM5110 PowerLogic enerji analizörü, elektrik panolarında enerji izleme, analiz ve raporlama işlemleri için tasarlanmış yüksek performanslı bir cihazdır. 1 dijital çıkış (1DO), 31. harmonik analizi ve 15'e kadar alarm tanımı ile gelişmiş enerji yönetimi çözümleri sunar. Modbus RTU iletişim protokolüyle uzaktan erişim ve veri toplama işlemleri kolaylıkla gerçekleştirilir.

Teknik Özellikler

Seri : PowerLogic

Ürün Adı : PowerLogic PM5000

Ürün Grubu : PM5110

Ürün Ya da Bileşen Tipi : Güç ölçer

Güç kalitesi analizi : 15. harmoniğe kadar

Cihaz Uygulaması : Güç izleme

Ölçümün tipi :

Akım
Gerilim
Frekans
Güç faktörü
Enerji
Aktif ve reaktif güç

Supply voltage :

90...450 V AC 45...65 Hz
100...300 V DC

Şebeke Frekansı :

50 Hz
60 Hz

Nominal akım (Ir) :

1 A
5 A

Type of network :

1P + N
3P + N
3P

VA cinsinden güç tüketimi : 11 VA -de 415 V

Yerel sinyalleme :

80 ms 120 V AC tipik
100 ms 230 V AC tipik
100 ms 415 V AC tipik
50 ms 125 V DC tipik

Ekran Tipi : Tek renkli grafik LCD

Ekran çözünürlüğü : 128 x 128 piksel

Örnekleme hızı : Döngü başına 64 örnek

Ölçüm akımı : 50…8500 mA

Analog giriş tipi :

Gerilim (impedance 5 MOhm)
Akım (impedance <= 0.3 mOhm)

Ölçüm gerilimi :

35…760 V AC 45...65 Hz fazlar arasında
20…440 V AC 45...65 Hz faz ve nötr arasında

Frekans ölçüm aralığı : 45…65 Hz

Ölçüm doğruluğu :

Aktif enerji +/- %0,5
Reaktif enerji +/- %2
Etkin güç +/- %0,5
Görünen güç +/- %0,5
Frekans +/- %0,05
Güç faktörü +/- 0.5
Akım +/- %0,5
Gerilim +/- %0,5
Görünen enerji +/- %0,5
Reaktif güç +/- %2

Çıkışların sayısı : 1 dijital

Haberleşme port desteği : RS485

Montaj Tipi : Sıva altı monte

Montaj desteği : Gövde

Genişlik : 96 mm

Derinlik : 72 mm

Yükseklik : 96 mm

Ürün Ağırlığı : 380 g

Kullanım Alanları

Endüstriyel tesisler

Enerji santralleri

Ticari binalar

Otomasyon sistemleri

Elektrik panoları ve dağıtım merkezleri

Ürün Avantajları

Gerçek zamanlı izleme: Voltaj, akım, frekans, aktif/reaktif güç, enerji tüketimi gibi tüm elektriksel parametreleri detaylı ölçümleme

Hassas ölçüm: Yüksek doğruluk oranı ile enerji tüketimini şeffaf bir şekilde analiz eder

Uzaktan izleme: Modbus ile SCADA sistemlerine entegre olur

Gelişmiş alarm sistemi: 15 farklı alarm koşuluna göre özelleştirilebilir uyarılar
