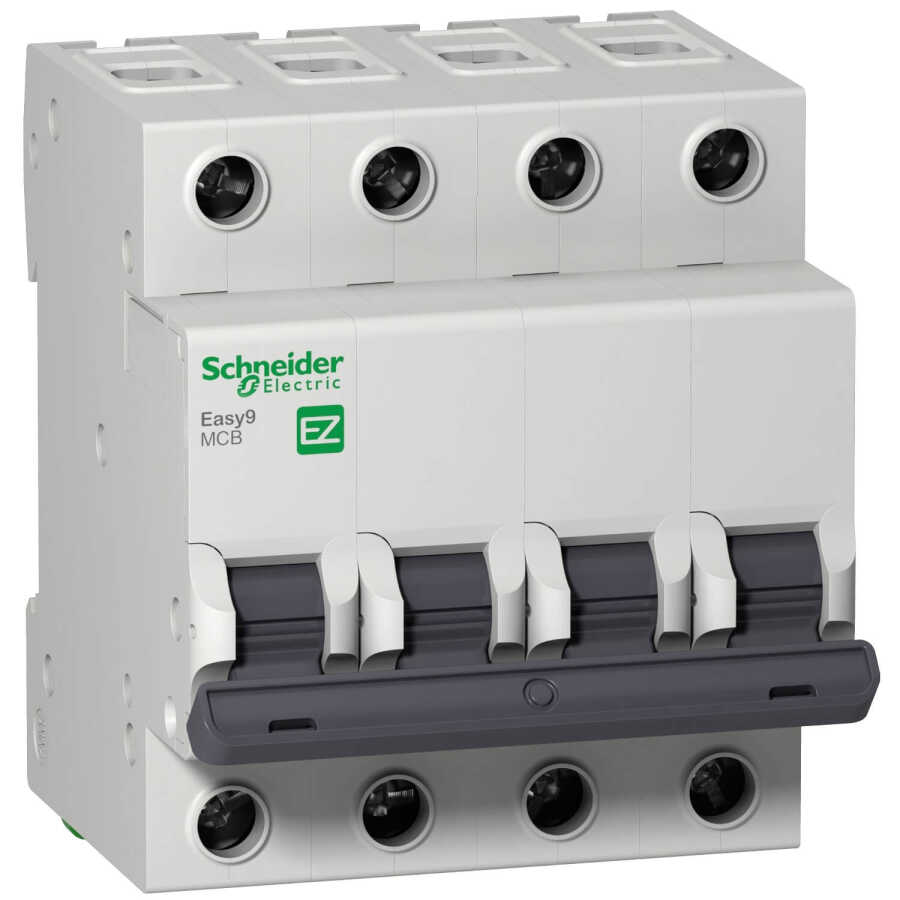

SCHNEIDER EZ9F56410 Easy9 4P 10A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56410 Easy9 4P 10A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric Easy9 EZ9F56410 4P 10A C Tipi Otomatik Sigorta, üç fazlı sistemlerde nötr hattı dahil tüm fazların etkin bir şekilde korunmasını sağlayan, yüksek kaliteli bir otomatik sigortadır. 10 Amper nominal akım kapasitesine sahip bu model, C tipi karakteristik eğrisi sayesinde endüktif yüklerin (örneğin küçük motorlar, kontaktörler, aydınlatma grupları) güvenli çalışmasını destekler. 6kA kısa devre kesme kapasitesiyle hem konut tipi hem de küçük ticari uygulamalarda güvenilirlik sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 10 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Kullanım Alanları

Üç fazlı elektrik panoları

Konut ve küçük ticari tesisatlar

Aydınlatma sistemleri

Otomasyon sistemleri

Küçük motor ve pompa devreleri

Ürün Avantajları

4 kutuplu tasarımı ile tam devre koruması (faz + nötr)

C tipi eğri sayesinde kısa süreli akım dalgalanmalarına karşı tolerans

6kA kesme kapasitesi ile gelişmiş güvenlik

Kompakt ve DIN ray uyumlu yapı ile kolay montaj

Schneider Electric kalitesi ve uzun ömürlü performans

Schneider EZ9F56410 Easy9 4P 10A C Tipi Otomatik Sigorta, üç fazlı hassas devrelerde hem güvenlik hem de dayanıklılık arayan kullanıcılar için ideal bir seçimdir.
