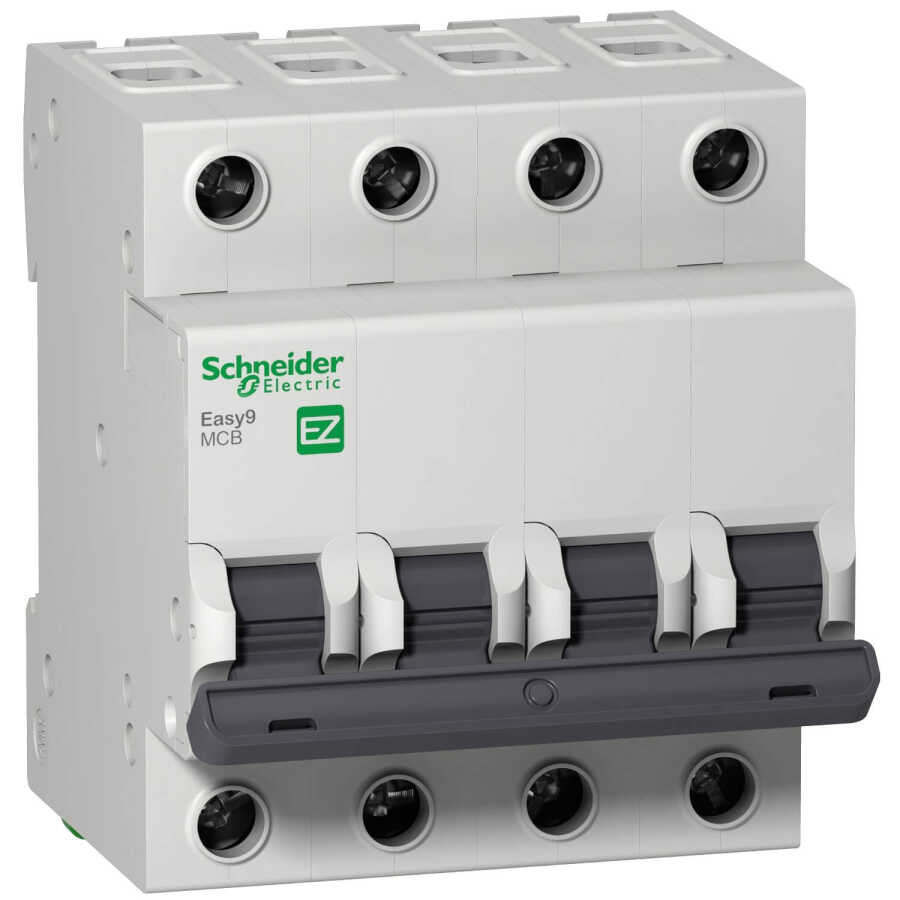

SCHNEIDER EZ9F56420 Easy9 4P 20A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56420 Easy9 4P 20A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric Easy9 EZ9F56420 4P 20A C Tipi Otomatik Sigorta, üç fazlı sistemlerde profesyonel aşırı akım ve kısa devre koruması sağlamak için tasarlanmıştır. 4 kutuplu yapısı sayesinde nötr hattı ile birlikte tüm fazların güvenliğini sağlar. 20 Amper nominal akım kapasitesi ve C tipi karakteristik eğrisi, endüktif yükler (motor, trafo vb.) içeren uygulamalarda yüksek verimlilik sunar. 6kA kısa devre kesme kapasitesiyle ticari ve endüstriyel kullanım için ideal çözümdür.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 20 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Kullanım Alanları

Üç fazlı elektrik panoları

Ticari bina ve iş yerleri

Motor, pompa ve klima sistemleri

Endüstriyel tesisat uygulamaları

Atölye ve küçük sanayi tesisleri

Avantajları

4 kutuplu tasarımı ile tam devre koruması (faz + nötr)

C tipi eğri ile ani akım artışlarında gecikmeli açma – motor koruması için ideal

6kA kısa devre kesme kapasitesi ile yüksek güvenlik

Schneider Electric kalitesi ve uzun ömürlü performans

Kolay montaj ve bakım dostu tasarım

Schneider EZ9F56420 Easy9 4P 20A C Tipi Otomatik Sigorta, ticari ve endüstriyel tesislerinizde güvenilir ve profesyonel bir koruma çözümüdür.
