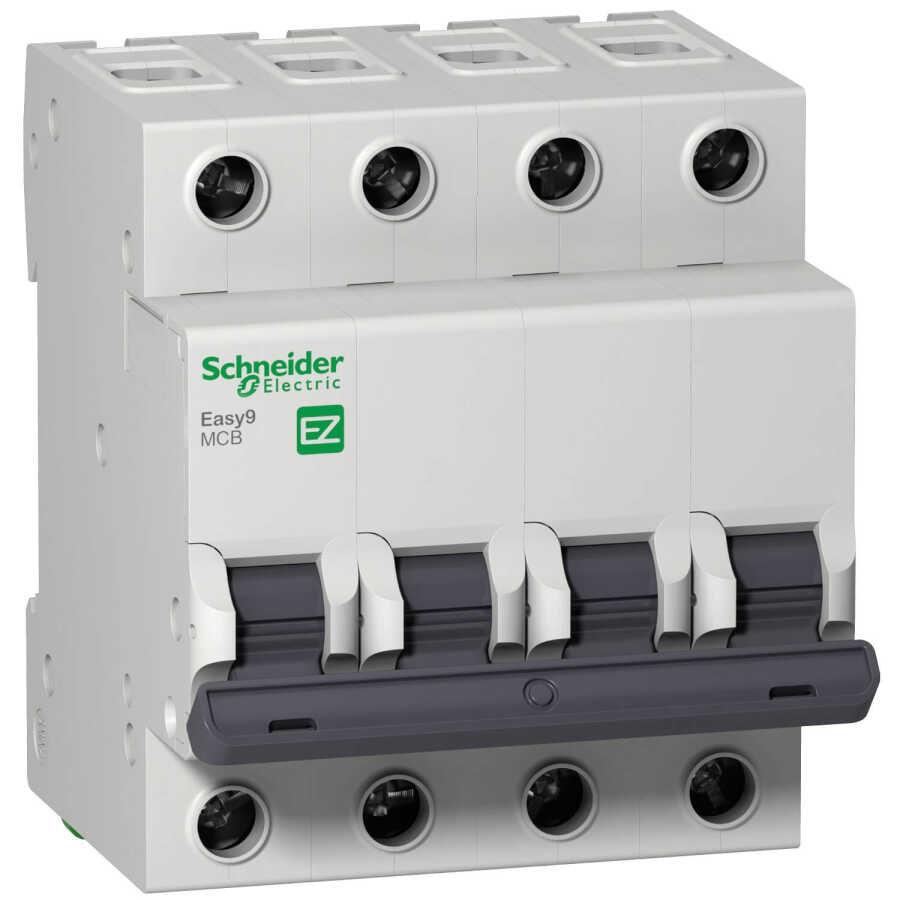

SCHNEIDER EZ9F56406 Easy9 4P 6A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56406 Easy9 4P 6A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric Easy9 EZ9F56406 4P 6A C Tipi Otomatik Sigorta, düşük akımla çalışan üç fazlı sistemlerde yüksek düzeyde güvenlik sunar. 4 kutuplu (3 faz + nötr) yapısı, 6 Amper nominal akımı ve C tipi karakteristiği ile özellikle küçük motorlar, kontrol sistemleri ve hassas elektronik devrelerde güvenilir bir koruma sağlar. 6kA kısa devre kesme kapasitesi sayesinde konut, ticari ve hafif sanayi uygulamalarında emniyetli bir çözüm sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 6 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Kullanım Alanları

Üç fazlı düşük akım devreleri

Otomasyon sistemleri ve kontrol panoları

Aydınlatma ve sinyal devreleri

Küçük motorlar ve kontaktör grupları

Konut ve hafif ticari elektrik sistemleri

Öne Çıkan Avantajlar

4 kutuplu yapı sayesinde faz ve nötr hattında tam koruma

Düşük akım devreleri için ideal 6A nominal akım

C tipi eğri ile endüktif yüklerde güvenli çalışma

6kA kesme kapasitesiyle yüksek kısa devre dayanımı

Schneider Electric kalitesiyle uzun ömür ve güvenlik

Kompakt yapı ile kolay ve hızlı montaj

Schneider EZ9F56406 Easy9 4P 6A C Tipi Otomatik Sigorta, üç fazlı sistemlerde düşük akım ve hassas koruma gereken uygulamalarda ideal çözümdür.
