SCHNEIDER EZ9F43463 Easy9 4P 63A C TİPİ 3kA OTOMATİK SİGORTA

SCHNEIDER EZ9F43463 Easy9 4P 63A C TİPİ 3kA OTOMATİK SİGORTA

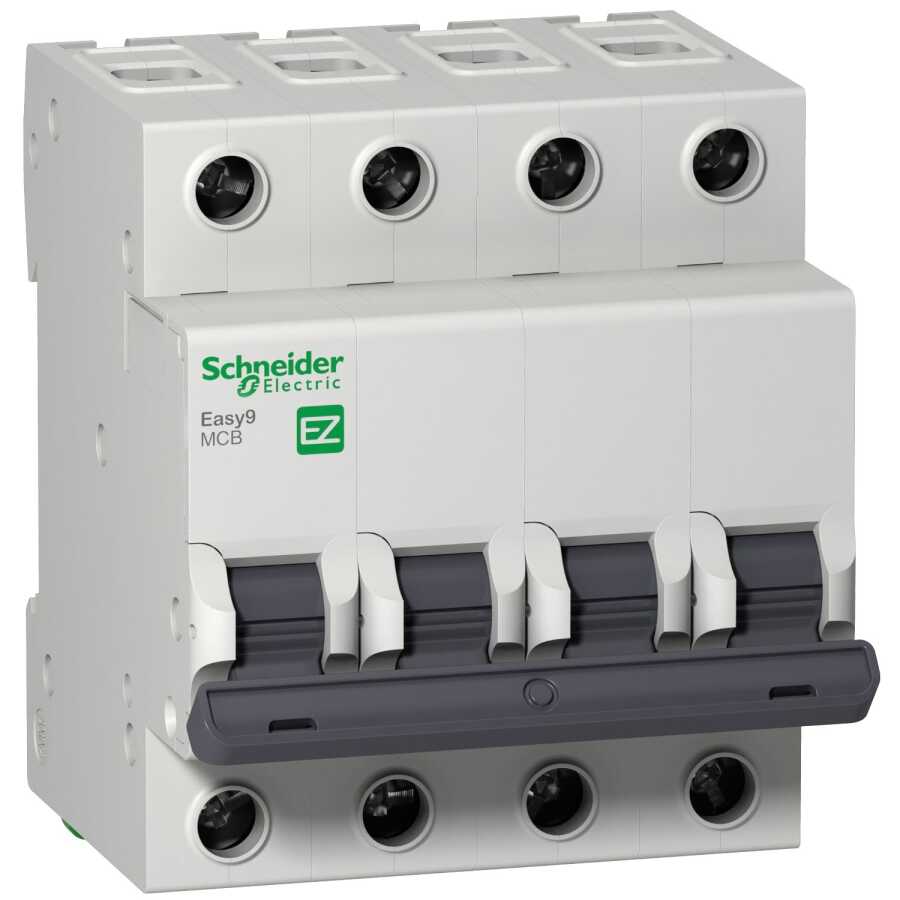

Schneider Electric Easy9 EZ9F43463 4P 63A C Tipi Otomatik Sigorta, dört kutuplu yapısıyla trifaze sistemlerde güçlü koruma sağlar. 63 Amper nominal akım kapasitesi ile yüksek güçlü devrelerde aşırı yük ve kısa devrelere karşı etkin bir güvenlik sunar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 63 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

3000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1
5000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı : 400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

3 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 8

Yükseklik : 81 mm

Genişlik : 72 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 3,5 N.m üst veya alt

C tipi karakteristik yapısı sayesinde ani akım değişimlerinde gecikmeli tepki verir ve endüstriyel cihazlar, motor devreleri ve güç panolarında ideal performans gösterir. 3kA kısa devre kesme kapasitesi ile orta düzey koruma gerektiren uygulamalarda tercih edilir. DIN rayı montajına uygun tasarımıyla hızlı ve kolay kurulum imkânı sağlar.

Schneider Electric’in Easy9 serisinin bir parçası olan bu ürün, dayanıklı yapısı ve uzun ömürlü kullanımıyla güvenliğiniz için en iyi çözümlerden biridir.
