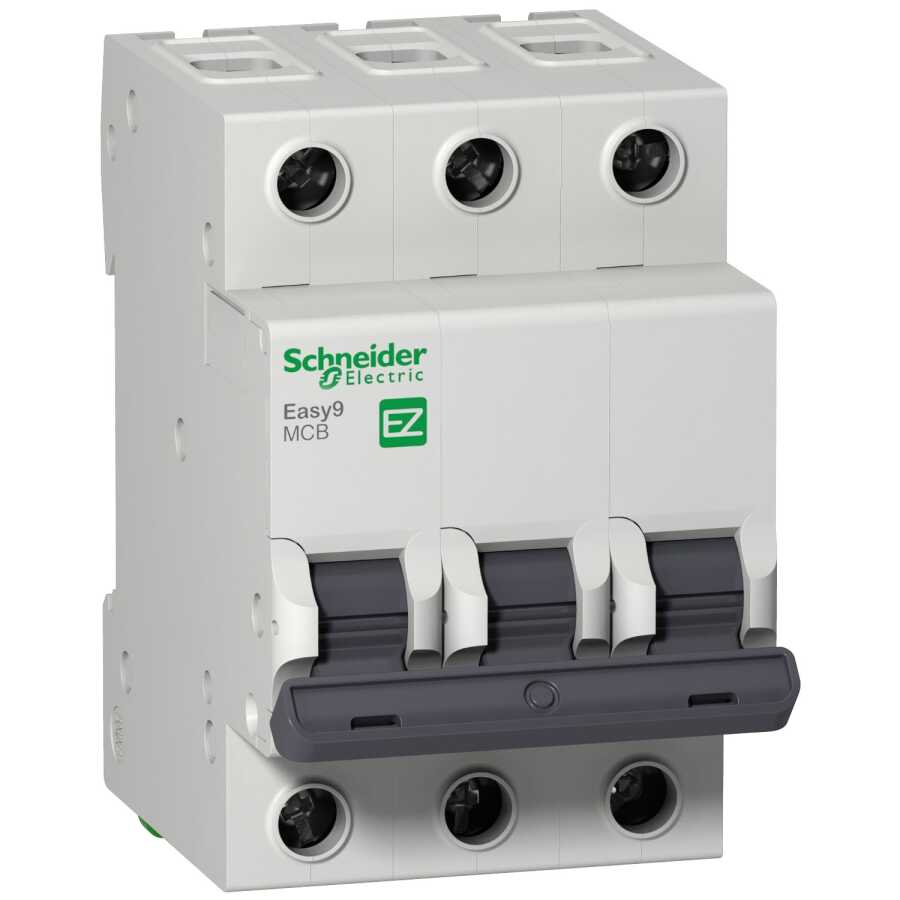

SCHNEIDER EZ9F56306 Easy9 3P 6A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER EZ9F56306 Easy9 3P 6A C TİPİ 6kA OTOMATİK SİGORTA

Schneider Electric EZ9F56306 Easy9, üç fazlı sistemlerde düşük akım ihtiyacı olan devreler için özel olarak tasarlanmış, 3 kutuplu (3P) bir otomatik sigorta modelidir. 6 Amper nominal akım kapasitesi ile hassas sistemlerde üstün koruma sağlar. C tipi karakteristik eğrisi, aydınlatma ve genel priz devrelerinde güvenli açma-kapama performansı sunar. 6kA kısa devre kesme kapasitesi, aşırı akım ve kısa devrelere karşı etkili bir koruma sağlar.

Teknik Özellikler

Seri : Easy9

Cihaz Uygulaması : Dağıtım

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : Easy9 MCB

Kutup : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 6 A

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 220 V AC 50/60 Hz 'e uygunIEC 60898-1
6000 A Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

Şebeke Frekansı : 50 Hz

[Ue] nominal çalışma voltajı :

220 V AC 50/60 Hz
400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

6 kA 100 % x Icn -de 400 V AC 50/60 Hz 'e uygunIEC 60898-1

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunIEC 60898-1

[Uimp] nominal darbe dayanım voltajı : 4 kV 'e uygunIEC 60898-1

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Olmadan

Montaj Tipi : Takılabilir

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 81 mm

Genişlik : 54 mm

Derinlik : 66,5 mm

Renk : Gri (RAL 7035)

Mekanik dayanıklılık : 10000 cycles

Elektrik dayanıklılığı : 4000 cycles

Bağlantılar – terminaller :

Tünel tipi terminal (üst veya alt) 1…25 mm² sert
Tünel tipi terminal (üst veya alt) 1…16 mm² esnek

Sıkma torku : 2 N.m üst veya alt

Ürün Avantajları

Düşük akım koruması (6A): Hassas cihaz ve sistemler için ideal

C tipi eğri: Aydınlatma, priz ve standart yüklerde dengeli çalışma

Yüksek güvenlik: 6kA kesme kapasitesi ile güçlü kısa devre koruması

Kolay montaj: DIN ray uyumlu yapısıyla hızlı kurulum

Dayanıklı yapı: Schneider kalitesiyle uzun ömürlü kullanım

Kullanım Alanları

Otomasyon ve kontrol panoları

Aydınlatma ve sinyalizasyon devreleri

Laboratuvar ve test sistemleri

Küçük ofis ve ev uygulamaları

Üç fazlı, düşük güçlü özel devreler

Neden Schneider Easy9 EZ9F56306?

Schneider Electric Easy9 serisi, elektrik sistemlerinde güvenliği, performansı ve maliyet avantajını bir araya getirir. EZ9F56306 modeli, 6A kapasitesi ile düşük akımlı sistemlerde yüksek hassasiyetli koruma sunar. C tipi eğrisi ile yaygın yükler için ideal tepki süresi sunarken, 6kA kısa devre kapasitesi ile kritik devrelerin güvenliğini garanti altına alır.
