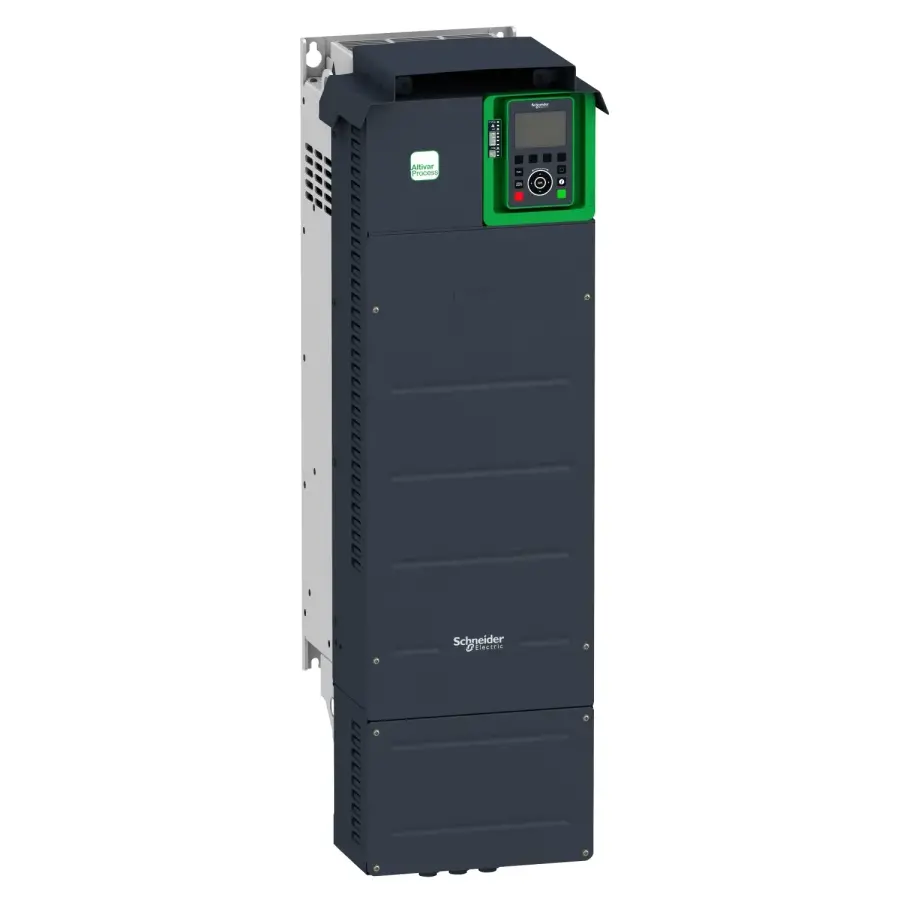

SCHNEIDER ATV930D90N4 90 kW 400/480V TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTELİ

SCHNEIDER ATV930D90N4 90 kW 400/480V TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTELİ

Schneider ATV930D90N4 model hız kontrol cihazı, 90 kW güç kapasitesi, 400/480V trifaze giriş voltajı ve entegre fren ünitesi ile endüstriyel motor kontrolü uygulamalarında üstün performans sunar. Schneider Electric’in Altivar Process ATV900 serisine ait bu model, özellikle yüksek performans ve enerji verimliliği gerektiren uygulamalar için tasarlanmıştır.

Teknik Özellikler

Ürün serisi : Altivar Process ATV900

Cihaz Uygulaması : Endüstriyel uygulama

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Ürün varış yeri :

Senkron motorlar
Asenkron motorlar

Ürüne özel uygulama : Endüstriyel proses

Model :

Standart tip
Frenleme ünitesi ile

Şebeke faz sayısı : 3 faz

Montaj Tipi : Duvara monte

Haberleşme Port Protokolü :

Ethernet/IP
Modbus seri
Modbus TCP

[Us] nominal besleme gerilimi : 380...480 V % - 15...10

Sürekli çıkış akımı :

173 A -de 2,5 kHz için normal şart
145 A -de 2,5 kHz için Ağır şart

EMC filtresi :

Entegre
EMC plaka seçeneği ile

IP koruma sınıfı : IP21

Koruma sınıfı : UL tip 1

Seçenek modülü :

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
iletişim modülü için Ethernet Powerlink

Dijital giriş lojiği : 16 önceden ayarlı hız

Motor gücü kW :

90,0 kW için normal şart
75,0 kW için Ağır şart

Asenkron motor kontrol profili :

Sabit tork standartı
Optimum moment modu
Değişken moment standardı

Senkron motor kontrol profili :

Sabit mıknatıslı motor
Senkronize relüktans motor

Maksimum çıkış frekansı : 599 Hz

Anahtarlama frekansı :

1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile

Nominal anahtarlama frekansı : 2,5 kHz

Hat akımı :

156,2 A -de 380 V (normal şart)
134,3 A -de 380 V (Ağır şart)
135,8 A -de 480 V (normal şart)
118,1 A -de 480 V (Ağır şart)

Görünen güç :

112,9 kVA -de 480 V (normal şart)
98,2 kVA -de 480 V (Ağır şart)

Maksimum geçici akım :

207,6 A süresince 60 s (normal şart)
217,5 A süresince 60 s (Ağır şart)

Şebeke Frekansı : 50...60 Hz

Muhtemel hat Isc : 50 kA

Dijital giriş sayısı : 10

Dijital giriş tipi :

DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm

Dijital çıkış sayısı : 2

Dijital çıkış tipi :

Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA

Analog giriş sayısı : 3

Analog giriş tipi :

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit

Analog çıkış sayısı : 2

Analog çıkış tipi :

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

Röle çıkış sayısı : 3

Röle çıkış tipi :

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Maksimum anahtarlama akımı :

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Fiziksel arayüz :

Ethernet
2 telli RS 485

Konnektör Tipi :

2 RJ45
1 RJ45

Erişim yöntemi : Slave Modbus TCP

İletim hızı :

10, 100 Mbit
4,8 kbps
9600 bit/s
19200 bit/s

İletim çerçevesi : RTU

Adreslerin sayısı : 1…247

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz

Polarizasyon tipi : Empedans yok

4 kadranlı çalışma mümkün : Doğru

Hızlanma ve yavaşlama rampaları : 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir

Genişlik : 290 mm

Yükseklik : 922 mm

Derinlik : 325,5 mm

Ürün ağırlığı : 59,5 kg

Kullanım Alanları

Pompa ve fan sistemleri

Konveyör hatları

Kompresörler

Proses kontrol sistemleri

Ağır sanayi ve otomasyon uygulamaları

Neden ATV930D90N4?

Schneider Electric’in sunduğu bu hız kontrol cihazı, yüksek tork kontrolü, gelişmiş motor koruma özellikleri ve uzaktan izleme imkanı sayesinde hem bakım maliyetlerini azaltır hem de üretim hattının verimliliğini artırır. Ayrıca, fren ünitesi sayesinde ani duruşlar gereken sistemlerde yüksek güvenlik ve hassasiyet sunar.
