SSCHNEIDER ATV930D18N4 18.5 kW 400/480V TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTELİ

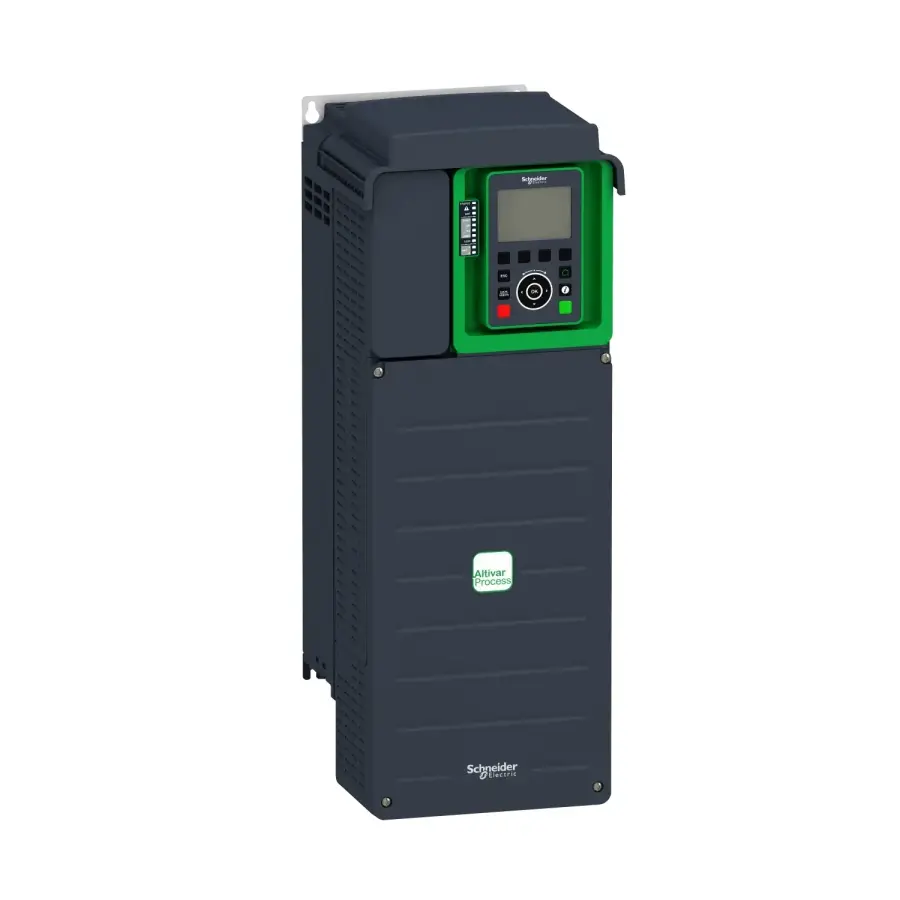

SCHNEIDER ATV930D18N4 18.5 kW 400/480V TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTELİ

Schneider ATV930D18N4, 18.5 kW gücünde, 400V/480V trifaze hız kontrol cihazıdır ve fren ünite desteği ile yüksek performanslı bir çözüm sunar. Endüstriyel uygulamalarda motor hız kontrolü için güçlü bir seçenek olan bu cihaz, verimli hız yönetimi, enerji tasarrufu ve güvenilir frenleme özellikleri ile öne çıkar. Elektriksel sistemlerinizi optimize ederek, üretkenliği artırır ve bakım maliyetlerini azaltır.

Teknik Özellikler

Ürün serisi : Altivar Process ATV900

Ürüne özel uygulama : Endüstriyel proses

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Model :

Frenleme ünitesi ile
Standart tip

Cihaz Uygulaması : Endüstriyel uygulama

Ürün varış yeri :

Asenkron motorlar
Senkron motorlar

Şebeke faz sayısı : 3 faz

Montaj Tipi : Duvara monte

Sürekli çıkış akımı :

39,2 A -de 4 kHz için normal şart
31,7 A -de 4 kHz için Ağır şart

Haberleşme Port Protokolü :

Modbus TCP
Ethernet/IP
Modbus seri

Seçenek modülü :

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
iletişim modülü için Ethernet Powerlink

[Us] nominal besleme gerilimi : 380...480 V % - 15...10

[Us] Nominal Besleme Gerilimi : 380...480 V

Bağıl simetrik şebeke gerilimi toleransı : 10 %

Bağıl simetrik ağ frekansı toleransı : 5 %

Nominal çıkış akımı : 39,2 A

Motor gücü kW :

18,5 kW için normal şart
15,0 kW için Ağır şart

EMC filtresi :

Entegre
EMC plaka seçeneği ile

IP koruma sınıfı : IP21

Koruma sınıfı : UL tip 1

Elektrikli bağlantı :

Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 10...16 mm²/AWG 8...AWG 6
Motor: vidalı terminal 10...16 mm²/AWG 8...AWG 6
DC barası: vidalı terminal 10...16 mm²/AWG 8...AWG 6

İletim hızı :

10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Değiştirme modu : Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

Yerel diagnostik: 3 LED (tek/iki renkli)
Dahili haberleşme durumu: 5 LED (iki renkli)
Haberleşme modülü durumu: 2 LED (iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)

Giriş uyumluluğu :

DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2

Dijital giriş lojiği :

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)

Örnekleme süresi :

2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

Doğruluk :

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

Doğrusallık hatası :

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş
AQ1, AQ2: +/- % 0,2 için analog çıkış

Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Yalıtım : Güç ve kontrol arasındaki terminaller

Dijital giriş sayısı : 10

Dijital giriş tipi :

DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm

Dijital giriş lojiği : 16 önceden ayarlı hız

Dijital çıkış sayısı : 2

Dijital çıkış tipi :

Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 Ma

Analog giriş sayısı : 3

Analog giriş tipi :

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit

Analog çıkış sayısı : 2

Analog çıkış tipi :

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

Röle çıkış sayısı : 3

Röle çıkış tipi :

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Maksimum anahtarlama akımı :

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Fiziksel arayüz :

Ethernet
2 telli RS 485

Konnektör Tipi :

2 RJ45
1 RJ45

Erişim yöntemi : Slave Modbus TCP

İletim hızı :

10, 100 Mbit
4,8 kbps
9600 bit/s
19200 bit/s

İletim çerçevesi : RTU

Adreslerin sayısı : 1…247

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz

Polarizasyon tipi : Empedans yok

4 kadranlı çalışma mümkün : Doğru

Asenkron motor kontrol profili :

Sabit tork standartı
Değişken moment standardı
Optimum moment modu

Senkron motor kontrol profili :

Sabit mıknatıslı motor
Senkronize relüktans motor

Maksimum çıkış frekansı : 599 Hz

Hızlanma ve yavaşlama rampaları : 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir

Motor kayma kompanzasyonu :

Ayarlanabilir
Otomatik her türlü yük
Sürekli mıknatıslı motor yasasında bulunmaz
Bastırılabilir

Anahtarlama frekansı :

2...16 kHz ayarlanabilir
4...16 kHz değer kaybı faktörü ile

Nominal anahtarlama frekansı : 4 kHz

Durana kadar frenleme : DC enjeksiyon ile

Fren kesici entegre : Doğru

Hat akımı :

33,4 A -de 380 V (normal şart)
27,7 A -de 380 V (Ağır şart)
28,9 A -de 480 V (normal şart)
24,4 A -de 480 V (Ağır şart)

Maksimum Giriş Akımı : 33,4 A

Maksimum çıkış voltajı : 480,0 V

Görünen güç :

24 kVA -de 480 V (normal şart)
20,3 kVA -de 480 V (Ağır şart)

Maksimum geçici akım :

47 A süresince 60 s (normal şart)
47,6 A süresince 60 s (Ağır şart)

Şebeke Frekansı : 50...60 Hz

Muhtemel hat Isc : 50 kA

Yüksek aşırı yükte temel yük akımı : 31,7 A

Düşük aşırı yükte temel yük akımı : 39,2 A

W cinsinden güç dağılımı :

Doğal konveksiyon: 67 W -de 380 V 4 kHz
Zorlamalı konveksiyon: 460 W -de 380 V 4 kHz

Genişlik : 211 mm

Yükseklik : 545,9 mm

Derinlik : 235 mm

Ürün ağırlığı : 14,2 kg

Kullanım Alanları

Endüstriyel Otomasyon: Schneider ATV930D18N4, üretim hatları, otomatik makineler ve robotik sistemlerde güvenilir hız kontrolü sağlar.

HVAC Sistemleri: Isıtma, havalandırma ve iklimlendirme sistemlerinde motor hızlarını optimize eder ve enerji verimliliği sağlar.

Pompa ve Fan Sistemleri: Pompa ve fanlarda hız kontrolü yaparak, enerji tasarrufu sağlarken, sistemin verimli çalışmasını temin eder.

Makine Kontrolü: CNC makineleri, taşıma bantları ve diğer endüstriyel makinelerde yüksek performanslı hız kontrolü sağlar.

Frenleme Uygulamaları: Fren ünitesinin sağladığı güvenli ve hızlı durdurma özelliği, özellikle yüksek hızda çalışan makinelerde güvenliği artırır.

Neden Schneider ATV930D18N4?

Schneider ATV930D18N4, endüstriyel otomasyon sistemleri için güçlü ve verimli bir hız kontrol cihazıdır. 18.5 kW gücündeki motorları verimli şekilde kontrol ederken, fren ünite desteği sayesinde güvenli duruş sağlar. Yüksek verimliliği ve dayanıklı yapısı ile, endüstriyel uygulamalarda yüksek performans gösterir. IP20 koruma sınıfı, cihazın güvenli kullanımını temin eder ve montaj kolaylığı sunar.

Schneider ATV930D18N4, endüstriyel uygulamalarda motor hızını yüksek hassasiyetle kontrol ederken, fren ünite desteği ile güvenli bir duruş sağlar. Enerji verimliliği, dayanıklı yapısı ve yüksek performansıyla, işletmenizin verimliliğini artırır ve enerji maliyetlerini düşürür.
