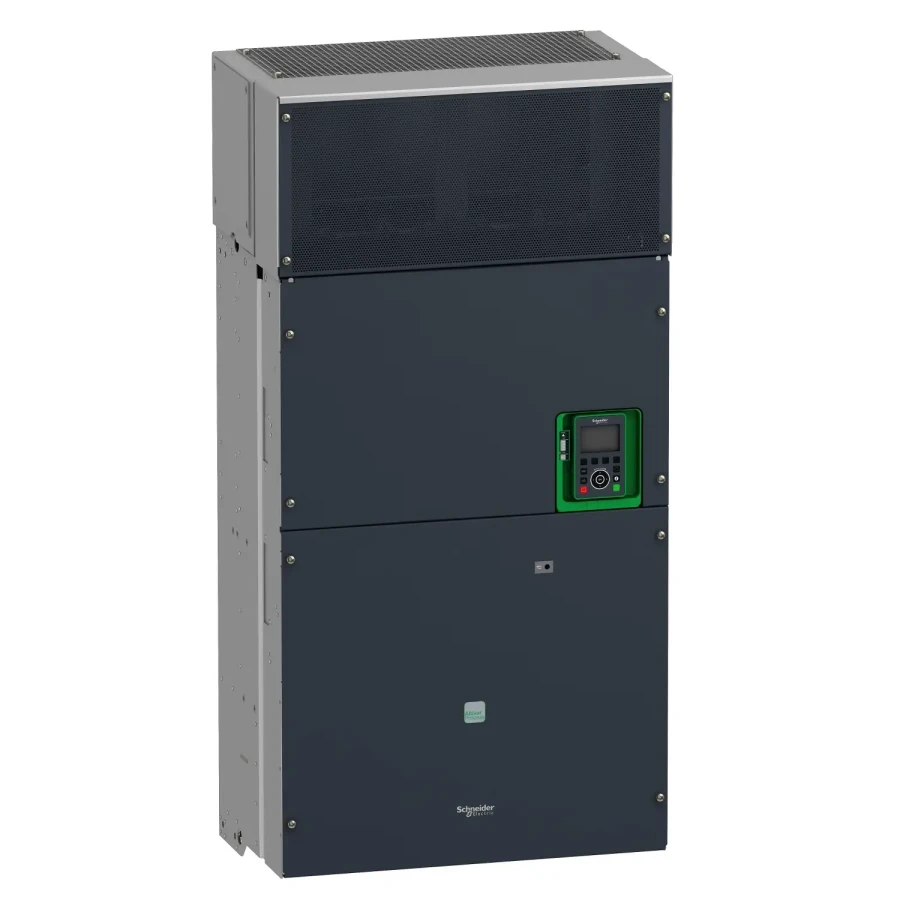

SCHNEIDER ATV930C25N4C 250 kW TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTESİZ

SCHNEIDER ATV930C25N4C 250 kW TRİFAZE HIZ KONTROL CİHAZI FREN ÜNİTESİZ

SCHNEIDER ATV930C25N4C, yüksek güçlü motor kontrol uygulamaları için özel olarak tasarlanmış, 250 kW kapasiteli trifaze hız kontrol cihazıdır. Altivar Process ATV900 serisinin bu modeli, enerji verimliliğini artırırken sistem performansını optimize eder. Fren ünitesi içermeyen yapısı ile genel amaçlı motor uygulamalarında kullanıma uygundur. Ağ bağlantısı, entegre koruma sistemleri ve gelişmiş motor kontrol algoritmaları sayesinde endüstriyel otomasyon projelerinde güvenle tercih edilir.

Teknik Özellikler

Ürün serisi : Altivar Process ATV900

Ürüne özel uygulama : Endüstriyel proses

Ürün Ya da Bileşen Tipi : Değişken hızlı sürücü

Model :

Standart tip
Fren kesicisiz

Cihaz Uygulaması : Endüstriyel uygulama

Ürün varış yeri :

Senkron motorlar
Asenkron motorlar

Şebeke faz sayısı : 3 faz

Montaj Tipi : Duvara monte

Sürekli çıkış akımı :

481 A -de 2,5 kHz için normal şart
387 A -de 2,5 kHz için Ağır şart

Haberleşme Port Protokolü :

Modbus seri
Ethernet/IP
Modbus TCP

Seçenek modülü :

Yuva A: iletişim modülü için Profibus DP V1
Yuva A: iletişim modülü için Profinet
Yuva A: iletişim modülü için DeviceNet
Yuva A: iletişim modülü için EtherCAT
Yuva A: iletişim modülü için CANopen daisy zinciri RJ45
Yuva A: iletişim modülü için CANopen SUB-D 9
Yuva A: iletişim modülü için CANopen vidalı terminaller
Yuva A/yuva B/yuva C: dijital ve analog G/Ç genişletme modülü
Yuva A/yuva B/yuva C: çıkış rölesi genişletme modülü
Yuva B: 5/12 V dijital enkoder arayüz modülü
Yuva B: analog enkoder arayüz modülü
Yuva B: çözücü enkoder arayüz modülü
iletişim modülü için Ethernet Powerlink

[Us] nominal besleme gerilimi : 380...480 V % - 15...10

[Us] Nominal Besleme Gerilimi : 380...480 V

Bağıl simetrik şebeke gerilimi toleransı : 10 %

Bağıl simetrik ağ frekansı toleransı : 5 %

Nominal çıkış akımı : 481,0 A

Motor gücü kW :

250,0 kW için normal şart
200,0 kW için Ağır şart

EMC filtresi :

Entegre
EMC plaka seçeneği ile

IP koruma sınıfı : IP21

Koruma sınıfı : UL tip 1

Elektrikli bağlantı :

Kontrol: vidalı terminal 0,5...1,5 mm²/AWG 20...AWG 16
Hat tarafı: vidalı terminal 4 x 185 mm²/3 x 350 kcmil
Motor: vidalı terminal 4 x 185 mm²/3 x 350 kcmil
DC barası: vidalı terminal 4 x 185 mm²/3 x 350 kcmil

İletim hızı :

10, 100 Mbit/sn için Ethernet IP/Modbus TCP
4,8, 9,6, 19,2, 38,4 kbit/sn için Modbus seri

Değiştirme modu : Yarım duplex, tam duplex, otomatik anlaşma Ethernet IP/Modbus TCP

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz için Modbus seri

Polarizasyon tipi : Empedans yok için Modbus seri

Adreslerin sayısı : 1…247 için Modbus seri

Besleme :

Dijital girişler için harici besleme: 24 V DC (19…30 V), <1,25 mA, koruma tipi: aşırı yük ve kısa devre koruması
Referans potansiyometre için dahili besleme (1 - 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, koruma tipi: aşırı yük ve kısa devre koruması
Dijital girişler ve STO için dahili besleme: 24 V DC (21…27 V), <200 mA, koruma tipi: aşırı yük ve kısa devre koruması

Yerel sinyalleme :

Yerel diagnostik: 3 LED (tek/iki renkli)
Gerilimin varlığı: 1 LED (kırmızı)
Dahili haberleşme durumu: 3 LED (iki renkli)
Haberleşme modülü durumu: 4 LED (iki renkli)

Giriş uyumluluğu :

DI1...DI8: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2
DI7, DI8: darbe girişi seviye 1 PLC 'e uygunIEC 65A-68
STOA, STOB: Dijital giriş seviye 1 PLC 'e uygunIEC 61131-2

Dijital giriş lojiği :

Pozitif lojik (kaynak) (DI1...DI8), < 5 V (durum 0), > 11 V (durum 1)
Negatif lojik (blok) (DI1...DI8), > 16 V (durum 0), < 10 V (durum 1)
Pozitif lojik (kaynak) (DI7, DI8), < 0,6 V (durum 0), > 2,5 V (durum 1)
Pozitif lojik (kaynak) (STOA, STOB), < 5 V (durum 0), > 11 V (durum 1)

Örnekleme süresi :

2 ms +/- 0,5 msn (DI1...DI8) - Dijital giriş
5 ms +/- 1 ms (DI7, DI8) - darbe girişi
1 ms +/- 1 ms (AI1, AI2, AI3) - analog giriş
5 ms +/- 1 ms (AQ1, AQ2) - analog çıkış

Doğruluk :

+/- % 0,6 AI1, AI2, AI3 60 °C sıcaklık değişimi için analog giriş
+/- 1 % AQ1, AQ2 60 °C sıcaklık değişimi için analog çıkış

Doğrusallık hatası :

AI1, AI2, AI3: maksimum değerin +/- % 0,15'i için analog giriş

AQ1, AQ2: +/- % 0,2 için analog çıkış

Yenileme süresi : Röle çıkışı (R1, R2, R3): 5 ms (+/- 0,5 msn)

Yalıtım : Güç ve kontrol arasındaki terminaller

Dijital giriş sayısı : 10

Dijital giriş tipi :

DI1...DI8 programlanabilir, 24 V DC (<= 30 V), empedans: 3,5 kOhm
DI7, DI8 darbe girişi olarak programlanabilir: 0…30 kHz, 24 V DC (<= 30 V)
STOA, STOB güvenli tork kapatma, 24 V DC (<= 30 V), empedans: > 2,2 kOhm

Dijital giriş lojiği : 16 önceden ayarlı hız

Dijital çıkış sayısı : 2

Dijital çıkış tipi :

Lojik çıkış DQ+ 0…1 kHz <= 30 V DC 100 mA
Darbe çıkışı olarak programlanabilir DQ+ 0…30 kHz <= 30 V DC 20 mA
Lojik çıkış DQ- 0…1 kHz <= 30 V DC 100 mA

Analog giriş sayısı : 3

Analog giriş tipi :

AI1, AI2, AI3 yazılım-yapılandırılabilir gerilim: 0...10 V DC, empedans: 30 kOhm, çözünürlük 12 bit
AI1, AI2, AI3 yazılım-yapılandırılabilir akım: 0...20 mA/4...20 mA, empedans: 250 Ohm, çözünürlük 12 bit

Analog çıkış sayısı : 2

Analog çıkış tipi :

Yazılım-yapılandırılabilir gerilim AQ1, AQ2: 0...10 V DC empedans 470 Ohm, çözünürlük 10 bit
Yazılım-yapılandırılabilir akım AQ1, AQ2: 0...20 mA empedans 500 Ohm, çözünürlük 10 bit

Röle çıkış sayısı : 3

Röle çıkış tipi :

Yapılandırılabilir röle lojiki R1: hata rölesi NA/NK elektriksel dayanıklılık 100000 cycles
Yapılandırılabilir röle lojiki R2: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles
Yapılandırılabilir röle lojiki R3: sekans rölesi NA elektriksel dayanıklılık 1000000 cycles

Maksimum anahtarlama akımı :

Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 250 V AC
Röle çıkışı R1 üzerinde dirençli yük, cos phi = 1: 3 A -de 30 V DC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R1 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde dirençli yük, cos phi = 1: 5 A -de 30 V DC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 250 V AC
Röle çıkışı R2, R3 üzerinde endüktif yük, cos phi = 0,4 ve L/R = 7 ms: 2 A -de 30 V DC

Minimum anahtarlama akımı : Röle çıkışı R1, R2, R3: 5 mA -de 24 V DC

Fiziksel arayüz :

Ethernet
2 telli RS 485

Konnektör Tipi :

2 RJ45
1 RJ45

Erişim yöntemi : Slave Modbus TCP

İletim hızı :

10, 100 Mbit
4,8 kbps
9600 bit/s
19200 bit/s

İletim çerçevesi : RTU

Adreslerin sayısı : 1…247

Veri biçimi : 8 bit, yapılandırılabilir tek, çift veya paritesiz

Polarizasyon tipi : Empedans yok

4 kadranlı çalışma mümkün : Yanlış

Asenkron motor kontrol profili :

Değişken moment standardı
Sabit tork standartı
Optimum moment modu

Senkron motor kontrol profili :

Sabit mıknatıslı motor
Senkronize relüktans motor

Maksimum çıkış frekansı : 599 Hz

Hızlanma ve yavaşlama rampaları : 0,01...9999 sn arasında ayrı olarak doğrusal ayarlanabilir

Motor kayma kompanzasyonu :

Ayarlanabilir
Bastırılabilir
Otomatik her türlü yük
Sürekli mıknatıslı motor yasasında bulunmaz

Anahtarlama frekansı :

1...8 kHz ayarlanabilir
2,5...8 kHz değer kaybı faktörü ile

Nominal anahtarlama frekansı : 2,5 kHz

Durana kadar frenleme : DC enjeksiyon ile

Hat akımı :

451,0 A -de 380 V (normal şart)
365,0 A -de 380 V (Ağır şart)
366,0 A -de 480 V (normal şart)
301,0 A -de 480 V (Ağır şart)

Maksimum Giriş Akımı : 451,0 A

Maksimum çıkış voltajı : 480,0 V

Görünen güç :

279 kVA -de 480 V (normal şart)
229 kVA -de 480 V (Ağır şart)

Maksimum geçici akım :

577 A süresince 60 s (normal şart)
581 A süresince 60 s (Ağır şart)

Şebeke Frekansı : 50...60 Hz

Muhtemel hat Isc : 50 kA

Yüksek aşırı yükte temel yük akımı : 387,0 A

Düşük aşırı yükte temel yük akımı : 481,0 A

W cinsinden güç dağılımı :

Zorlamalı konveksiyon: 5773 W -de 380 V 2,5 kHz
Doğal konveksiyon: 606 W -de 380 V 2,5 kHz

Koruma tipi :

Termal koruma: motor
Güvenli tork kapatma: motor
Motor fazı kesme: motor
Termal koruma: sürücü
Güvenli tork kapatma: sürücü
Aşırı ısınma: sürücü
Çıkış fazları ve toprak arasındaki aşırı akım: sürücü
Çıkış geriliminin aşırı yükü: sürücü
Kısa devre koruması: sürücü
Motor fazı kesme: sürücü
DC veriyolunda aşırı gerilimler: sürücü
Hat besleme aşırı gerilimi: sürücü
Hat besleme düşük gerilimi: sürücü
Hat besleme faz kaybı: sürücü
Aşırı hız: sürücü
Kontrol devresinde kesme: sürücü

Genişlik : 598 mm

Yükseklik : 1195 mm

Derinlik : 380 mm

Ürün ağırlığı : 203 kg

Yalıtım direnci : > 1 MOhm 1 dakika için topraklamaya 500 V DC

Gürültü seviyesi : 76 dB 'e uygun86/188/EEC

Titreşim direnci :

1,5 mm tepeden tepeye (f= 2…13 Hz) conforming to IEC 60068-2-6

1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6

Avantajları

250 kW yüksek güç kapasitesi ile büyük sistemlerde güvenilir motor kontrolü

Entegre enerji verimliliği izleme ve otomatik motor uyarlama

Gelişmiş koruma fonksiyonları (aşırı akım, düşük voltaj, motor arızası vb.)

Kullanıcı dostu arayüz ve uzaktan yönetim seçenekleri

Modüler tasarım ile kolay bakım ve esnek kurulum

Kullanım Alanları

Su ve atık su arıtma tesisleri

Endüstriyel pompa ve fan sistemleri

Malzeme taşıma ve konveyör hatları

HVAC uygulamaları

Ağır sanayi ve üretim hatları
