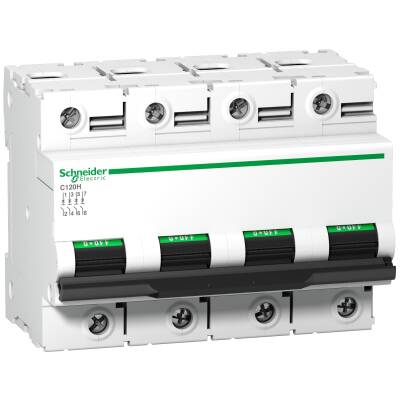

SCHNEIDER A9N18479 C120H 4P 80A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18479 C120H 4P 80A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18479 C120H Serisi 4 Kutuplu 80A C Tipi Otomatik Sigorta, yüksek akım taşıma kapasitesi ve gelişmiş devre koruma özellikleriyle özellikle sanayi tesisleri, ticari yapılar ve büyük elektrik panoları için ideal bir çözümdür. 4 kutuplu yapısı sayesinde trifaze sistemlerde etkin koruma sağlar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 4P

Korumalı kutupların sayısı : 4

[In] nominal akım : 80 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 500 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
<= 500 V DC
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 50 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 500 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 12

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 108 mm

Ürün Ağırlığı : 0,82 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Endüstriyel tesis ve fabrikalar

Alçak gerilim elektrik panoları

Trifaze sistemler

Otomasyon panoları

Ticari bina uygulamaları

C Tipi Sigortaların Avantajları

C tipi devre kesiciler, normal yüklenmelerin dışında ani aşırı akımlara karşı orta seviyede tepki verir. Bu sayede motorlar, kompakt makineler ve endüstriyel ekipmanlar gibi sistemlerin korunmasında idealdir. Ani yükselen kalkış akımlarına karşı koruma sağlar, gereksiz açmaları önler.

Neden SCHNEIDER A9N18479 Tercih Edilmeli?

Yüksek kaliteli ve uzun ömürlü Schneider Electric markası

Yüksek kısa devre kesme kapasitesi (10kA)

4 kutuplu yapısıyla geniş kapsamlı devre koruması

CE ve IEC sertifikaları ile uluslararası güvenlik standartlarına tam uyum

Kolay kurulum, güvenli kullanım

SCHNEIDER A9N18479 C120H 4P 80A C Tipi Otomatik Sigorta, güçlü performansı ve dayanıklılığı sayesinde ağır hizmet tipi elektrik sistemleri için ideal bir tercihtir. Güçlü koruma, güvenli devreler ve uzun ömürlü kullanım arayan profesyoneller için vazgeçilmez bir üründür.
