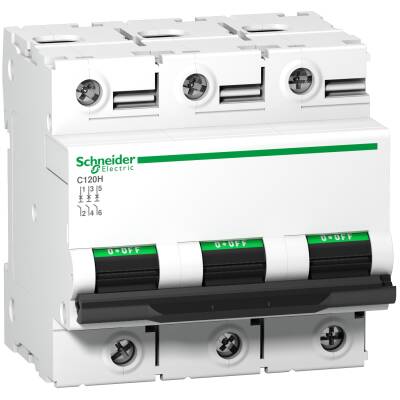

SCHNEIDER A9N18469 C120H 3P 100A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18469 C120H 3P 100A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18469 C120H 3P 100A Otomatik Sigorta, yüksek akım taşıyan trifaze sistemlerde güvenilir devre koruması sunar. C Tipi karakteristik yapısıyla, ani aşırı akımlara karşı etkili koruma sağlayarak motorlar, kompakt makineler ve ticari yük devreleri için ideal çözümdür.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 100 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

15000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 375 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

<= 375 V DC
380...415 V AC 50/60 Hz
220...240 V AC 50/60 Hz
440 V AC 50/60 Hz
230...400 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

7500 A 50 % 'e uygunEN/IEC 60898-1 - 400 V AC 50/60 Hz
5 kA 50 % 'e uygunEN/IEC 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 375 V DC

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 9

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 81 mm

Ürün Ağırlığı : 0,615 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Ayrı blok

C Tipi Sigorta Nedir?

C tipi otomatik sigortalar, kalkış akımı yüksek olan cihazların kullanıldığı sistemlerde idealdir. Orta seviyede manyetik tepki süresine sahiptir, bu sayede ani akım artışlarında koruma sağlarken gereksiz açmaları da önler. Endüstriyel uygulamalarda yaygın olarak tercih edilir.

Kullanım Alanları

Endüstriyel elektrik panoları

Trifaze motor koruma sistemleri

Otomasyon ve kontrol panoları

Ticari bina tesisatları

Yüksek güçlü ekipman beslemeleri

Neden SCHNEIDER A9N18469?

Yüksek kısa devre kesme kapasitesi (10kA) ile güvenli koruma

Schneider Electric kalitesi ve dayanıklılığı

3 kutuplu yapı sayesinde trifaze sistemlerde tam koruma

CE ve IEC standartlarına tam uyum

Kolay montaj ve bakım gerektirmeyen yapı

SCHNEIDER A9N18469 C120H 3P 100A C Tipi Otomatik Sigorta, uzun ömürlü performans ve yüksek güvenlik standartları arayan profesyonel elektrik projeleri için mükemmel bir tercihtir. Schneider güvencesiyle, elektrik sistemlerinizde kesintisiz ve güvenli bir çözüm sunar.
