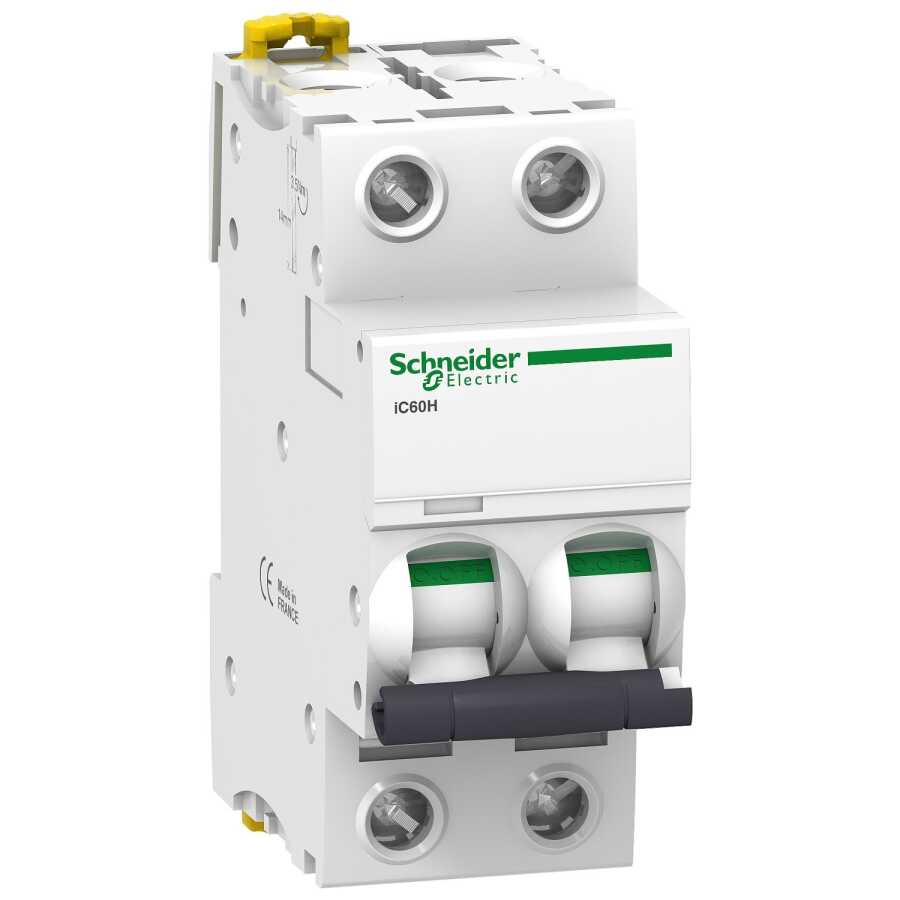

SCHNEIDER A9F84232 2P 32A C TİPİ MİNYATÜR OTOMATİK SİGORTA

SCHNEIDER A9F84232 2P 32A C TİPİ MİNYATÜR OTOMATİK SİGORTA

Schneider Electric kalitesiyle üretilen A9F84232 model 2 kutuplu 32 Amper C tipi minyatür otomatik sigorta, konut, ticari ve endüstriyel uygulamalar için ideal bir çözümdür. Acti9 iC60 serisine ait bu ürün, aşırı akım ve kısa devreye karşı güvenilir koruma sağlayarak elektrik tesisatlarınızın güvenliğini garanti altına alır.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : İC60H

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 32 A

Şebeke Tipi :

DC
AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

10000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
42 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
30 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 50 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 50 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 50 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
5 kA 50 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
7500 A 75 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
7500 A 75 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
21 kA 50 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
21 kA 50 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
15 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC
15 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 85 mm

Genişlik : 36 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,25 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Ürün Avantajları

IEC/EN 60898-1 standartlarına uygunluk

Yüksek güvenlik ve dayanıklılık

Kolay ve hızlı DIN ray montajı

C tipi karakteristik sayesinde geniş uygulama yelpazesi

Kompakt yapı ile yer tasarrufu sağlar

Schneider A9F84232 2P 32A minyatür sigorta, elektrik sistemlerinizi ani aşırı yüklenmelere ve kısa devrelere karşı korurken, uzun ömürlü ve bakım gerektirmeyen yapısıyla dikkat çeker.
