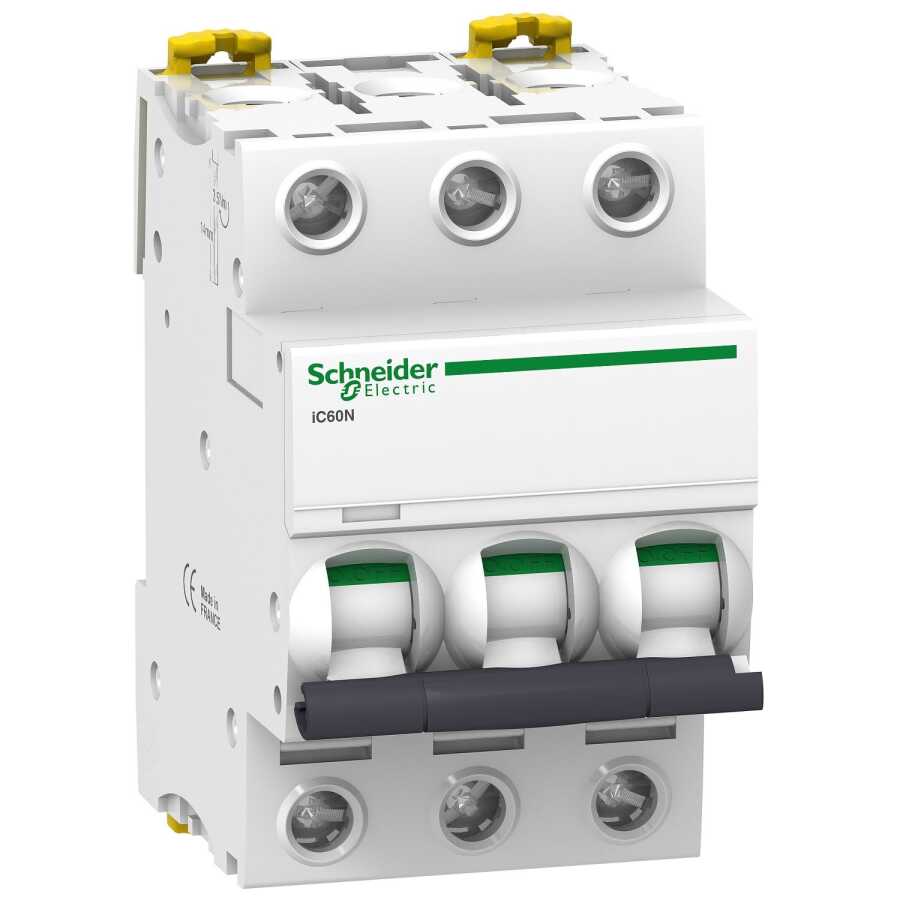

SCHNEIDER A9F74320 3P 20A C TİPİ MİNYATÜR OTOMATİK SİGORTA

SCHNEIDER A9F74320 3P 20A C TİPİ MİNYATÜR OTOMATİK SİGORTA

Schneider A9F74320, 3 kutuplu (3P), 20 Amper, C tipi yapısıyla üç fazlı sistemler için tasarlanmış yüksek kaliteli bir minyatür otomatik sigortadır. Aşırı akım ve kısa devre durumlarına karşı güvenli koruma sağlayan bu ürün, özellikle endüstriyel tesisler, ticari binalar ve üç fazlı yüklerin bulunduğu panolarda yaygın olarak tercih edilir.

C tipi karakteristik, endüktif yüklerin (örneğin motorlar) kalkış akımlarına karşı gecikmeli tepki verir ve bu sayede hatalı açma riskini azaltır.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 3P

Korumalı kutupların sayısı : 3

[In] nominal akım : 20 A

Şebeke Tipi :

AC
DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 180 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
4,5 kA 75 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
27 kA 75 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 125...180 V DC
10 kA 100 % 'e uygunEN 60947-2 - 125...180 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 6

Yükseklik : 85 mm

Genişlik : 54 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,375 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Kullanım Alanları

Üç fazlı elektrik panoları

Endüstriyel makine ve motor devreleri

Ticari bina tesisatları

Kompresör ve klima sistemleri

Atölyeler ve sanayi uygulamaları

Avantajları

Aşırı akım ve kısa devreye karşı güvenli koruma

C tipi karakteristik ile motor kalkış akımlarına karşı dirençli

Kompakt tasarımı sayesinde pano içinde yer tasarrufu

Hızlı ve kolay DIN ray montajı

Schneider Electric kalitesiyle uzun ömürlü ve güvenilir performans
