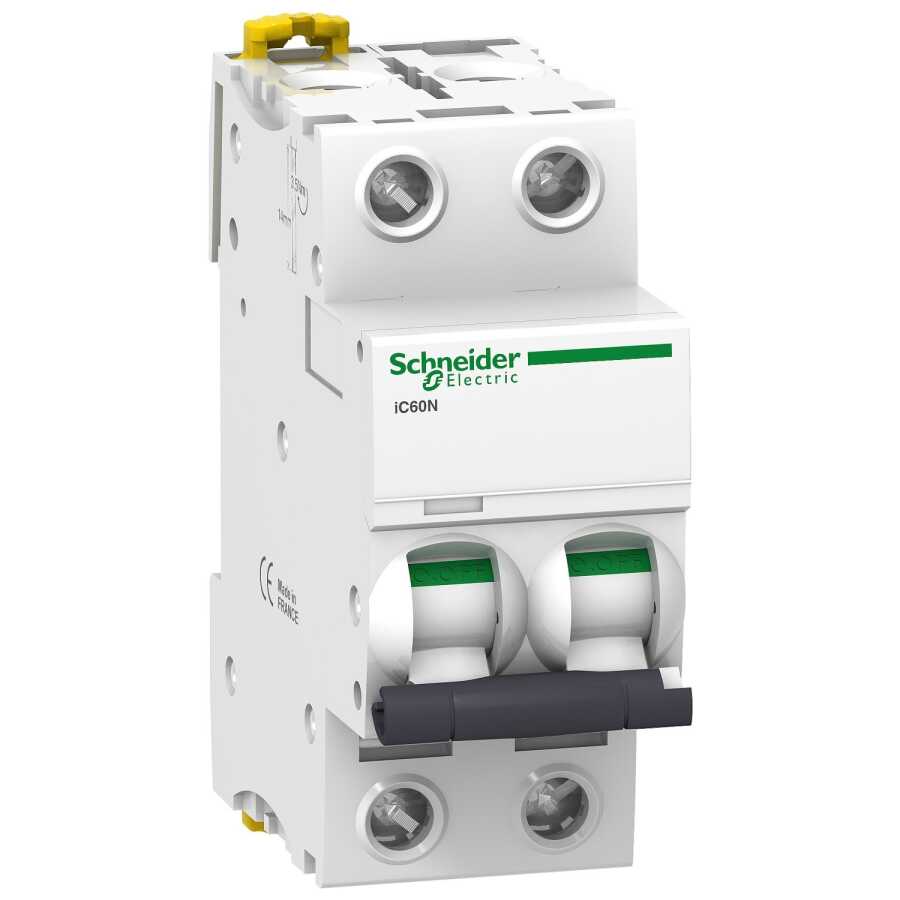

SCHNEIDER A9F74202 2P 2A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74202 2P 2A C TİPİ 6kA OTOMATİK SİGORTA

SCHNEIDER A9F74202, düşük akım gereksinimi olan devrelerde güvenli kullanım için tasarlanmış, 2 kutuplu (2P), 2 Amper, C tipi karakteristik yapıya sahip, 6kA kısa devre kesme kapasiteli otomatik sigortadır. Schneider Electric’in güvenilir Acti9 iC60 serisi ürünlerinden biri olan bu model, hem konut hem de endüstriyel uygulamalarda hassas devre koruması sağlar.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 2P

Korumalı kutupların sayısı : 2

[In] nominal akım : 2 A

Şebeke Tipi :

AC
DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
50 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
50 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
25 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

50 kA 100 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
50 kA 100 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
50 kA 100 % 'e uygunEN 60947-2 - 380...415 V AC 50/60 Hz
25 kA 100 % 'e uygunEN 60947-2 - 440 V AC 50/60 Hz
50 kA 100 % 'e uygunIEC 60947-2 - 380...415 V AC 50/60 Hz
25 kA 100 % 'e uygunIEC 60947-2 - 440 V AC 50/60 Hz
50 kA 100 % 'e uygunIEC 60947-2 - 12...133 V AC 50/60 Hz
50 kA 100 % 'e uygunEN 60947-2 - 12...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 400 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 400 V AC 50/60 Hz
10 kA 100 % 'e uygunIEC 60947-2 - 72...125 V DC
10 kA 100 % 'e uygunEN 60947-2 - 72...125 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 4

Yükseklik : 85 mm

Genişlik : 36 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,25 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…25 mm² sert
Tek terminal (üst veya alt) 1…16 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 2 N.m üst veya alt

Toprak kaçağı koruması : Ayrı blok

Ürün Avantajları

Hassas yükler için düşük akımda güvenilir koruma

2 kutuplu yapısıyla faz ve nötr hattını aynı anda keser

6kA kısa devre kapasitesi ile yüksek güvenlik

C tipi eğri ile ani akımlara karşı dirençli

Schneider Electric kalitesiyle uzun ömür ve sağlam yapı

Kolay ve hızlı montaj

Kullanım Alanları

Zayıf akım sistemleri

Güvenlik ve sinyalizasyon devreleri

Otomasyon sistemleri

Laboratuvar uygulamaları

Özel aydınlatma ve kontrol panoları
