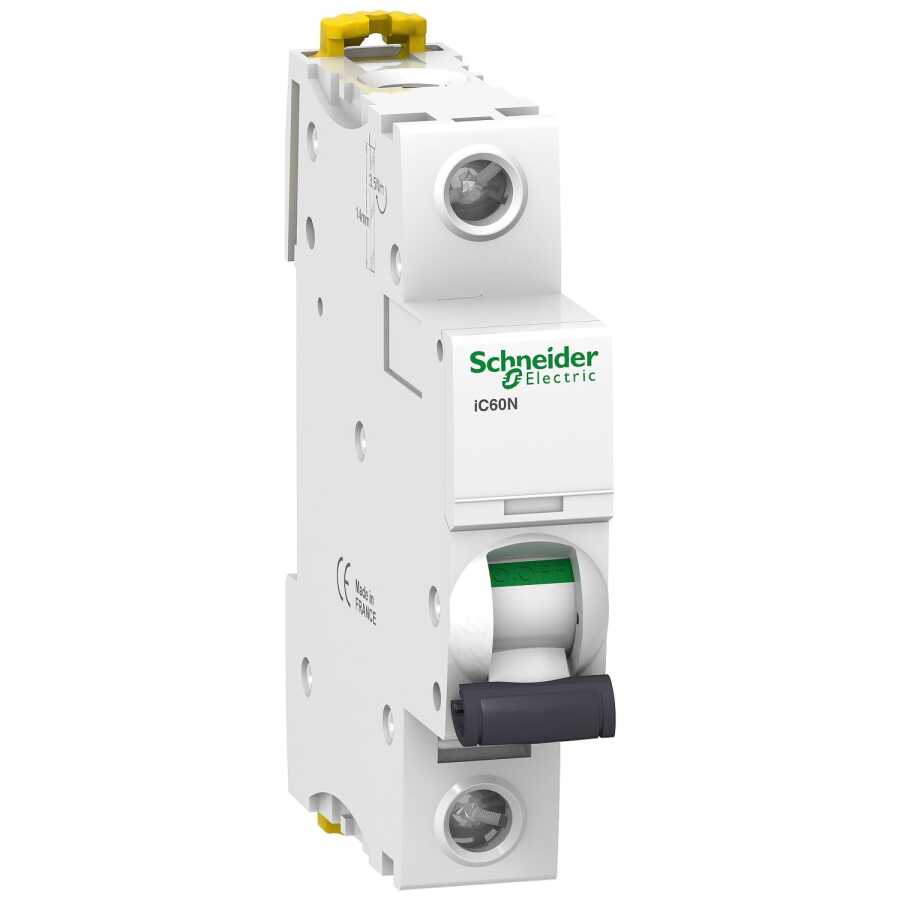

SCHNEIDER A9F74132 1P 32A 6kA C EĞRİSİ OTOMATİK SİGORTA

SCHNEIDER A9F74132 1P 32A 6Ka C EĞRİSİ OTOMATİK SİGORTA

Elektrik tesisatlarında güvenliği ve kaliteyi ön planda tutanlar için Schneider A9F74132 1P 32A C eğrisi otomatik sigorta, dayanıklılığı ve yüksek performansıyla öne çıkıyor. Acti9 serisinin bir parçası olan bu sigorta, 6kA kısa devre kesme kapasitesi ile evsel ve ticari uygulamalar için ideal bir çözümdür.

Teknik Özellikler

Cihaz Uygulaması : Dağıtım

Seri : Acti 9

Ürün Adı : Acti9 iC60

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : IC60N

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 32 A

Şebeke Tipi :

AC
DC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

6000 A Icn -de 230 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
10 kA Icu -de <= 72 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 12...60 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
36 kA Icu -de 12...60 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 100...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

Manyetik açma limiti : 8 x In +/- % 20

[Ics] nominal hizmet kesme kapasitesi :

27 kA 75 % 'e uygunEN 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 75 % 'e uygunEN 60947-2 - 220...240 V AC 50/60 Hz
27 kA 75 % 'e uygunIEC 60947-2 - 12...60 V AC 50/60 Hz
7,5 kA 75 % 'e uygunIEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % 'e uygunIEC 60947-2 - 100...133 V AC 50/60 Hz
15 kA 75 % 'e uygunEN 60947-2 - 100...133 V AC 50/60 Hz
6000 A 100 % 'e uygunTR 60898-1 - 230 V AC 50/60 Hz
6000 A 100 % 'e uygunIEC 60898-1 - 230 V AC 50/60 Hz
10 kA 100 % 'e uygunEN 60947-2 - 72 V DC
10 kA 100 % 'e uygunIEC 60947-2 - 72 V DC
15 kA 100 % 'e uygunEN 60947-2 - 12...60 V DC
15 kA 100 % 'e uygunIEC 60947-2 - 12...60 V DC

[Ui] nominal yalıtım voltajı :

500 V AC 50/60 Hz 'e uygunEN 60947-2
500 V AC 50/60 Hz 'e uygunIEC 60947-2

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunEN 60947-2
6 kV 'e uygunIEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : Açma göstergesi

Montaj Tipi : Sabit

Montaj Desteği : DIN rayı

9 mm vida adımı : 2

Yükseklik : 85 mm

Genişlik : 18 mm

Derinlik : 78,5 mm

Ürün Ağırlığı : 0,215 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 10000 cycles

Bağlantılar – terminaller :

Tek terminal (üst veya alt) 1…35 mm² sert
Tek terminal (üst veya alt) 1…25 mm² esnek

Tel sıyırma uzunluğu : 14 mm for üst veya alt connection

Sıkma torku : 3,5 N.m üst veya alt

Toprak kaçağı koruması : Yok

Ürün Avantajları

C tipi eğri ile güvenli başlatma: Motor ve yüksek kalkış akımı gerektiren cihazlar için uygundur.

Kompakt ve DIN ray uyumlu tasarım: Elektrik panolarında kolay montaj sağlar.

Yüksek kısa devre dayanımı: 6kA kesme kapasitesi ile güçlü koruma sunar.

Uzun ömürlü ve dayanıklı yapı: Schneider Electric’in mühendislik kalitesi ile üretilmiştir.

Acti9 serisi ayrıcalığı: Profesyonellerin tercihi, ileri seviye tesisat sistemlerine uyumludur.

Uygulama Alanları

Ev tipi panolar, ofis tesisatları, aydınlatma sistemleri, klima ve motor koruma devreleri, küçük işletmeler.
