SCHNEIDER A9F74350 C 3*50 A W.OTOMAT İC60N 6 kA

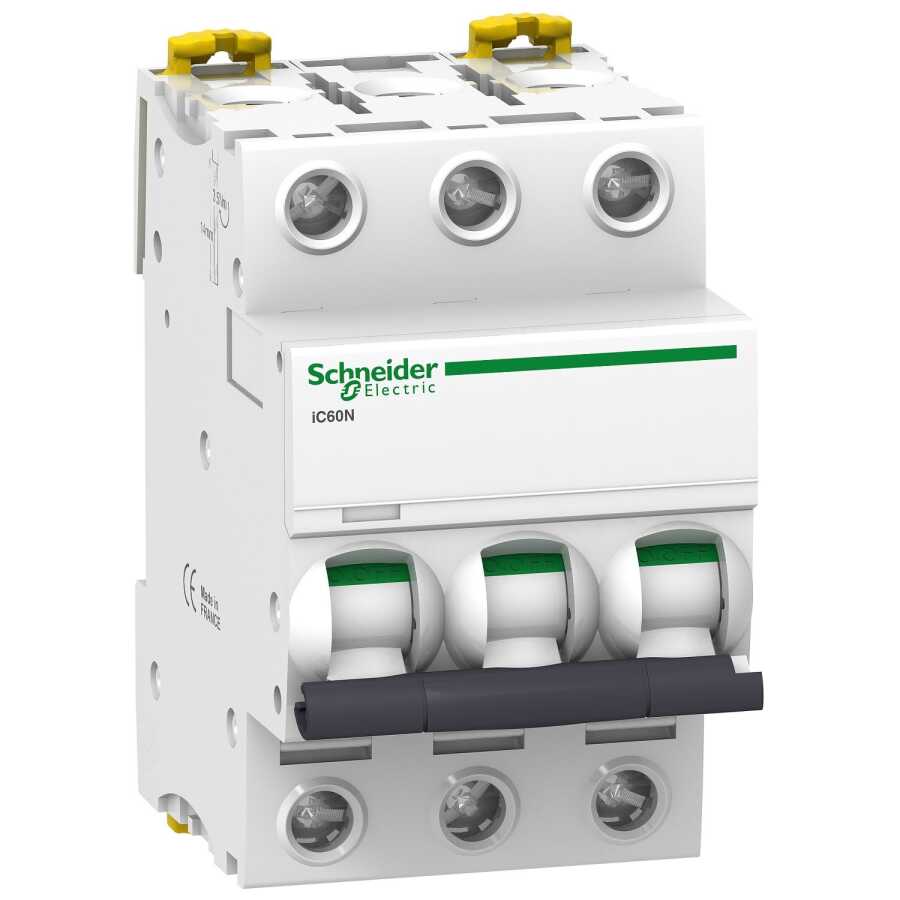

Ürün Adı: iC60N - Minyatür Devre Kesici - 3P - 50A - C Eğrisi
Ürün Kodu: A9F74350

Ürün Açıklaması

iC60N Minyatür Devre Kesici (A9F74350), Acti9 serisinin bir parçası olup, endüstriyel ve konut uygulamalarında kullanılan 3 kutuplu bir minyatür devre kesici modelidir. 50A nominal akım kapasitesine sahip olan bu cihaz, devreleri kısa devre ve aşırı yük akımına karşı koruyarak yüksek güvenlik sağlar. C eğrisi açma karakteristiği ile 50/60 Hz frekanslı AC şebekelerinde kullanıma uygundur.

Bu devre kesici, EN/IEC 60947-2 ve EN/IEC 60898-1 standartlarına uygun olarak tasarlanmış olup, 220...240 V AC için 20 kA kısa devre kesme kapasitesine ve 400 V AC için 6000 A kapasiteye kadar dayanıklıdır. Ayrıca, Visitrip göstergesi sayesinde arızalı devreyi hızlıca tespit ederek müdahale süresini kısaltır ve Visisafe yeşil şeridi, aşağı akım bakımına izin verirken kontakların fiziksel olarak açılmasını garanti eder.

Teknik Özellikler

Ana Bilgiler

• Cihaz Uygulaması: Dağıtım
• Seri: Acti 9
• Ürün Grubu: IC60N
• Ürün Tipi: Minyatür devre kesici
• Kutup Tanımı: 3P (3 kutuplu)
• Nominal Akım [In]: 50 A

Koruma ve Kesme Kapasitesi

• Kısa Devre Kesme Kapasitesi:
  • 220...240 V AC (50/60 Hz): 20 kA
  • 400 V AC: 6000 A
  • 380...415 V AC: 10 kA
  • 12...133 V AC: 36 kA
  • <= 180 V DC: 10 kA
• Nominal Yalıtım Voltajı [Ui]: 500 V AC
• Sınırlandırma Sınıfı: 3

Performans ve Dayanıklılık

• Manyetik Açma Limiti: 8 x In ± %20
• Elektriksel Dayanıklılık: 10,000 kez
• Mekanik Dayanıklılık: 20,000 kez
• Çalışma Sıcaklığı: -35°C ile 70°C
• Depolama Sıcaklığı: -40°C ile 85°C
• Çalışma Yüksekliği: 0...2000 m

Montaj ve Bağlantılar

• Montaj Tipi: Sabit
• Montaj Desteği: DIN rayı
• Bağlantılar:
  • Tek terminal (üst veya alt) 1...35 mm² sert
  • Tek terminal (üst veya alt) 1...25 mm² esnek
• Tel Sıyırma Uzunluğu: 14 mm

Koruma ve Diğer Özellikler

• IP Koruma Derecesi: IP20 (IEC 60529 ve EN 60529)
• Aşırı Gerilim Kategorisi: IV
• Toprak Kaçağı Koruması: Ayrı blok
• Sinyalizasyon: Açma göstergesi

Fiziksel Özellikler

• Ürün Rengi: Beyaz (RAL9003)
• Ebatlar:
  • Genişlik: 54 mm
  • Yükseklik: 85 mm
  • Derinlik: 78,5 mm
• Ağırlık: 0,375 kg

Avantajlar ve Kullanım Alanları

• Yüksek Koruma: Kısa devre ve aşırı yük akımlarına karşı güçlü koruma sağlar.
• Hızlı ve Güvenilir Tepki: Visitrip göstergesi ile arızalı devreyi hızlıca tespit eder ve müdahale süresini kısaltır.
• Kolay Montaj: DIN rayı montaj desteği ile kolayca kurulabilir.
• Uzun Ömür: 10,000 elektriksel ve 20,000 mekanik devre dayanıklılığı ile uzun süreli kullanım sağlar.

iC60N Minyatür Devre Kesici ile enerji dağıtımınızı güvence altına alarak sistemlerinizi koruyun. Şimdi sipariş verin ve güçlü koruma sağlayan bu cihazla güvenli bir enerji yönetimi oluşturun!
