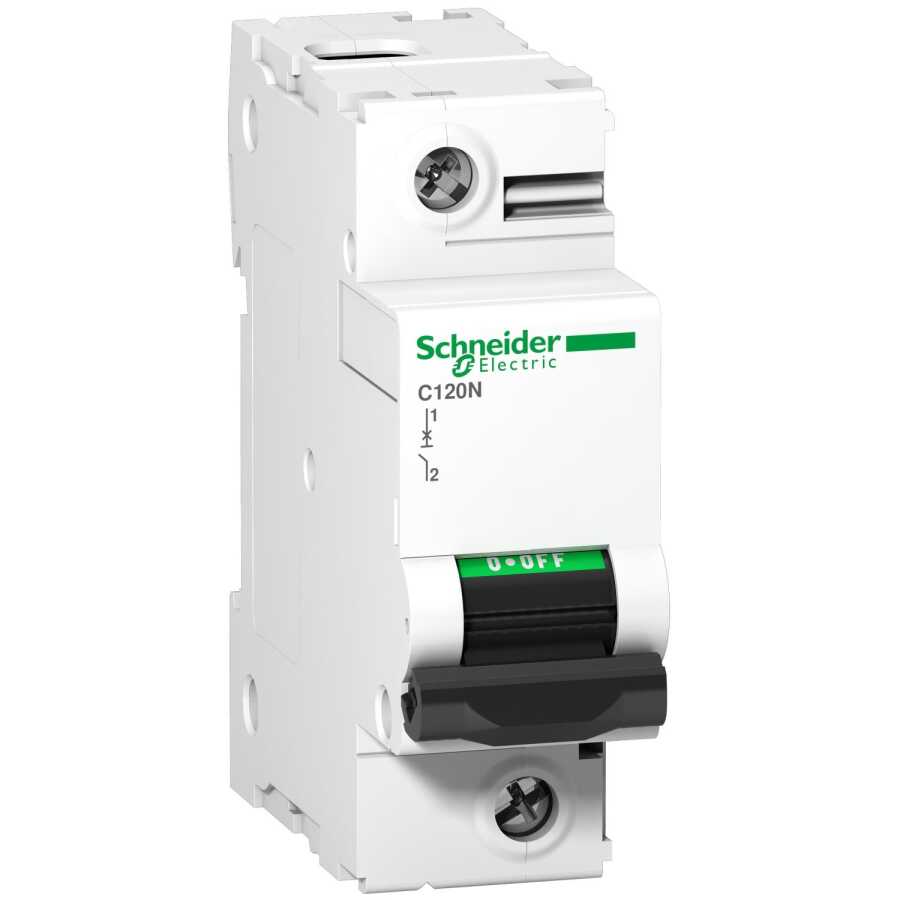

SCHNEIDER A9N18359 C120N 1P 125A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18359 C120N 1P 125A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18359 C120N serisi otomatik sigorta, yüksek performans ve güvenlik standartları ile elektrik tesisatlarınız için ideal bir koruma çözümüdür. 125 Amper akım kapasitesi ve C tipi karakteristiği ile ani akım yükselmelerine karşı güvenilir koruma sağlar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 125 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

3 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2
20 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2
10 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
10000 A Icn -de 230...400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA 75 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC
2,25 kA 75 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
15 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC
10 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC
7,5 kA 75 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
15 kA 75 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz
7500 A 75 % 'e uygunEN/IEC 60898-1 - 230...400 V AC 50/60 Hz

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Yok

Avantajları

Yüksek güvenlik ve dayanıklılık

Aşırı akıma ve kısa devreye karşı etkili koruma

Kompakt tasarımı sayesinde pano içi kolay kurulum

Uzun ömürlü ve bakım gerektirmeyen yapı

Uluslararası IEC/EN 60898-1 standartlarına uygunluk

Neden C Tipi Otomatik Sigorta?

C tipi sigortalar, özellikle motorlar ve endüstriyel cihazlar gibi yüksek kalkış akımı çeken yüklerin korumasında tercih edilir. Ani akım artışlarına karşı 5-10 kat arası gecikmeli tepki vererek, sistemin gereksiz yere devre dışı kalmasını engeller.
