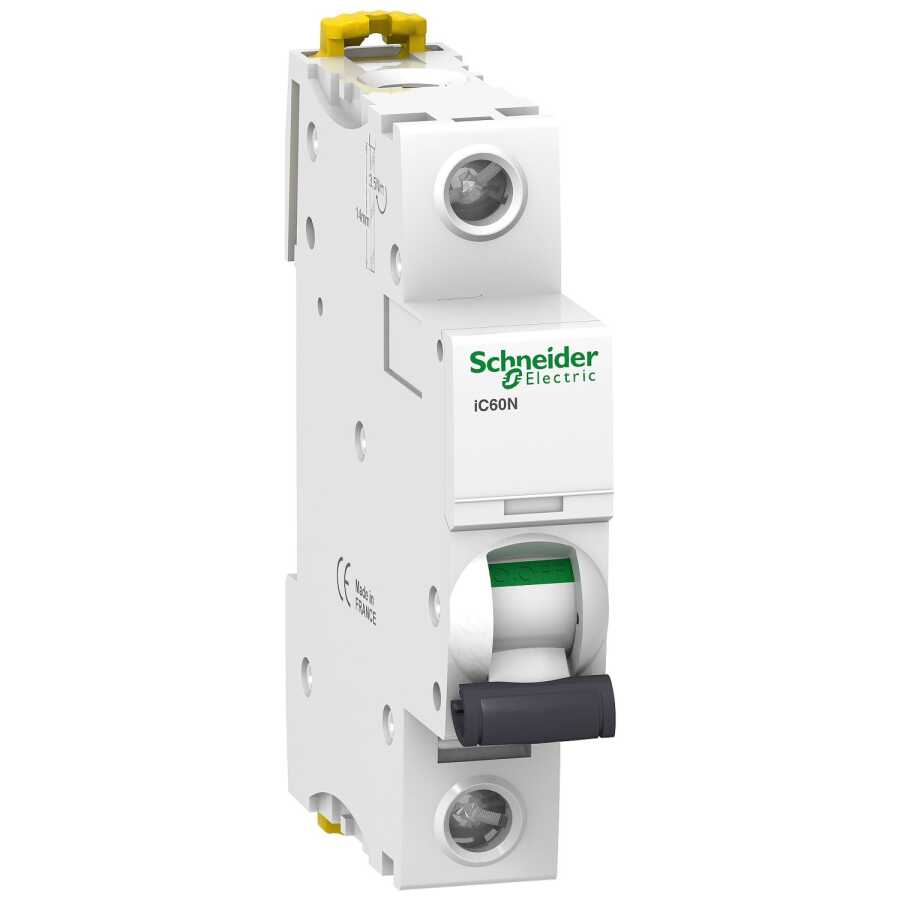

SCHNEIDER A9F74120 C 1*20 A W.OTOMAT İC60N 6 kA

Ürün Adı: Minyatür devre kesici, Acti9 iC60N, 1P, 20 A, C eğrisi, 6000 A (IEC 60898-1), 10 kA (IEC 60947-2)
Ürün Grubu:Acti9 iC60
Üretici Referansı: A9F74120
EAN: 3606480079481

Ürün Açıklaması

Acti9 iC60N minyatür devre kesici, 230 V AC sistemlerde 6000 A kesme kapasitesine sahip olup, 220-240 V AC aralığında 10 kA'ya kadar kısa devre akımlarını kesebilecek kapasiteye sahiptir. Bu cihaz, kısa devreye ve aşırı yük akımına karşı güvenli bir koruma sağlar. Termik manyetik açma birimi sayesinde hem aşırı yük hem de manyetik kesme işlemlerinde yüksek güvenilirlik sunar. Vistitrip göstergesi, arızalı devreyi belirleyerek müdahale süresini hızlandırır. Visisafe yeşil şerit teknolojisi ise, aşağı akım bakımına izin verirken, kontakların fiziksel olarak açılmasını garanti eder.

Ürün, DIN rayına montaj edilebilir ve IP20 koruma derecesi ile toza karşı korunmuş, güvenli bir kullanım sunar. Ayrıca, yüksek mekanik (20,000 devre) ve elektriksel dayanıklılık (10,000 devre) ile uzun ömürlüdür.

Yapısal Özellikler

• Kutup Tanımı: 1P (Tek Puan)
• Nominal Akım [In]: 20 A
• Açma Birimi Teknolojisi: Termik Manyetik
• Eğim Kodu: C
• Kesme Kapasitesi:
  • 6000 A (230 V AC, IEC 60898-1)
  • 10 kA (220–240 V AC, IEC 60947-2)
• Nominal Yalıtım Voltajı [Ui]: 500 V AC
• Nominal Darbe Dayanım Voltajı [Uimp]: 6 kV
• Sınırlama Sınıfı: 3 (IEC 60898-1)
• Bağlantı: 1…25 mm² sert kablo, 1…16 mm² esnek kablo
• Montaj Tipi: Sabit
• Montaj Desteği: DIN rayı
• Koruma Derecesi: IP20 (IEC 60529)
• Renk: Beyaz (RAL 9003)

Elektriksel ve Mekanik Dayanıklılık

• Elektriksel Dayanıklılık: 10,000 cycle
• Mekanik Dayanıklılık: 20,000 cycle
• Manyetik Açma Limiti: 8 x In ± %20
• Sıkma Torku: 2 N·m (üst veya alt bağlantılar için)

Ortam Koşulları

• Nominal Çalışma Ortam Sıcaklığı: -35°C ila 70°C
• Depolama Sıcaklığı: -40°C ila 85°C
• Bağıl Nem: 95 % (55 °C’de)
• Çalışma Yüksekliği: 0…2000 m

Standartlar ve Sertifikalar

• EN/IEC 60898-1
• EN/IEC 60947-2
• IEC 60947-2
• TR 60898-1

Bu minyatür devre kesici, yüksek kesme kapasitesi ve uzun ömürlü dayanıklılığı ile devre koruması sağlar. DIN rayına montaj imkânı ve IP20 koruma derecesi ile güvenli bir kullanım sunar. Şimdi bu sağlam ve güvenilir minyatür devre kesiciyi sipariş edin, sisteminizi en iyi şekilde koruyun!
