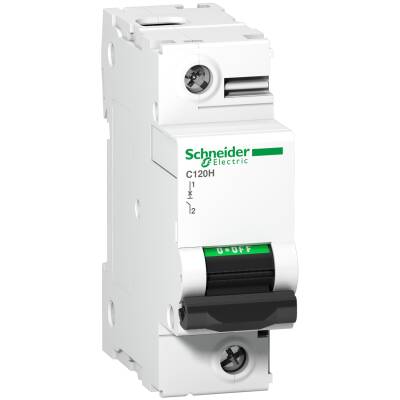

SCHNEIDER A9N18447 C120H 1P 100A C TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18447 C120H 1P 100A C TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18447 C120H 1P 100A C Tipi Otomatik Sigorta, yüksek akım taşıyan tek fazlı devrelerde aşırı akım ve kısa devre koruması sağlamak üzere tasarlanmış, güvenilir ve dayanıklı bir devre kesici çözümüdür. C Tipi karakteristik yapısı sayesinde, kalkış akımı yüksek olan cihazların kullanıldığı sistemlerde sorunsuz bir koruma sunar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 100 A -de 30 °C

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : C

Kesme kapasitesi :

30 kA Icu -de 130 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
20 kA Icu -de 12 V DC 'e uygunEN/IEC 60947-2
20 kA Icu -de 125 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de <= 144 V DC 'e uygunEN/IEC 60947-2
15 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
15000 A Icn -de 230/400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
4,5 kA Icu -de 380...415 V AC 50/60 Hz IT 'e uygunEN/IEC 60947-2
30 kA Icu -de 12 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12 V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 5...10 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA 50 % 'e uygunEN/IEC 60947-2 - 130 V AC 50/60 Hz
7,5 kA 50 % 'e uygunEN/IEC 60947-2 - 220...240 V AC 50/60 Hz
2,25 kA 50 % 'e uygunEN/IEC 60947-2 - 380...415 V AC 50/60 Hz
7500 A 50 % 'e uygunEN/IEC 60898-1 - 230/400 V AC 50/60 Hz
20 kA 100 % 'e uygunEN/IEC 60947-2 - 12 V DC
15 kA 100 % 'e uygunEN/IEC 60947-2 - <= 144 V DC
20 kA 100 % 'e uygunEN/IEC 60947-2 - 125 V DC
15 kA 50 % 'e uygunEN/IEC 60947-2 - 12 V AC 50/60 Hz

[Ui] nominal yalıtım voltajı : 500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2

[Uimp] nominal darbe dayanım voltajı : 6 kV 'e uygunEN/IEC 60947-2

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Takılabilir

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : 5000 cycles 'e uygunIEC 60947-2

Bağlantılar – terminaller :

Tünel tipi terminaller1…50 mm² sert
Tünel tipi terminaller1,5…35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Yok

C Tipi Sigorta Nedir?

C tipi otomatik sigortalar, motorlar ve endüstriyel cihazlar gibi kalkışta yüksek akım çeken yüklerde tercih edilir. Orta seviye manyetik tepki süresi sayesinde, ani akım artışlarını tolere eder ve gereksiz açmaları engelleyerek sistemin sürekliliğini sağlar.

Kullanım Alanları

Endüstriyel makineler ve motor devreleri

Elektrik panoları (tek fazlı)

Ticari bina uygulamaları

Otomasyon sistemleri

Yüksek akım çeken tek kutuplu devreler

Ürün Avantajları

100A yüksek akım taşıma kapasitesi

10 kA kısa devre kesme gücü ile üstün koruma

Kompakt ve sağlam yapı

Kolay DIN ray montajı

CE ve IEC standartlarına tam uyum

Schneider Electric’in global güvencesi
