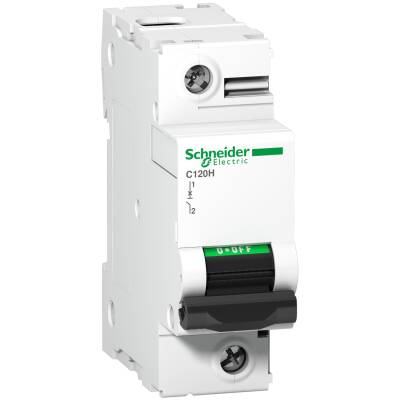

SCHNEIDER A9N18401 C120H 1P 63A B TİPİ OTOMATİK SİGORTA

SCHNEIDER A9N18401 C120H 1P 63A B TİPİ OTOMATİK SİGORTA

Schneider Electric A9N18401 C120H 1P 63A B Tipi Otomatik Sigorta, hassas cihazların bulunduğu tek fazlı devrelerde aşırı akım ve kısa devreye karşı güvenilir koruma sağlar. B Tipi karakteristiği sayesinde, düşük kalkış akımı çeken sistemlerde hızlı tepki vererek maksimum güvenlik sunar.

Teknik Özellikler

Seri : Acti 9

Ürün Adı : Acti9 C120

Ürün Ya da Bileşen Tipi : Minyatür devre kesici

Ürün Grubu : C120H

Cihaz Uygulaması : Dağıtım

Kutup Tanımı : 1P

Korumalı kutupların sayısı : 1

[In] nominal akım : 63 A, 30 °C'de

Şebeke Tipi : AC

Açma birimi teknolojisi : Termik Manyetik

Eğim kodu : B

Kesme kapasitesi :

EN/IEC 60947-2'ye uygun 130 V AC 50/60 Hz'de 30 kA Icu
EN/IEC 60947-2'ye uygun 12 V DC'de 20 kA Icu
EN/IEC 60947-2'ye uygun 125 V DC'de 20 kA Icu
EN/IEC 60947-2'ye uygun <= 144 V DC'de 15 kA Icu
EN/IEC 60947-2'ye uygun 220...240 V AC 50/60 Hz'de 15 kA Icu
EN/IEC 60898-1'e uygun 230/400 V AC 50/60 Hz'de 15000 A Icn
EN/IEC 60947-2'ye uygun 380...415 V AC 50/60 Hz IT'de 4,5 kA Icu
EN/IEC 60947-2'ye uygun 12 V AC 50/60 Hz'de 30 kA Icu

Şebeke Frekansı : 50/60 Hz

[Ue] nominal çalışma voltajı :

380...415 V AC 50/60 Hz
125 V DC
<= 144 V DC
12V DC
220...240 V AC 50/60 Hz
230...400 V AC 50/60 Hz
130 V AC 50/60 Hz
12 V AC 50/60 Hz

Manyetik açma limiti : 3...5 x In

[Ics] nominal hizmet kesme kapasitesi :

15 kA %50 EN/IEC 60947-2 - 130 V AC 50/60 Hz'ye uygundur
EN/IEC 60947-2 - 220...240 V AC 50/60 Hz'ye uygun %7,5 kA 50
EN/IEC 60947-2 - 380...415 V AC 50/60 Hz'ye uygun %2,25 kA
7500 A %50 EN/IEC 60898-1 - 230/400 V AC 50/60 Hz'ye uygundur
EN/IEC 60947-2 - 12 V DC'ye uygun %20 kA 100
EN/IEC 60947-2 - <= 144 V DC'ye uygun %15 kA 100
EN/IEC 60947-2 - 125 V DC'ye uygun %20 kA 100
15 kA %50 EN/IEC 60947-2 - 12 V AC 50/60 Hz'ye uygundur

[Ui] nominal yalıtım voltajı : EN/IEC 60947-2'ye uygun 500 V AC 50/60 Hz

[Uimp] nominal darbe dayanım voltajı : EN/IEC 60947-2'ye uygun 6 kV

Kontrol tipi : Geçiş

Cihaz üzerii sinyalizasyon : AÇIK/KAPALI göstergesi

Montaj Tipi : Klipsli

Montaj Desteği : 35 mm simetrik DIN rayı

9 mm vida adımı : 3

Yükseklik : 81 mm

Derinlik : 73 mm

Genişlik : 27 mm

Ürün Ağırlığı : 0,205 kg

Renk : Beyaz

Mekanik dayanıklılık : 20000 cycles

Elektrik dayanıklılığı : IEC 60947-2'ye uygun 10000 döngü

Bağlantılar – terminaller :

Tünel tipi terminaller1...50 mm² sert
Tünel tipi terminaller1.5...35 mm² esnek

Tel sıyırma uzunluğu : 15 mm

Sıkma torku : 3,5 N.m

Toprak kaçağı koruması : Olmadan

B Tipi Otomatik Sigorta Nedir?

B tipi sigortalar, düşük manyetik tepki özelliğine sahiptir ve ani akım artışlarına karşı hızlı bir şekilde açma yapar. Bu da hassas elektronik cihazlar, aydınlatma sistemleri ve priz devreleri gibi uygulamalar için ideal bir çözüm sunar.

Kullanım Alanları

Konut tipi elektrik tesisatları

Aydınlatma sistemleri

Priz devreleri

Ofisler ve ticari alanlar

Hassas elektronik cihazların bulunduğu devreler

Ürün Avantajları

63A akım taşıma kapasitesi

10 kA kısa devre kesme gücü

Hızlı tepki veren B Tipi karakteristik

DIN rayına kolay montaj

CE ve IEC standartlarına tam uyum

Kompakt tasarım ve uzun ömürlü kullanım

Schneider Electric kalitesi ile güvenilir performans
