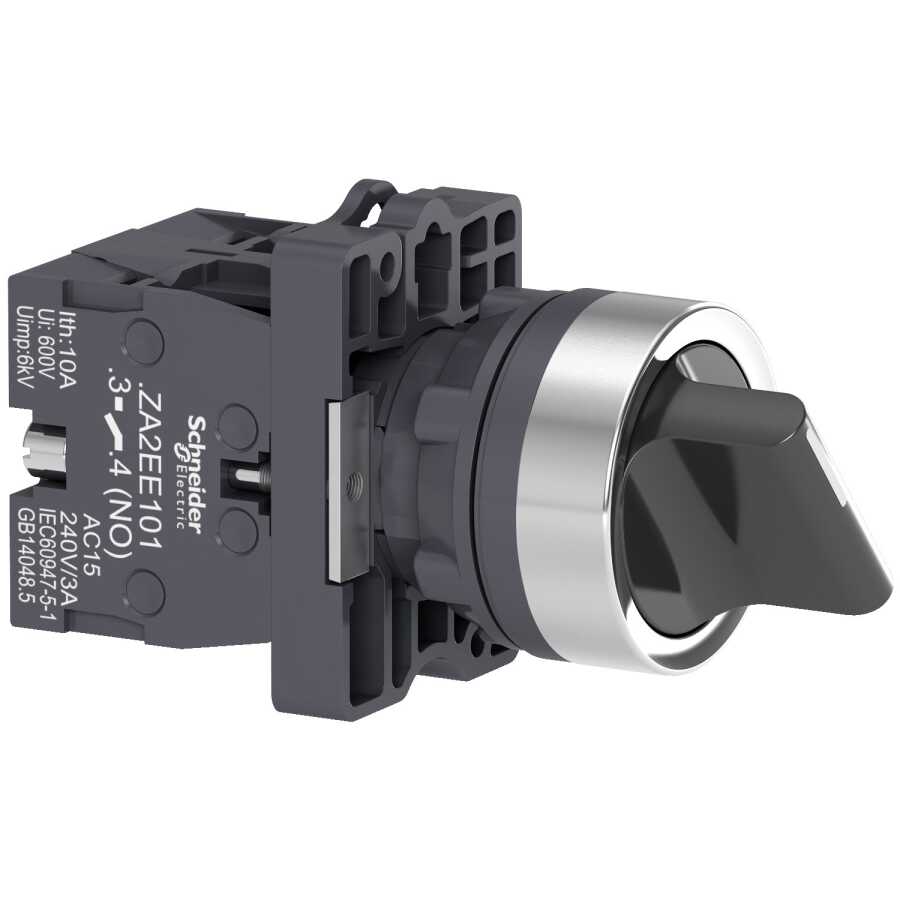

SCHNEIDER XA2ED53 1NA+1NA SİYAH MANDAL BUTON

Ürün Adı: Mandal buton - Ø22 - standart mandal - 3 konumlu - 2NA

Ürün Açıklaması

Easy Harmony XA2 Mandal Buton, makinelerin ve sistemlerin kolay kontrolü için ideal bir çözümdür. 3 çalışma konumu (45° açılı) ve merkez pozisyona yaylı dönüş mekanizması ile çok yönlü bir kullanım sunar. Yavaş kesmeli 2 NA kontağı ve standart Ø22 mm panel kesitlerine uygun tasarımıyla basit montaj sağlar. IP65 koruma derecesi, darbeye, toza ve suya karşı dayanıklılık sağlar. CE, CCC ve EAC sertifikalarına sahip olan ürün, GB ve IEC standartlarına uygundur.

Teknik Özellikler

Ana Bilgiler

• Seri: Easy Harmony XA2
• Ürün Tipi: Eksiksiz Selektör Anahtarı
• Ürün Grubu: XA2
• Montaj Çapı: 22,5 mm
• Malzeme: Plastik

Elektriksel Özellikler

• Kontak Tipi ve Düzenleme: 2 NA
• Kontak Çalışması: Yavaş kesen
• Nominal Çalışma Gerilimi (Ui): 600 V (IEC 60947-1)
• Nominal Darbe Dayanım Voltajı (Uimp): 6 kV (IEC 60947-1)
• Nominal Termik Akım (Ith): 10 A
• Nominal Çalışma Akımı (Ie):
  • 3 A @ 240 V AC (AC-15, A600)
  • 0,27 A @ 250 V DC (DC-13, Q600)
• Elektrik Dayanıklılığı:
  • 500.000 çevrim (AC-15, 3 A @ 230 V)
  • 500.000 çevrim (DC-13, 0,2 A @ 110 V)

Mekanik Özellikler

• Mekanik Dayanıklılık: 300.000 çevrim
• Sıkma Torku: 0,8 N·m
• Bağlantılar:
  • Faston terminaller (6,3 mm)
  • Kelepçeleme kapasitesi:
    • Maks. 2 x 1,5 mm²
    • Min. 1 x 0,5 mm²
• Boyutlar:
  • Genişlik: 30 mm
  • Yükseklik: 42 mm
  • Derinlik: 68,2 mm
• Ağırlık: 0,054 kg

Koruma ve Çevresel Koşullar

• IP Koruma Derecesi: IP65 (IEC 60529)
• IK Koruma Derecesi: IK06 (IEC 60529)
• Nominal Çalışma Sıcaklığı: -25…55 °C
• Depolama Sıcaklığı: -40…70 °C
• Titreşim Dayanımı: 10 gn (40…500 Hz, IEC 60068-2-6)
• Darbe Dayanımı: 120 gn (11 ms, IEC 60068-2-27)

Standartlar ve Sertifikalar

• Standartlar:
  • GB 14048.1 / GB 14048.5
  • IEC 60947-1 / IEC 60947-5-1
• Sertifikalar: CE, CCC

Avantajlar ve Kullanım Alanları

• Kolay Montaj: Standart Ø22 mm panel kesitlerine uygun yapı.
• Dayanıklı Tasarım: IP65 koruma derecesi ve yüksek mekanik dayanıklılık.
• Çok Yönlü Kullanım: 3 konumlu çalışma mekanizması ile esnek kontrol.
• Uzun Ömürlü Performans: Elektriksel ve mekanik olarak yüksek çevrim dayanıklılığı.

Kontrol ve otomasyon sistemlerinizi Easy Harmony XA2 Mandal Buton ile güvenli ve verimli bir şekilde yönetin!
