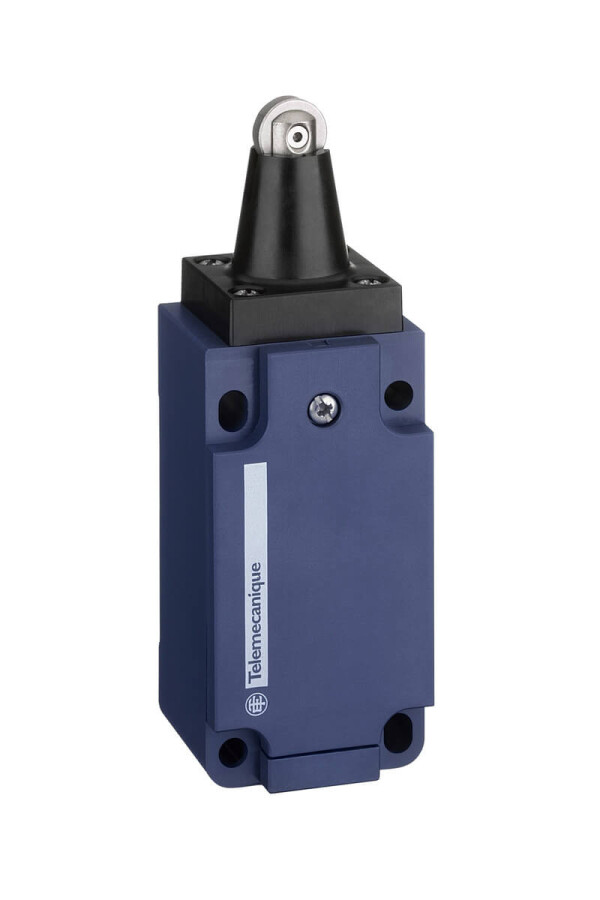

TELEMECANIQUE XCKS502 PG13 ÇELİK MAKARALI PİM LİMİT SWİTCH

TELEMECANIQUE XCKS502 PG13 ÇELİK MAKARALI PİM LİMİT SWİTCH

Telemecanique XCKS502 PG13 model limit switch, endüstriyel otomasyon ve kontrol sistemlerinde yüksek güvenilirlik ve dayanıklılık arayanlar için mükemmel bir tercihtir. Çelik makaralı pimli tasarımı, zorlu çalışma koşullarında bile uzun ömürlü performans sunar. Bu limit switch, makine güvenliği, konveyör sistemleri, taşıma bantları ve diğer birçok uygulama için idealdir.

Teknik Özellikler

Ürün serisi : Telemecanique limit anahtarları XC standardı

Seri adı : Standart biçim

Ürün ya da bileşen tipi : Limit anahtarı

Ürün grubu : XCKS

Sensör tasarımı : Form C 'e uygunCENELEC EN 50041

Gövde tipi : Sabit

Başlık tipi : Pim başlığı

Malzeme : Plastik

Gövde malzemesi : Plastik

Başlık malzemesi : Plastik

Sabitleme Modu : Gövdeyle

Operatörün tipi : Yaylı dönüş makara pimi metal

Yaklaşım tipi : Yanal yaklaşım, 2 yön

Kablo girişi : Pg 13.5 kablo rakoru için 1 giriş tapped, kablo dis çapi: 9…12 mm

Kutupların sayısı : 2

Kontak tipi ve düzenleme : 1 NC + 1 NO

Kontak işlemi : Yavaş kesen, önce açan sonra kapayan

Anahtar çalıştırma : 30° kam aracılığıyla

Elektrikli bağlantı : Vida kelepçesi terminalleri, kelepçeleme kapasitesi: 1 x 0,5...2 x 2,5 mm²

Kontak yalıtım biçimi : Zb

Adımların sayısı : 1

Pozitif açıklık minimum gücü : 20 N

Minimum açma gücü : 12 N

Minimum çalıştırma hızı : 6 m/min

Maksimum çalıştırma hızı : 0,5 m/s

[Ithe] klasik muhafazalı termik akım : 10 A AC

[Ui] nominal yalıtım voltajı :

300 V 'e uygunUL 508
500 V (kirlilik derecesi 3) 'e uygunIEC 60947-1
300 V 'e uygunCSA C22.2 No 14

Terminallerde maksimum direnç : 25 MOhm 'e uygun IEC 60255-7 kategori 3

[Uimp] nominal darbe dayanım voltajı :

6 kV 'e uygunIEC 60664
6 kV 'e uygunIEC 60947-1

Kisa devre korumasi : 10 A kartuş sigorta, tip gG

Elektrik dayanıklılığı :

5000000 cycles, DC-13, endüktif yük tipi, 120 V, 4 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 24 V, 10 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C
5000000 cycles, DC-13, endüktif yük tipi, 48 V, 7 W, çalisma hizi <60 cyc/mn, yük faktörü: 0,5 'e uygunIEC 60947-5-1 ek C

Mekanik dayanıklılık : 15000000 döngü

Genişlik : 40 mm

Yükseklik : 117 mm

Derinlik : 37 mm

Ürün ağırlığı : 0,133 kg

Terminallerin açıklaması ISO n°1 :

(13-14)NO
(21-22)NC

Darbe dayanımı : 50 gn için 11 ms 'e uygunIEC 60068-2-27

Titreşim direnci : 25 gn (f= 10…500 Hz) 'e uygun IEC 60068-2-6

IP koruma derecesi :

IP67 'e uygun IEC 60529
IP66 'e uygun IEC 60529

Avantajlar

Dayanıklılık: Çelik makaralı pim, zorlu çevresel şartlar altında bile yüksek performans sağlar.

Yüksek Güvenlik: Makine ve personel güvenliğini artırır, kazaların önlenmesine yardımcı olur.

Kolay Kurulum: Kompakt tasarımı sayesinde hızlı ve kolay montaj imkanı sunar.

Uzun Ömür: Endüstriyel kullanım için tasarlanmış dayanıklı malzemelerle üretilmiştir.

Esneklik: Farklı gerilim ve akım seçenekleriyle geniş uygulama alanına sahiptir.

Uygulama Alanları

Otomasyon Sistemleri: Endüstriyel otomasyon projelerinde güvenli ve doğru limit kontrolü sağlar.

Taşıma Sistemleri: Konveyörler ve taşıma bantlarında hassas pozisyon kontrolü.

Makine Güvenliği: Çeşitli makinelerde güvenlik sınırlarını belirler ve korur.

Endüstriyel Üretim: Üretim hatlarında makinelerin doğru pozisyonda çalışmasını sağlar.

Telemecanique XCKS502 PG13 Çelik Makaralı Pim Limit Switch, dayanıklılığı, güvenliği ve verimliliği ile endüstriyel uygulamalarda vazgeçilmez bir bileşendir. Bu ürün, her türlü endüstriyel otomasyon sisteminde yüksek performans ve uzun ömürlü kullanım sunar.
