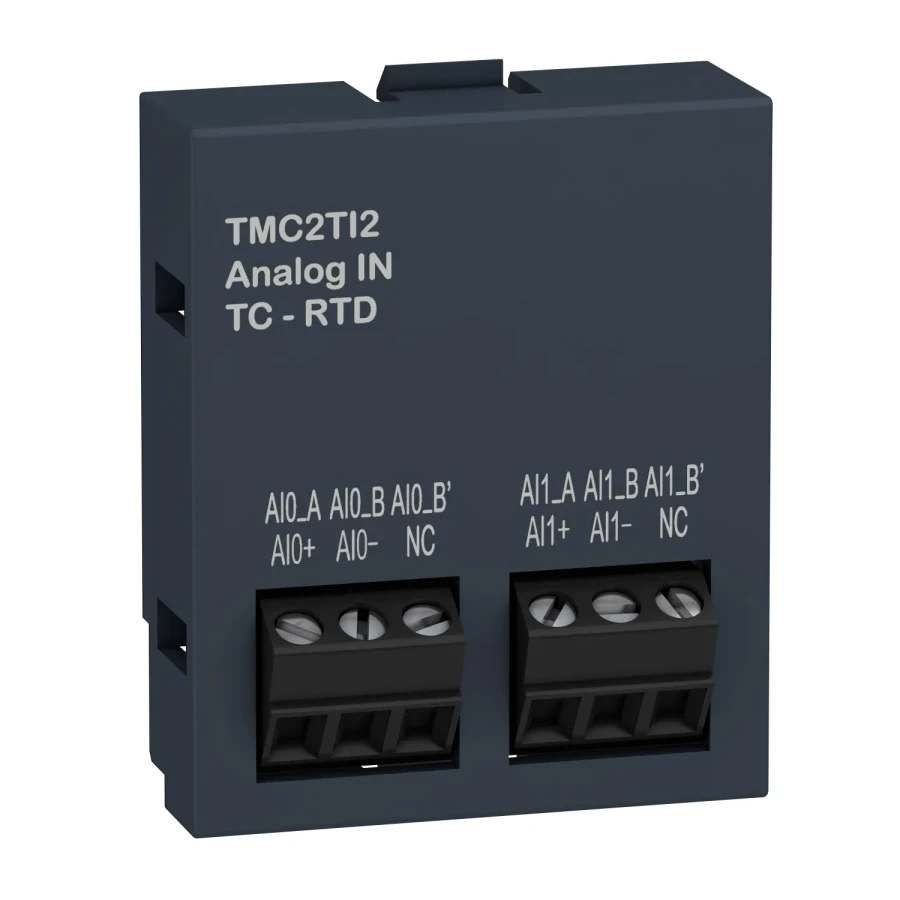

SCHNEIDER TMC2TI2 M221-2 KARTUŞ SICAKLIK GİRİŞ

SCHNEIDER TMC2TI2 M221-2 KARTUŞ SICAKLIK GİRİŞ

SCHNEIDER TMC2TI2 M221-2, Schneider Electric’in M221 serisi ile uyumlu olarak geliştirilmiş kartuş tipi sıcaklık giriş modülüdür. Endüstriyel otomasyon sistemlerinde hassas sıcaklık ölçümü ve kontrolü için tasarlanmıştır. Termokupl (thermocouple) sensörlerle uyumlu çalışarak proseslerinizi güvenle yönetmenizi sağlar.

Teknik Özellikler

Ürün serisi : Modicon M221

Ürün Ya da Bileşen Tipi : Analog giriş kartuşu

Ürün uyumluluğu : Modicon M221C

Analog giriş sayısı : 2

Analog giriş tipi :

termokuplör - 200...1000 °Cile termokuplör J
termokuplör - 200...1300 °Cile termokuplör K
termokuplör 0...1760 °Cile termokuplör R
termokuplör 0...1760 °Cile termokuplör S
termokuplör 0...1820 °Cile termokuplör B
termokuplör - 200...400 °Cile termokuplör T
termokuplör - 200...1300 °Cile termokuplör N
termokuplör - 200...800 °Cile termokuplör E
termokuplör 0...2315 °Cile termokupl C
Ni 100/Ni 1000 sıcaklık probu - 60...180 °C
Pt 100 sıcaklık probu - 200...850 °C
Pt 1000 sıcaklık probu - 200...600 °C

Analog giriş çözünürlüğü : 14 bit

LSB değeri : 0,1 °C

Örnekleme süresi :

125 ms, analog giris tipi: termokuplör
250 ms, analog giris tipi: sıcaklık probu

Mutlak doğruluk hatası :

Tam ölçeğin +/- %0,1'i at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör K - 200...0 °C
Tam ölçeğin +/- %0,1'i at 25 °C for termokuplör K 0...1300 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör J - 200...0 °C
Tam ölçeğin +/- %0,1'i at 25 °C for termokuplör J 0...1000 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör E - 200...0 °C
Tam ölçeğin +/- %0,1'i at 25 °C for termokuplör E 0...800 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör T - 200...0 °C
Tam ölçeğin +/- %0,1'i at 25 °C for termokuplör T 0...400 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör N - 200...0 °C
Tam ölçeğin +/- %0,1'i at 25 °C for termokuplör N 0...1300 °C
+/- 6 °C at 25 °C for thermocouple R, S 0...200 °C
Tam ölçeğin +/- %0,1'i at 25 °C for thermocouple R, S 200...1760 °C
Tam ölçeğin +/- %0,1'i at 25 °C for termokupl C 0...2315 °C

Sıcaklık sapması : +/- 0,02 %FS/°C

Tekrarlama doğruluğu : +/- 0,5 %FS

Doğrusal olmama : +/- 0,01 %FS

Çapraz karışma : <= 1 LSB

Kablo Tipi : Bükümlü blendajlı kablo çifti

Elektrikli bağlantı : 3 x 1,5 mm² 2 vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için

Aygıtlar arasında maksimum kablo mesafesi : Bükümlü blendajlı kablo çifti: <30 m için giriş

Yalıtım : Analog giriş ve dahili lojik arasında yalıtımsız

Yükseklik : 41 mm

Derinlik : 15 mm

Genişlik : 35 mm

Ürün Ağırlığı : 0,015 kg

Giriş empedansı : >= 1 MOhm

Mikro kırılmalara bağışıklık : 10 ms

Öne Çıkan Özellikler

M221 PLC serisi ile tam uyumluluk

2 kanal sıcaklık girişi (termokupl tipi)

Kompakt ve kolay montaj sağlayan kartuş tasarım

Yüksek veri doğruluğu ile kararlı sıcaklık okuma

Geniş sensör desteği (J, K, T, E, vb.)

Endüstriyel dayanıklılık ve uzun ömür

Neden TMC2TI2?

TMC2TI2 modülü, özellikle ısı kontrolü, fırın uygulamaları, plastik enjeksiyon makineleri, ısıtma sistemleri gibi yüksek hassasiyet gerektiren alanlarda kullanılmak üzere optimize edilmiştir. Kompakt yapısı sayesinde pano içi yer tasarrufu sağlar ve bakım kolaylığı sunar.

Uyumluluk

TMC2TI2 modülü, Schneider M221 PLC’lerle birlikte doğrudan çalışarak modüler genişleme sağlar. EcoStruxure Machine Expert (eski adıyla SoMachine Basic) yazılımı ile tam entegrasyon sunar.
