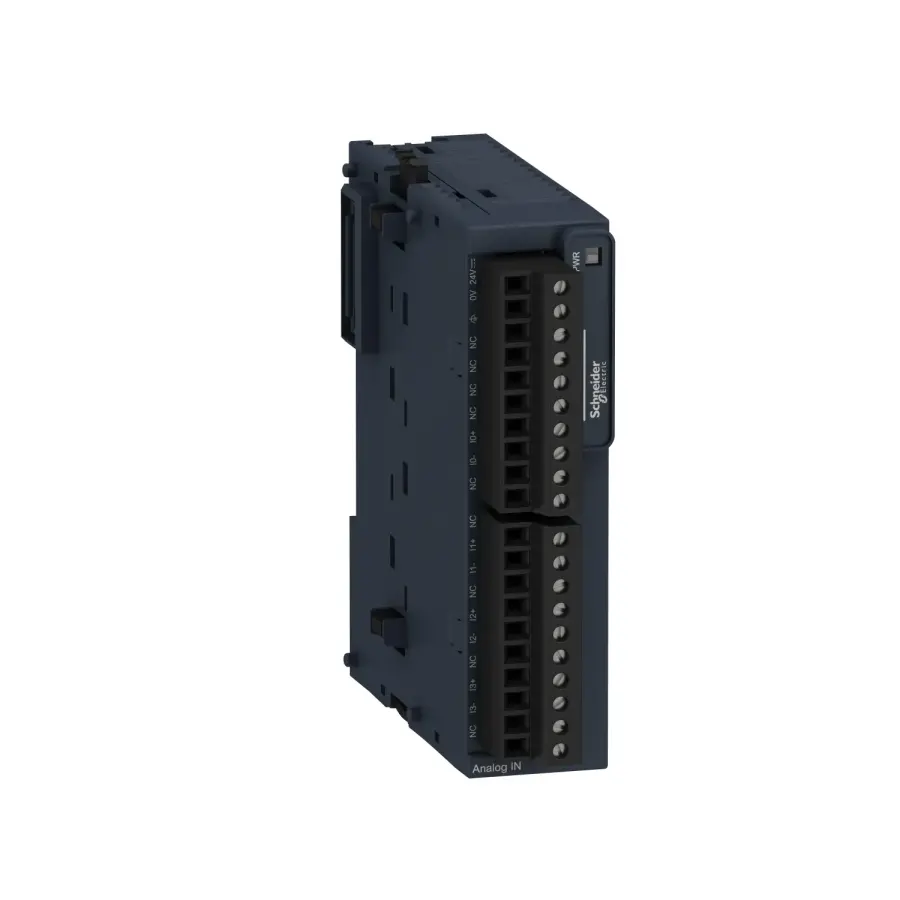

SCHNEIDER TM3TI4 TM3-4 MODÜL SICAKLIK GİRİŞ

SCHNEIDER TM3TI4 TM3-4 MODÜL SICAKLIK GİRİŞ

Schneider Electric TM3TI4 sıcaklık giriş modülü, gelişmiş kontrol sistemlerinde yüksek hassasiyetli sıcaklık verisi elde etmek için özel olarak tasarlanmıştır. TM3 serisi ile uyumlu bu modül, 4 kanal analog sıcaklık girişi sayesinde RTD ve termoçift sensörlerinden gelen verileri doğru bir şekilde algılar ve aktarır. Kompakt yapısı, kolay montajı ve yüksek güvenilirliği ile endüstriyel otomasyon sistemlerinde ideal bir çözümdür.

Teknik Özellikler

Ürün serisi : Modicon TM3

Ürün Ya da Bileşen Tipi : Analog giriş modülü

Seri Uyumluluğu :

Modicon M221
Modicon M241
Modicon M251
Modicon M262

Analog giriş sayısı : 4

Analog giriş tipi :

akım 4...20 mA
akım 0...20 mA
gerilim 0...10 V
gerilim - 10...10 V
termokuplör - 200...1000 °Cile termokuplör J
termokuplör - 200...1300 °Cile termokuplör K
termokuplör 0...1760 °Cile termokuplör R
termokuplör 0...1760 °Cile termokuplör S
termokuplör 0...1820 °Cile termokuplör B
termokuplör - 200...400 °Cile termokuplör T
termokuplör - 200...1300 °Cile termokuplör N
termokuplör - 200...800 °Cile termokuplör E
termokuplör 0...2315 °Cile termokupl C
Ni 100/Ni 1000 sıcaklık probu - 60...180 °C
Pt 100 sıcaklık probu - 200...850 °C
Pt 1000 sıcaklık probu - 200...600 °C

Analog giriş çözünürlüğü :

16 bit
15 bit + işaret

İzin verilebilir sürekli aşırı yük :

13 V, analog giris tipi: gerilim
40 mA, analog giris tipi: akım

Giriş empedansı :

<= 50 Ohm akım
>= 1 MOhm gerilim
>= 1 MOhm termokuplör
>= 1 MOhm sıcaklık probu

LSB değeri :

2,44 mV 0...10 Vgerilim
4,88 mV - 10...10 Vgerilim
4,88 µA 0...20 mAakım
3,91 µA 4...20 mAakım
0,1 °Csıcaklık probu
0,1 °Ctermokuplör

Dönüşüm süresi :

100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi analog giriş için termokuplör
100 ms + kanal başına 100 ms + 1 kontrolör çevrim süresi analog giriş için sıcaklık probu
10 ms + kanal başına 10 ms + 1 kontrolör çevrim süresi analog giriş için gerilim/akım

Örnekleme süresi :

10 ms, analog giris tipi: gerilim/akım
100 ms, analog giris tipi: gerilim/akım
100 ms, analog giris tipi: termokuplör
100 ms, analog giris tipi: sıcaklık probu

Mutlak doğruluk hatası :

Tam ölçeğin +/- %0,2'si at 25 °C for analogue input gerilim/akım
Tam ölçeğin +/- %0,2'si at 25 °C for Pt 100/Pt 1000, Ni 100/ Ni 1000 temperature probe
Tam ölçeğin +/- %0,2'si at 25 °C for termokupl C 0...2315 °C
+/- 6 °C at 25 °C for thermocouple R, S 0...200 °C
Tam ölçeğin +/- %0,2'si at 25 °C for thermocouple R, S 200...1760 °C
Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör B 300...1820 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör K - 200...0 °C
Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör K 0...1300 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör J - 200...0 °C
Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör J 0...1000 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör E - 200...0 °C
Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör E 0...800 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör T - 200...0 °C
Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör T 0...400 °C
Tam ölçeğin +/- %0,4'ü at 25 °C for termokuplör N - 200...0 °C
Tam ölçeğin +/- %0,2'si at 25 °C for termokuplör N 0...1300 °C

Sıcaklık sapması : +/- 0,01 %FS/°C

Tekrarlama doğruluğu : +/-0,5 %FS

Doğrusal olmama :  +/- 0,2 %FS

Çapraz karışma : <= 1 LSB

[Us] nominal besleme gerilimi : 24 V DC

Besleme gerilimi limitleri : 20,4…28,8 V

Kablonun tipi : Bükümlü blendajlı kablo çifti <30 m için giriş devre

Akım tüketimi :

45 mA -de 5 V DC -de bara konnektörü üzerinden
50 mA -de 5 V DC -de bara konnektörü üzerinden
35 mA -de 24 V DC -de harici besleme aracılığıyla
40 mA -de 24 V DC -de harici besleme aracılığıyla

Yerel sinyalleme : PWR: 1 LED (yeşil)

Elektrikli bağlantı :

10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler ve besleme için
10 x 1,5 mm² çıkarılabilir vidalı terminal bloğuile aralık 3,81 mm ayarlama girişler için

Yalıtım :

Giriş ve besleme arasında -de 1500 V AC
Giriş ve dahili lojik arasında -de 500 V AC

Kesinti dayanımı :

1 kV güç besleme ortak mod 'e uygunIEC 61000-4-5
0,5 kV güç besleme diferansiyel mod 'e uygunIEC 61000-4-5
1 kV giriş ortak mod 'e uygunIEC 61000-4-5

Montaj desteği :

Silindir şapka tipi TH35-15 ray 'e uygunIEC 60715
Silindir şapka tipi TH35-7.5 ray 'e uygunIEC 60715
sabitleme kitli plaka veya panel

Yükseklik : 90 mm

Derinlik : 70 mm

Genişlik : 23,6 mm

Ürün Ağırlığı : 0,11 kg

Neden TM3TI4?

Yüksek doğrulukta sıcaklık ölçümü

Kolay yapılandırma ve entegrasyon

Endüstriyel dayanıklılık ve Schneider kalitesi

Modüler yapı ile genişletilebilir sistemler

Uygulama Alanları

Gıda üretim tesisleri

Kimya ve ilaç sanayi

HVAC sistemleri

Otomasyon ve proses kontrol projeleri
